2 帶矩陣的完整 LED 前照燈

模塊化解決方案：?jiǎn)⒂镁哂凶赃m應功能的可擴展前照燈架構

自適應前照燈，或通過 LED 陣列主動響應車內或環境變化的前照燈系統，通常需要一個雙級電源轉換架構以及一個矩陣管理器。最常見的雙級電源轉換方法包括一個升壓穩壓器級，其轉換汽車電池的輸入電壓變化）；以及一個降壓 LED 驅動器，用以確保始終對輸出進行一致的調節）。為此，TI 提供了一系列專門設計的器件，包括具有故障處理和擴頻 EMI 功能的升壓預穩壓器 (TPS92982-Q1)，以及將閉環精度與快速瞬態響應相結合以處理動態 LED 負載并啟用高級調光功能的雙降壓電流穩壓器 (TPS92520-Q1)。

為了進一步實現獨特的自適應功能，矩陣管理器器件為每個 LED 提供像素級控制，以打造最佳的道路照明。TI 是最早開發矩陣管理器以實現順序轉向信號和自適應前照燈等尖端功能的公司之一，并通過開發更高效、更強大的器件繼續引領市場創新。TPS92662A-Q1 和 TPS92663A-Q1 是緊湊、可擴展的解決方案，適用于高亮度 LED 并聯的 FET 調光陣列，可分別獨立為多達 12 個或 6 個開關供電。TI 的矩陣管理器器件在通用異步接收器/發送器 (UART) 協議上運行，很容易與大多數 ECU 平臺系統兼容。

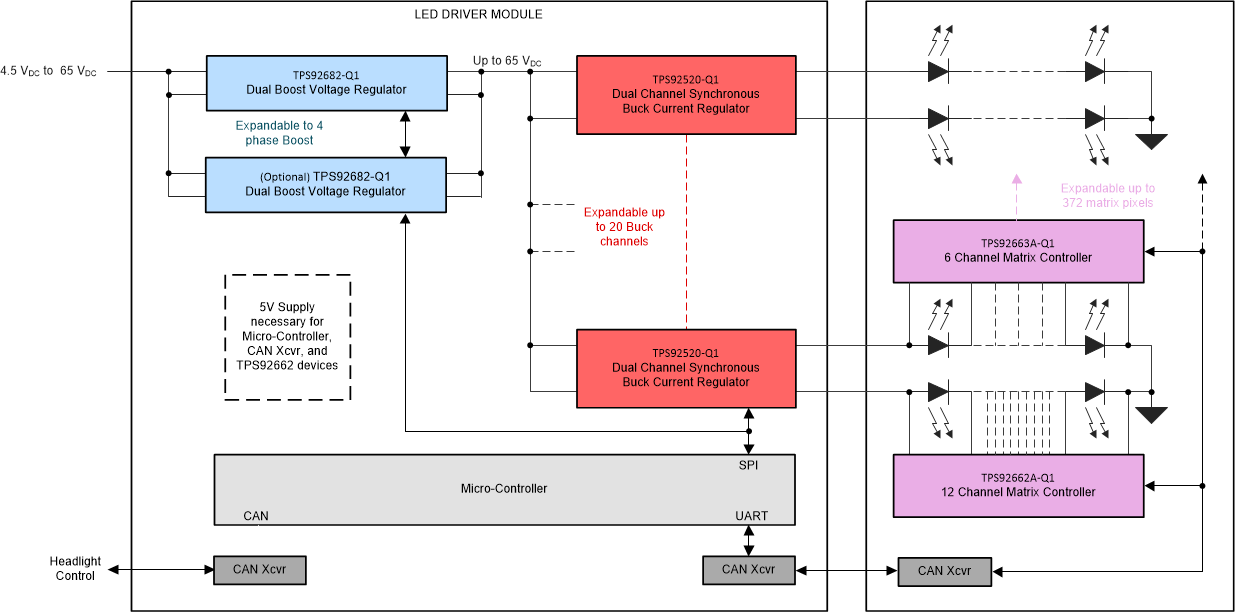

圖 2-1 LED 驅動器產品
