5 快速入門指南
- 使用 Micro-B USB 電纜將 TI-PD-ANALYZER 連接到 PC。
- 打開 GUI。
- 通過選擇 Analyzer Settings → Connect to Analyzer 將 GUI 連接到 TI-PD-ANALYZER。
- 當 PD 分析儀首次連接到 GUI 時，GUI 會檢查 PD 分析儀的固件版本。如果 GUI 檢測到固件不是最新版本，則會提示 Update Analyzer Firmware 菜單。如果一開始跳過了此步驟，后來需要更新，請選擇 Miscellaneous → Update Analyzer Firmware。

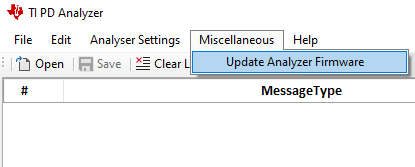

圖 5-1 正在更新分析儀固件
- 當 PD 分析儀首次連接到 GUI 時，GUI 會檢查 PD 分析儀的固件版本。如果 GUI 檢測到固件不是最新版本，則會提示 Update Analyzer Firmware 菜單。如果一開始跳過了此步驟，后來需要更新，請選擇 Miscellaneous → Update Analyzer Firmware。
- （可選）若要測量受電器件的功耗，請在 TI-PD-ANALYZER 開始錄制和記錄 PD 通信之前，選擇 Analyzer Settings → Collect Voltage/Current Measurements。

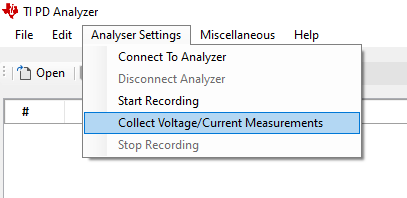

圖 5-2 支持測量電壓/電流- 要打開 Voltage/Current Monitor 窗口，請右鍵單擊 Event Display 窗口中的任意位置，然后選擇 Show Measurements。

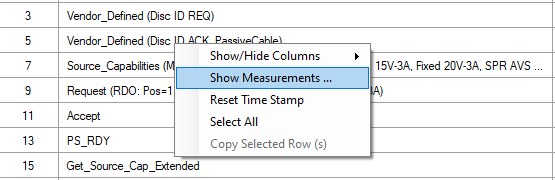

圖 5-3 打開 Voltage/Current Monitor 窗口 - 要刷新 Voltage/Current Monitor 窗口，請切換任何一個跟蹤選項（例如 V_VBUS、I_VBUS、V_CC1、V_CC2_Plug 等）。
- 要打開 Voltage/Current Monitor 窗口，請右鍵單擊 Event Display 窗口中的任意位置，然后選擇 Show Measurements。
- 單擊
按鈕，或者選擇 Analyzer Settings → Start Recording 以開始記錄和日志記錄 PD 通信。 - 將 TI-PD-ANALYZER 的 USB Type-C 插頭和插座連接到供電設備和受電器件。在 Event Display 窗口中觀察器件之間的 PD 通信。
- 完成后，單擊
按鈕或者選擇 Analyzer Settings → Stop Recording。 - 點擊
按鈕或選擇 File → Save Log File 以保存捕獲的 PD 日志。 - 要打開已保存的 PD 日志，請單擊
按鈕或選擇 File → Open Log File。
