ZHCUCV6 March 2025 TPS543521
2.1.1 EVM 連接

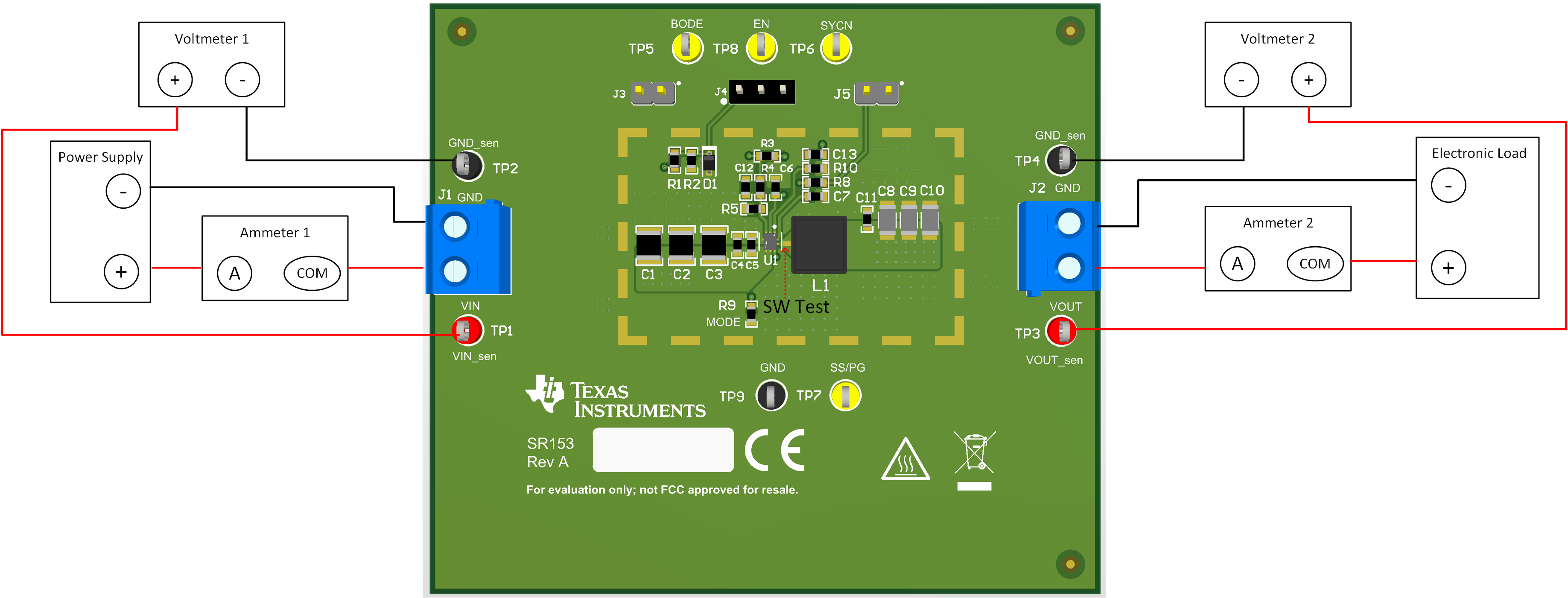

參考表 2-1 所述的 EVM 連接，建議用于評估 TPS543521 的測試裝置如圖 2-1 所示。在提供 ESD 保護的工作站上工作時，請確保在處理 EVM 之前已連接所有腕帶、靴帶或墊子以使用戶接地。
圖 2-1 EVM 測試設置表 2-1 EVM 電源接頭
| 標簽 | 說明 |
|---|---|
| VIN (J1) | 轉換器的正輸入電壓 |
| GND (J1) | 轉換器的負輸入電壓 |
| VOUT (J2) | 轉換器的正輸出電壓 |
| GND (J2) | 轉換器的負輸出電壓 |
表 2-2 EVM 信號接頭
| 標簽 | 說明 |
|---|---|
| VIN_sen(TP1) | 測量輸入電壓 |
| VOUT_sen(TP3) | 測量輸出電壓 |
| GND(TP9) | 轉換器接地 |
| SS/PG (TP7) | 軟啟動功能或電源正常功能，具體取決于模式選擇。 |
| BODE(TP5) | 環路響應的注入點 |
| EN (TP8) | 轉換器的 EN 指示器 |
| SYNC (TP6) | SYNC 時鐘注入 |
| 接頭（J3 和 J4） |
將 J3 和 J4 保持?jǐn)嚅_狀態可啟用轉換器。 連接 J3 的（PIN-1 至 PIN-2）和 J4 的（PIN-1 至 PIN-2）可以通過外部電阻分壓器 R1 和 R2 來設置系統 UVLO 電壓。 連接 J3 的（PIN-1 至 PIN-2）和 J4 的（PIN-2 至 PIN-3）可以禁用轉換器。 |
| 插頭 (J5) | 選擇電源正常模式后，連接 J5 的（PIN-1 至 PIN-2）PG 引腳將連接到上拉電壓。 |
