本節討論了測試環境的初始設置以及必要的電源連接。

1. 將 AFE7769DEVM 的 FMC+ 連接器安裝到 Arria 10 FPGA 上的接收器部分（標有 J19），如 圖 2-1 所示。

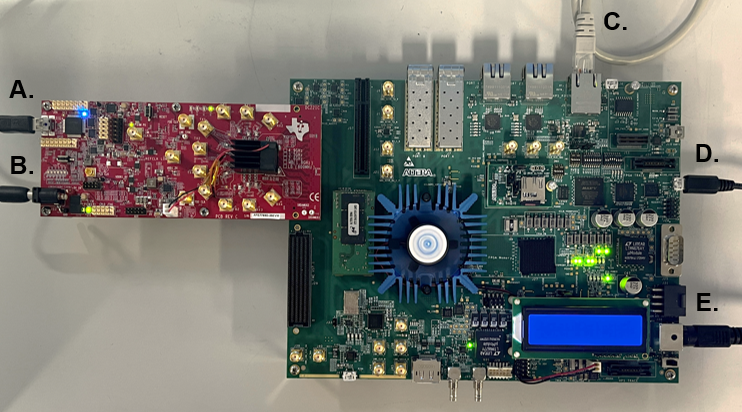

   圖 2-1 AFE7769DEVM 和 Arria 10 FPGA
2. 確保對必要的電源/端口進行以下連接，并打開 Arria 10，如上方所示。開關位于上圖的右下角。
   1. USB-C 電纜：連接到用于啟動 Latte GUI 的 PC。
   2. AFE7769DEVM 電源線：連接到 @ 5.5V 的電源
   3. 以太網電纜：連接到以太網端口
   4. USB Blaster 電纜：連接到用于啟動 Quartus Programmer 和 SignalTap 的 PC
   5. Arria 10 電源線：連接到安全電源插座

有關 Arria 10 的所有其他硬件集成，請參閱 Intel? Arria? 10 SX SoC 開發套件。
