ZHCUCQ9 January 2025 TAS5802 , TAS5815
3.5 三頻帶 DRC
動態范圍控制 (DRC) 是一種前饋機制，可以用于在指定限制范圍內自動控制音頻信號幅度或動態范圍。動態范圍控制是通過使用 alpha 濾波器能量的估計值來感知音頻信號電平，然后根據已定義的區域和斜率參數調整增益來實現的。三頻帶 DRC 如 圖 3-10 中所示。
圖 3-10 三頻帶 DRC如果能量峰值超過可編程閾值水平，DRC 會工作以降低該峰值。如果能量超過閾值，DRC 會啟動起音事件（減少增益）。同樣地，如果電平降到閾值以下，DRC 會啟動釋放事件（增益增加到原始值）。起音和釋放事件僅在電平持續高于或低于閾值的時間常數時間內發生。而時間常數由起音/釋放速率控制。如果起音/釋放速率很短，DRC 會頻繁運行。起音時間定義了將信號削減到閾值以下的速度。同樣地，釋放時間定義了將削減恢復到正常狀態的速度。
三頻帶 DRC 由三個 DRC 組成，這三個 DRC 可以通過在每個頻帶的輸入端使用 BQ 分成三個頻帶。每個頻帶中的 DRC 都單獨配備了能量、起音和衰減時間常數，如 圖 3-11 中所示。

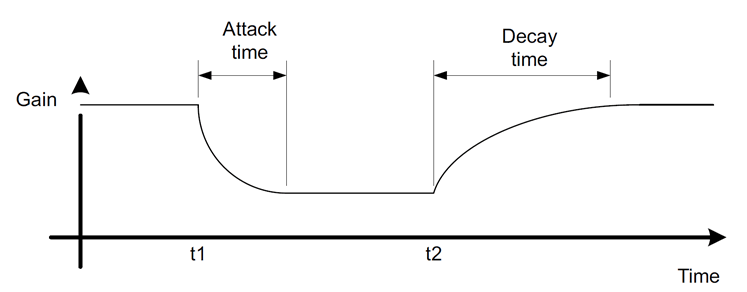

圖 3-11 DRC 起音和衰減該 DRC 可用于功率限制和信號壓縮。因此，必須使用所需應用的最大信號電平對其進行測試。使用電阻負載進行初始測試。但是，終端應用中使用的揚聲器必須用于最終測試和調整。
圖 3-12 三頻帶 DRC 調優窗口如 圖 3-12 所示的三頻帶 DRC 調優窗口包含三個適用于低頻帶、中頻帶和高頻帶的相同窗口。每個都具有 DRC 曲線，可提供 3 個壓縮區域。DRC 曲線上的點可以拖放。
在每個 DRC 圖的下方，可以為 3 個區域分別手動輸入閾值、偏移量和比例等參數。通過輸入一個值并按下鍵盤上的 Enter 鍵，DRC 曲線會自動調整以適應輸入的參數。
