ZHCUCK4 June 2024 LMKDB1102 , LMKDB1202
3.1.3 時鐘輸入
LMKDB1x02 可根據輸入擺幅和共模電壓針對 CLKIN# 支持不同的輸入接口。有四種輸入接口類型，可以使用外部元件和內部端接方案在 LMKDB1x02 上進行配置，如圖 3-1 所示。如果使用信號發生器和 LMKDB1102，請確保使用 100Ω 電阻器填充 R16，或者使用內部/外部 50Ω 接地端接。如果使用信號發生器，LMKDB1202 和 CLKIN1 也要使用 100Ω 電阻填充 R24，或者使用內部/外部 50Ω 接地端接。
- 直流耦合 HCSL/LP HCSL 輸入。
- 直流耦合 LVDS 輸入。
- 外部交流耦合輸入。
- 內部 50Ω 接地端子。

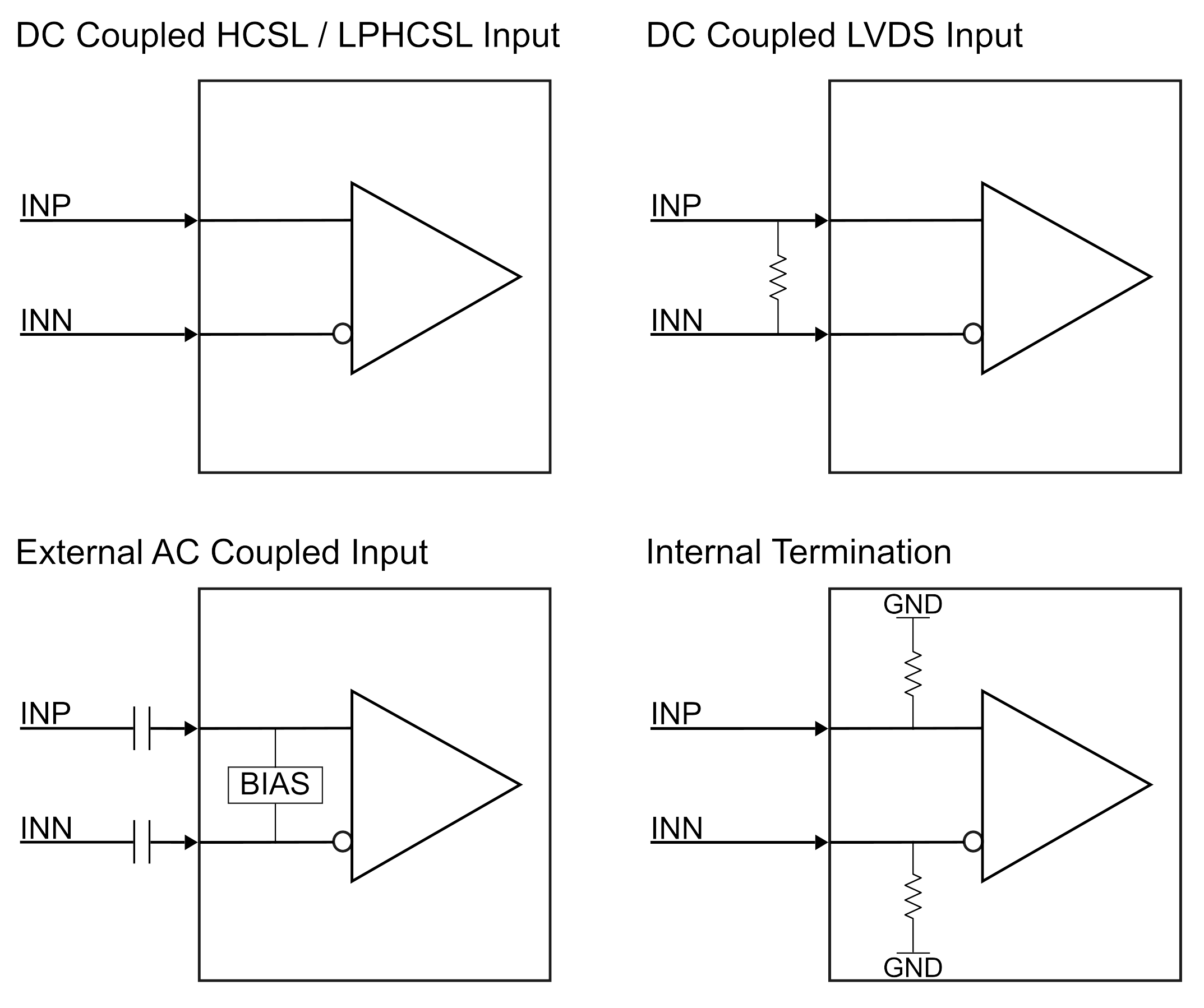

圖 3-1 輸入接口表 3-6 概述了如何設置 LMKDB1x02 支持的所有不同接口。
表 3-6 輸入接口
| 輸入接口 | 配置 |
|---|---|
| 直流耦合 HCSL/LPHCSL（默認） | 這是 EVM 用于兩個時鐘輸入的默認配置。R15、R18 和/或 R23、R25 值為 0Ω，并在 Input 頁面上將所使用的每個輸入的 Input Interface Type 選為 DC Coupled。僅當使用 LMKDB1202 的 CLKIN1 引腳時，才需要 R23 和 R25。 |
| 直流耦合 LVDS 輸入 | 使用 100Ω 電阻器填充 R16 和/或 R24，并在 Input 頁面中將每個直流耦合 LVDS 輸入的 Input Interface Type 設置為 DC Coupled。僅當使用 LMKDB1202 的 CLKIN1 引腳時，才需要 R24。 |
| 外部交流耦合輸入 | 將 R15、R18 和/或 R23、R25 替換為 0.1uF 電容器，并在 Input 頁面上將每個外部交流耦合輸入的 Input Interface Type 設置為 AC Coupled。僅當使用 LMKDB1202 的 CLKIN1 引腳時，才需要 R23 和 R25 |
| 內部端接 | 用以啟用內部 50Ω 接地端接。將 Input 頁面上的 Input Termination 設置為 Enabled。 |
