2.3.4 USB 連接器（J8、J10）
AWR2E44PEVM 具有兩個標準 Micro USB 連接器。
Micro USB 連接器 J10 可通過 FTDI 芯片訪問 AWR2E44P UART、SPI、I2C、RS232 和 SOP 接口。
表 2-5 J10 引腳分配
| 引腳編號 | 說明 | 引腳編號 | 說明 |
|---|---|---|---|
| 1 | FTDI_VBUS | 2 | FTDI_USBD_N |
| 3 | FTDI_USBD_P | 4 | FTDI_USBID |
| 5 | GND | 6 | GND |
| 7 | GND | 8 | GND |
| 9 | GND | 10 | GND |
| 11 | GND |

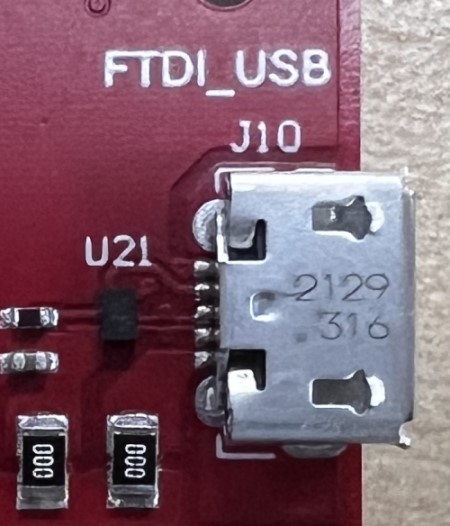

圖 2-8 FTDI USB 端口Micro USB 連接器 J8 可通過 XDS110 仿真器訪問 AWR2E44P 的 JTAG、MSS_UARTA 和 MSS_UARTB 接口。
這是用于將二進制文件刷寫到板載串行閃存和進行開箱即用 (OOB) 演示的 UART 接口。
注： OOB 演示只需將 J8 連接到 PC。J10 不用于 OOB 演示。
表 2-6 J8 引腳分配
| 引腳編號 | 說明 | 引腳編號 | 說明 |
|---|---|---|---|
| 1 | XDSET_VBUS | 2 | XDSET_D_N |
| 3 | XDSET_D_P | 4 | XDSET_ID |
| 5 | GND | 6 | GND |
| 7 | NC | 8 | NC |
| 9 | GND | 10 | GND |
| 11 | GND |

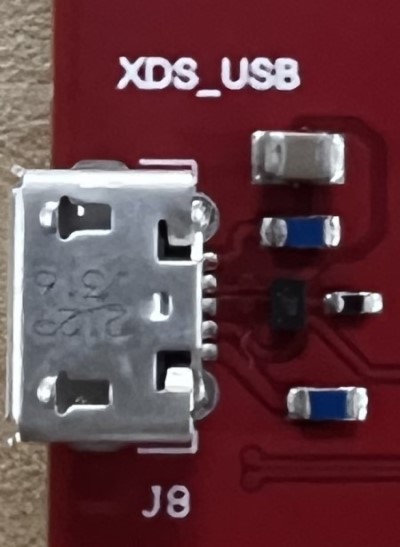

圖 2-9 XDS USB 端口
