2.1 硬件設置
計算機運行圖形用戶界面 (GUI) 軟件，通過 USB 接口與 LIGHTSOURCE01EVM 進行通信。LIGHTSOURCE01EVM 板具有一個 microUSB 端口并隨附 microUSB 電纜。用戶必須提供電源，因?yàn)?EVM 不會隨附電源。首先，將交流電源線連接到交流/直流適配器，并將 EVM 連接到電源插座。然后，將 microUSB 電纜插入 LIGHTSOURCE01EVM 并連接到計算機。圖 2-1 展示了硬件連接。插入電源線和 USB 線時，請先插入電源線。
電源只能為 15V。否則校準光源不起作用。此外，必須提供高達 3A 的電流并配有桶形連接器。外徑、內徑和套管長度必須分別為 5.5mm、2.1mm 和 9.5mm。

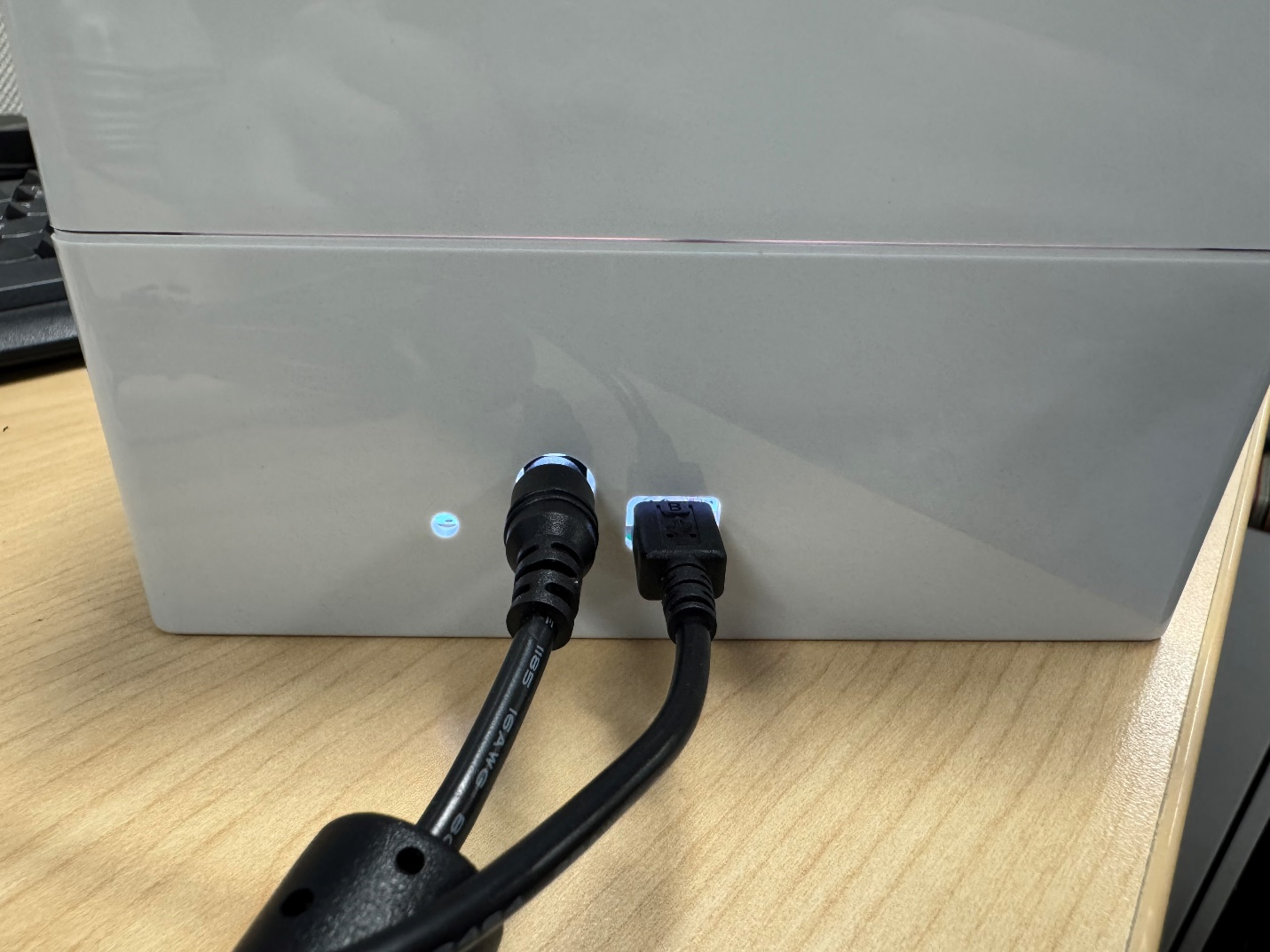

圖 2-1 USB 和電源連接LIGHTSOURCE01EVM 接收來自計算機的用于控制 LED 亮度和照明模式的串行命令。該 EVM 在出廠時已完全密封，因此無需用戶組裝。
