3.2 AC-MB 電源
AC-MB 主板由單個 5V 電源供電。然而，主板集成了不同的低壓降穩(wěn)壓器 (LDO)，為主板的不同模塊提供所需的電源。圖 3-5 顯示了描述 AC-MB 電源結構的方框圖。通過短接接頭 J5 (USB POWER)，可以使用 USB 5V 電源 (VBUS) 從主機為 AC-MB 供電。此外，可以通過連接到端子 J4 (EXTERNAL POWER) 的外部電源為 AC-MB 供電。接頭 J5 必須處于打開狀態(tài)，以便進行外部供電操作。提供給評估模塊的數(shù)字信號的 IOVDD 電壓由主電源（USB 或外部）在主板上生成?？捎玫碾妷弘娖綖?1.2V、1.8V 和 3.3V，可通過 J3 接頭 IOVDD 進行選擇。TAS2120EVM 的默認工作電壓設置為 3.3V；TAS2120EVM 不支持 1.2V 運行。當主板完全通電且板載 LDO 的電源正常時，綠色電源 LED (D3) 亮起。USB 就緒 LED 指示 AC-MB 和主機之間已成功建立 USB 通信。
警告：
如果在硬件模式下使用 TAS2120EVM，請按照以下過程操作：
- 從 AC-MB 上的 J3 - IOVDD_MB 上移除跳線
- 將 AC-MB 連接到 USB
- 為 TAS2120EVM 供電
- 將 AC-MB 上的跳線 J3 - IOVDD_MB 放回所需的選項位置（1.8V 或 3.3V）

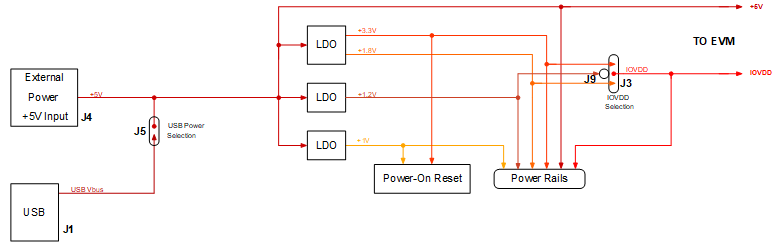

圖 3-5 AC-MB 的電源分配
