2.4.1 MIPI 60 引腳連接器 (J19)
該連接器提供標準 MIPI 60 引腳接口（如圖 5 所示），用于通過 XDS560pro 等仿真器實現 JTAG、CSI2 和跟蹤功能。有關仿真和跟蹤接頭的更多信息，請參閱仿真和跟蹤接頭技術參考手冊。此連接器還提供對 CSI_RX 通道的訪問，從而允許回放或饋送外部數據，并繞過射頻前端，從而支持對已知數據集進行測試和算法開發。
要使用此接口，需要將 AWR2944EVM/AWR2944PEVM 中的 JTAG 線路多路復用至 MIPI 60 引腳連接器。有關更多詳細信息，請參閱節 2.8.1。

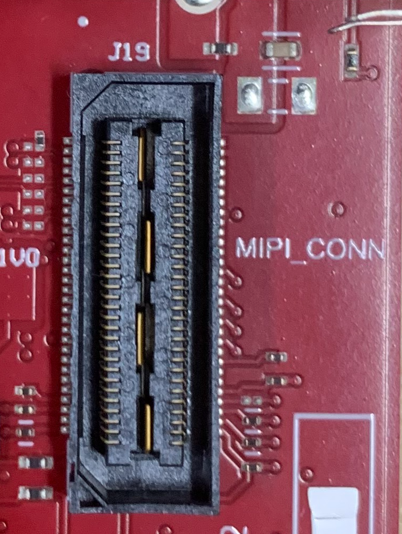

圖 2-8 60 引腳 MIPI 連接器表 2-1 提供了 MIPI 60 引腳連接器的引腳分配詳細信息。
表 2-1 J19 引腳分配
| 引腳編號 | 說明 | 引腳編號 | 說明 |
|---|---|---|---|
| 1 | MIPI_VREF_DEBUG | 2 | MIPI_TMS |
| 3 | MIPI_TCK | 4 | MIPI_TDO |
| 5 | MIPI_TDI | 6 | MIPI_NRST |
| 7 | MIPI_RTCK | 8 | MIPI_TRSTPD |
| 9 | MIPI_JTAG_NRST | 10 | NC |
| 11 | NC | 12 | MIPI_VREF_DEBUG |
| 13 | TRACE_CLK | 14 | NC |
| 15 | MIPI_DBG_DETECT | 16 | GND |
| 17 | TRACE_CTL | 18 | NC |
| 19 | TRACE_DATA0 | 20 | NC |
| 21 | TRACE_DATA1 | 22 | NC |
| 23 | TRACE_DATA2 | 24 | NC |
| 25 | TRACE_DATA3 | 26 | NC |
| 27 | TRACE_DATA4 | 28 | NC |
| 29 | TRACE_DATA5 | 30 | NC |
| 31 | TRACE_DATA6 | 32 | NC |
| 33 | TRACE_DATA7 | 34 | NC |
| 35 | NC | 36 | NC |
| 37 | NC | 38 | NC |
| 39 | NC | 40 | NC |
| 41 | NC | 42 | GND |
| 43 | NC | 44 | CSI2_CLK_P |
| 45 | NC | 46 | CSI2_CLK_N |
| 47 | NC | 48 | GND |
| 49 | NC | 50 | CSI2_1_P |
| 51 | NC | 52 | CSI2_1_N |
| 53 | NC | 54 | GND |
| 55 | NC | 56 | CSI2_0_P |
| 57 | GND | 58 | CSI2_0_N |
| 59 | NC | 60 | GND |
