ZHCUC34 May 2024
3.2.1 啟動軟件
通過在 Windows? 開始 菜單中搜索 DAC805xxEVM 來啟動 DAC8050xxEVM 軟件。
圖 4-3 顯示了 GUI 啟動時出現的“Device Setting”配置菜單。從下拉菜單中選擇 DAC80516 器件，然后點擊 CONFIG。
圖 3-3 DAC805xxEVM GUI 器件設置選擇器件后，會彈出“Interface Settings”菜單。該菜單如圖 4-4 中所示。從該菜單中，選擇接口協議，以及 I2 地址和 I2C 速度（如果已選擇 I2C 作為協議）。選擇 CONFIG 按鈕以保存當前設置并啟動主 GUI。

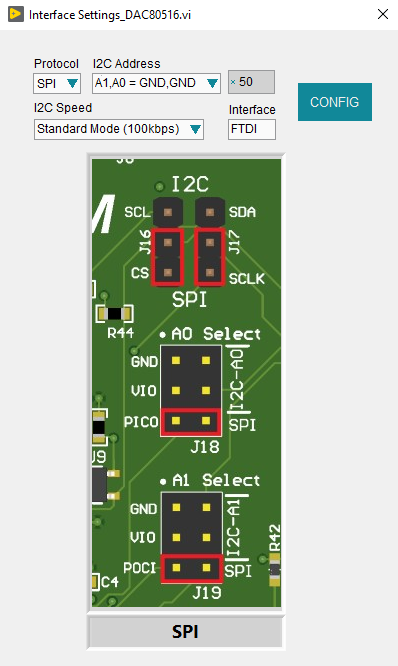

圖 3-4 DAC8050xxEVM 接口設置菜單圖 4-5 顯示了啟動后加載了 DAC80516 寄存器映射的 GUI。

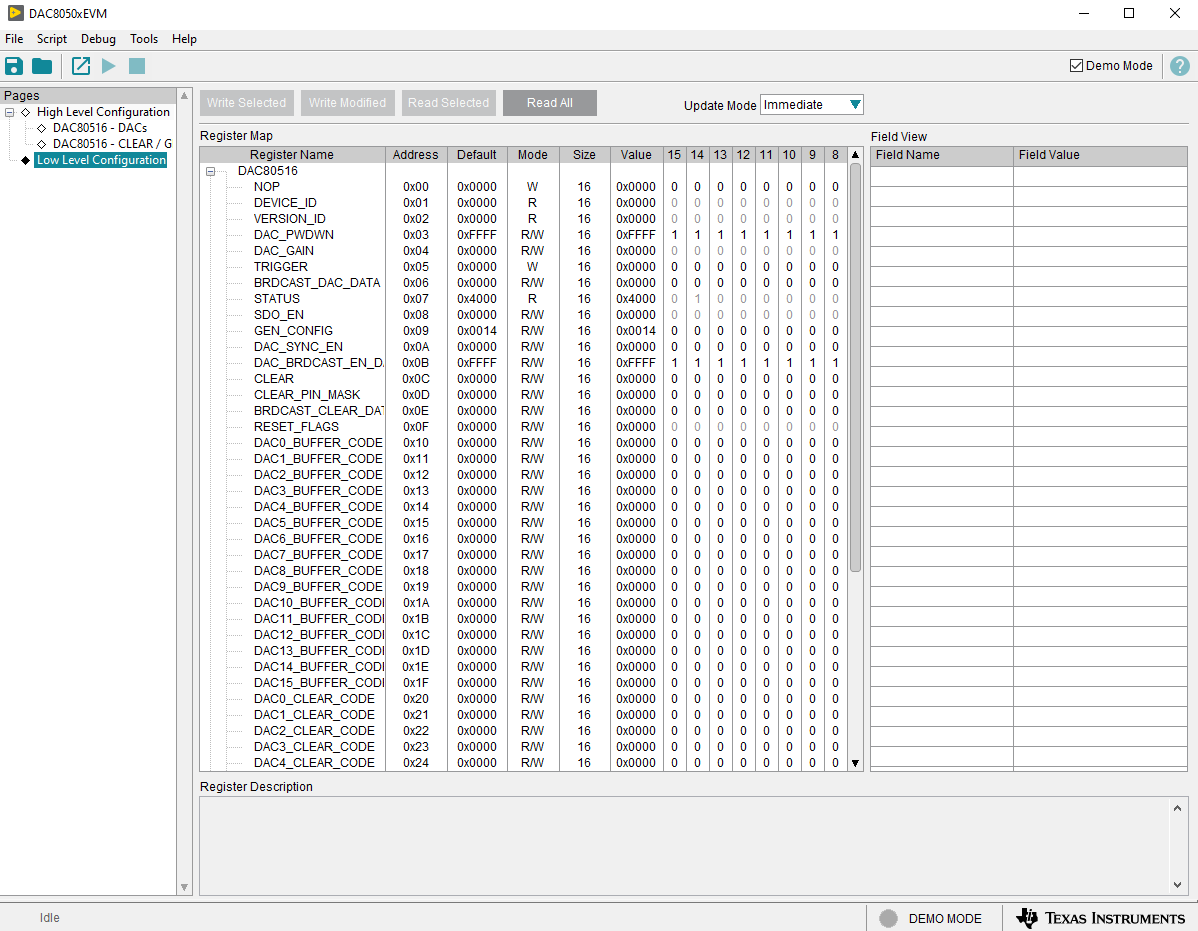

圖 3-5 DAC805xxEVM GUI 啟動時選擇 DAC80516如果軟件啟動時 FT4232 控制器未連接到計算機，則 GUI 默認為 demo 模式。圖 4-6 展示了該 GUI 的左下角，此處顯示了硬件連接狀態：DEMO MODE 或 CONNECTED。將 FT4232 控制器正確連接到計算機后，點擊右上方的 Demo Mode 框以初始化 EVM。

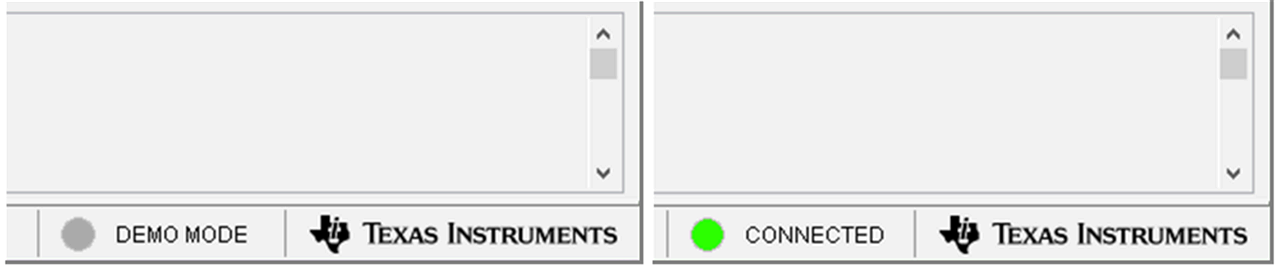

圖 3-6 FT4232 數字控制器連接狀態
