ZHCUBO0 November 2023
3.6.1 輸入、保存和加載配置
BQ76907 的大多數配置是通過在數據存儲器中設置值來完成的。使用“Data Memory”（數據存儲器）視圖中的按鈕可訪問數據存儲器中的各個位置。面板頂部的 Parameter View 可選擇基本參數，用于顯示常用參數；或選擇所有參數，用于顯示更多配置參數。選擇并輸入值可更改數據值。參數寄存器是位字段，選中寄存器或其值時，從彈出框中選擇位可改變這些字段。位更改后必須寫入數據存儲器，在位字段下方提供了一個按鈕用于寫入數據存儲器。圖 3-6 展示了“Enabled Protections A”的位字段，這是 EVM 最基本的設置之一，通常必須更改。

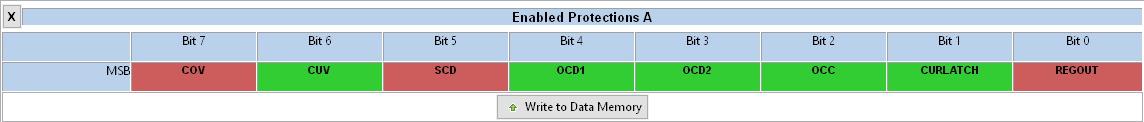

圖 3-6 數據存儲器位字段更改通過更改存儲器來更改配置可立即生效，但啟用 FET 應使用 FET_ENABLE 命令。在 FET 上啟用保護和啟用保護操作還不夠，必須使用該命令來啟用 FET。
“Data Memory”視圖中的 Export 工具可用于將配置數據保存為逗號分隔值文件格式，通過電子表格程序即可訪問此類文件。在導出前使用 Read All 按鈕讀取數據，可從器件中加載數據，而不是僅加載視圖中的值。Import（導入）工具可將保存的文件加載到視圖中，以便將其寫入器件。Write All 工具可將視圖中的所有值寫入器件中的寄存器。
