了解了電路板的設置方法以及如何為電路板供電后，下一個主題將介紹如何操作電路板。該電路板開箱即用，在通電后可將 THVD2412 作為全雙工 RS-485 收發器運行。器件引腳分為四個不同的組：單端通信引腳、差分通信引腳、電源引腳和控制引腳。前面已經討論了電源引腳，現在介紹其他三個類別。

單端通信引腳直接通過相應的跳線連接到單端總線 – 這些引腳是“R”和“D”引腳，分別表示 RX 和 TX 單端數據線。R 以 J1 為基準，D 以 J4 為基準；這些是 EVM 的信號連接點。

該電路板支持的控制信號是高電平有效的驅動器使能 (DE) 和低電平有效的接收器使能 (/RE)。這些引腳遵循 TTL 邏輯，對于邏輯低電平值，電壓為 0V 至 0.8V；對于邏輯高電平值，電壓為 2V 至 VCC。這些引腳分別通過跳線 J3 和 J2 進行訪問

最后，最后一組信號是差分總線引腳 A、B、Y 和 Z。A 和 B 引腳是差分接收器，連接到標有 J11 的 3 引腳端子塊，還可通過兩個 4 引腳接頭 J9 和 J10 連接 A 和 B 線路。Y 和 Z 引腳是差分驅動器引腳，連接到標有 J14 的 3 引腳端子塊，還可通過兩個 4 引腳接頭 J12 和 J13 連接 Y 和 Z 線路。兩條差分線路都具有 0805 元件焊盤，用于端接電容和電阻。

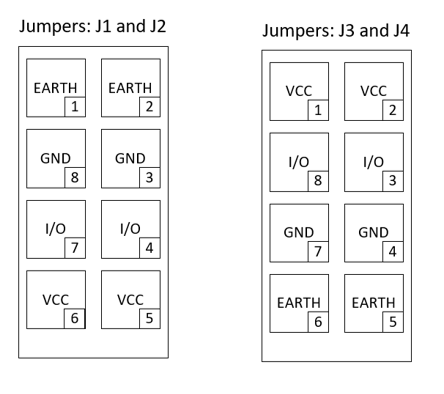

單端跳線配置映射可用于幫助操作電路板。接頭的引腳 1 位于所示跳線的左上角，J5 位于電路板頂部，隨后的每個引腳沿順時針方向遞增一個。
