ZHCUBF1A October 2023 – December 2023
2.2.1.2 光學或輔助模擬音頻輸入
串行接口信號由 PCM9211 數字收發器提供，該收發器能夠從模擬輸入或光輸入向 EVM 發送數字數據。同時，來自 EVM 的數據可以通過光輸出流式傳輸。

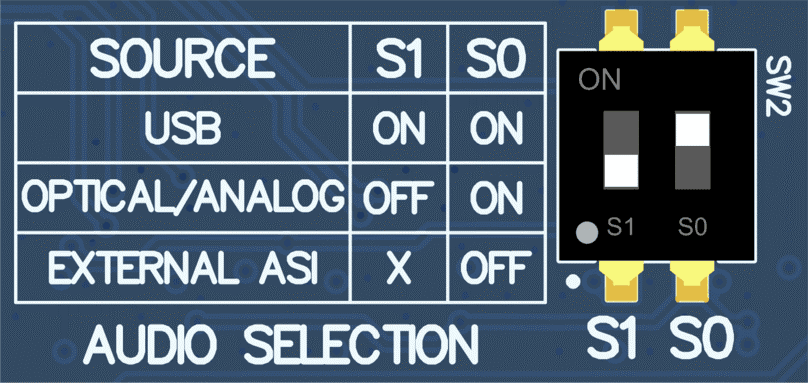

圖 2-4 展示了光學和模擬工作模式的 AC-MB 音頻設置。
圖 2-4 AC-MB 光學或輔助模擬音頻輸入設置AC-MB 的光輸出以由所用輸入源確定的格式流式傳輸在 EVM 上捕獲的數據。當連接了光輸入時，鎖定 LED 必須亮起，PCM9211 以由光輸入幀確定的格式流式傳輸音頻串行接口時鐘。來自光輸入的數字數據流式傳輸至評估模塊。如果未連接光輸入，PCM9211 將捕獲通過模擬輸入提供的輸入信號，并將此信號流式傳輸至評估模塊。當數字輸入數模轉換器 (DAC) 連接到 AC-MB 時，此功能會很有用，可提供模擬輸入以進行快速評估。在輔助模擬音頻模式下，音頻串行接口格式固定為 24 位、48kHz、I2S 模式。
