5 帶有 DDR 的 TX 到 FB 環回示例
步驟：
- 確保 SMA 電纜已連接，使前兩個 TX RF 端口 (TX1-TX2) 連接到兩個 FB RF 端口（分別為 FB1-FB2）。
- 在 PowerShell 中使用命令 scp <path to the waveform file> root@192.168.0.1:/home/root/jesd_tools/data/，將波形文件從主機 PC 復制到 Arm 節點。對于此設置，我們使用了 scp .\jesd\TM3.1a_FDD_737.28MHz_eSOM_ACLRver.txt root@192.168.0.1:/home/root/jesd_tools/data/ 命令。
- 波形文件的格式是，每個樣本占據一行，第一列中的 I 部分和第二列中的 Q 部分均為 16 位十六進制值。
- 在 Arm 節點 (Teraterm) 上，運行下面的命令來同時將波形樣本播放到 FPGA 前兩個 TX 通道中的每一個通道上，并以 4T4R2F 模式采集兩個 FB 通道中每個通道的樣本。
- run_jesd_cw_lpbk_tests_with_ddr.sh -s=8 -n=2 -f=jesd_tools/data/TM3.1a_FDD_737.28MHz_eSOM_ACLRver.txt
- 預期的輸出如圖 5-1 所示。
圖 5-1 運行環回命令后的預期輸出 - 執行結束時，Arm 節點上的 jesd_tools/log 文件夾中應該會創建兩個名為 cw_capture_fb[0-1].txt 的捕獲文件。使用 scp root@192.168.0.1:/home/root/jesd_tools/log/cw_capture_fb0.txt <location to copy> 命令將其中一個文件復制到主機 PC 的 Hitek_RF_INTF_Common_Files_2023-06-07\software\x64_64\analysis\jesd 文件夾中。在我們的設置中，使用了 scp root@192.168.0.1:/home/root/jesd_tools/log/cw_capture_fb0.txt jesd/ 命令。
- 從 Hitek_RF_INTF_Common_Files_2023-06-07\software\x64_64\analysis\jesd 目錄運行 .\run_freq_plot.exe 2 .\\cw_capture_fb0.txt 737280000 命令，以顯示具有 FB 捕獲漢明窗的快速傅里葉變換 (FFT)。FB 在 4T4R2F 模式下以 737.28Msps 的頻率進行采樣，如圖 5-2 所示。您可以放大以調整圖像中的視圖。

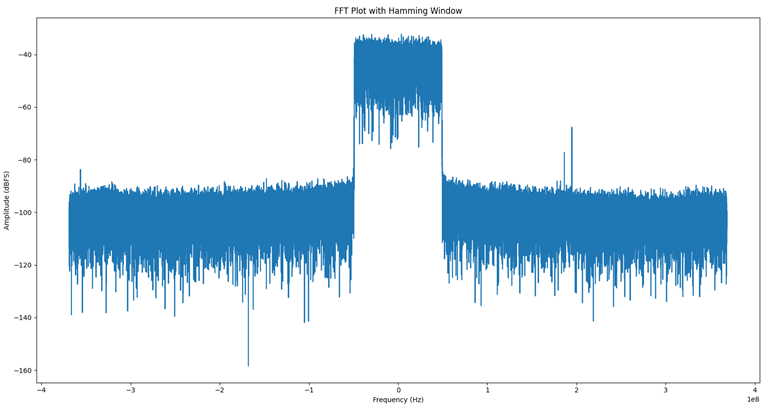

圖 5-2 顯示環回 TM3.1a 波形的 FFT

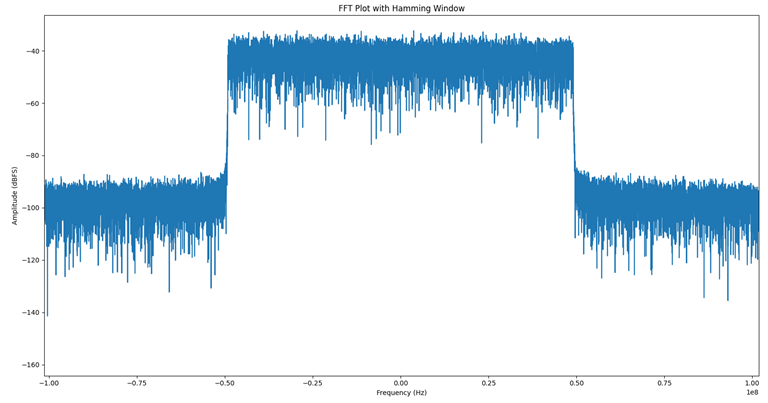

圖 5-3 FFT 放大顯示環回 TM3.1a 波形
