TRKRLDOEVM-119 評估模塊包含一個同樣適合 SOIC-8 封裝的 SOT-23 封裝，以及用于組裝輸入和輸出電容器的焊盤。預先組裝的電容器容值經過調整，可確認在所有正常工作條件下保持最小電容要求。除了 EVM 上已安裝的電容器之外，還提供了可選焊盤，用于使用額外的設定點選項以及輸入和輸出電容器來測試 LDO。

TRKRLDOEVM-119 上預先組裝了設定點電阻器，可將 TPS7B84-Q1 LDO 配置為 3.3V、5V 或 8V 的輸出電壓。通過在跳線 J12 的引腳上放置一個分流器，TPS7B84-Q1 的輸出可以為已組裝跟蹤器 LDO 的 ADJ/EN 引腳供電。如果需要使用與 TPS7B84-Q1 輸出不同的電壓來驅動 ADJ/EN 引腳，請從跳線 J12 上移除分流器，并使用 J5、R2、R5 和 C11的組合將 ADJ/EN 引腳配置為輸入電壓的函數?；蛘撸梢允褂?TP1 和 TP2 通過外部電壓源直接驅動 ADJ/EN。

可以使用 J13 3 引腳接頭啟用或禁用 TPS7B84-Q1 LDO：

• 在接頭上放置一個 2 引腳分流器，將 VIN 連接到 EN 可啟用器件
• 在接頭上放置一個 2 引腳分流器，將 GND 連接到 EN 可禁用器件

或者，通過將外部函數發生器連接到 TP3 (EN) 和 TP2 (GND)，用戶可以在施加 VIN 后啟用或禁用 TPS7B84-Q1。

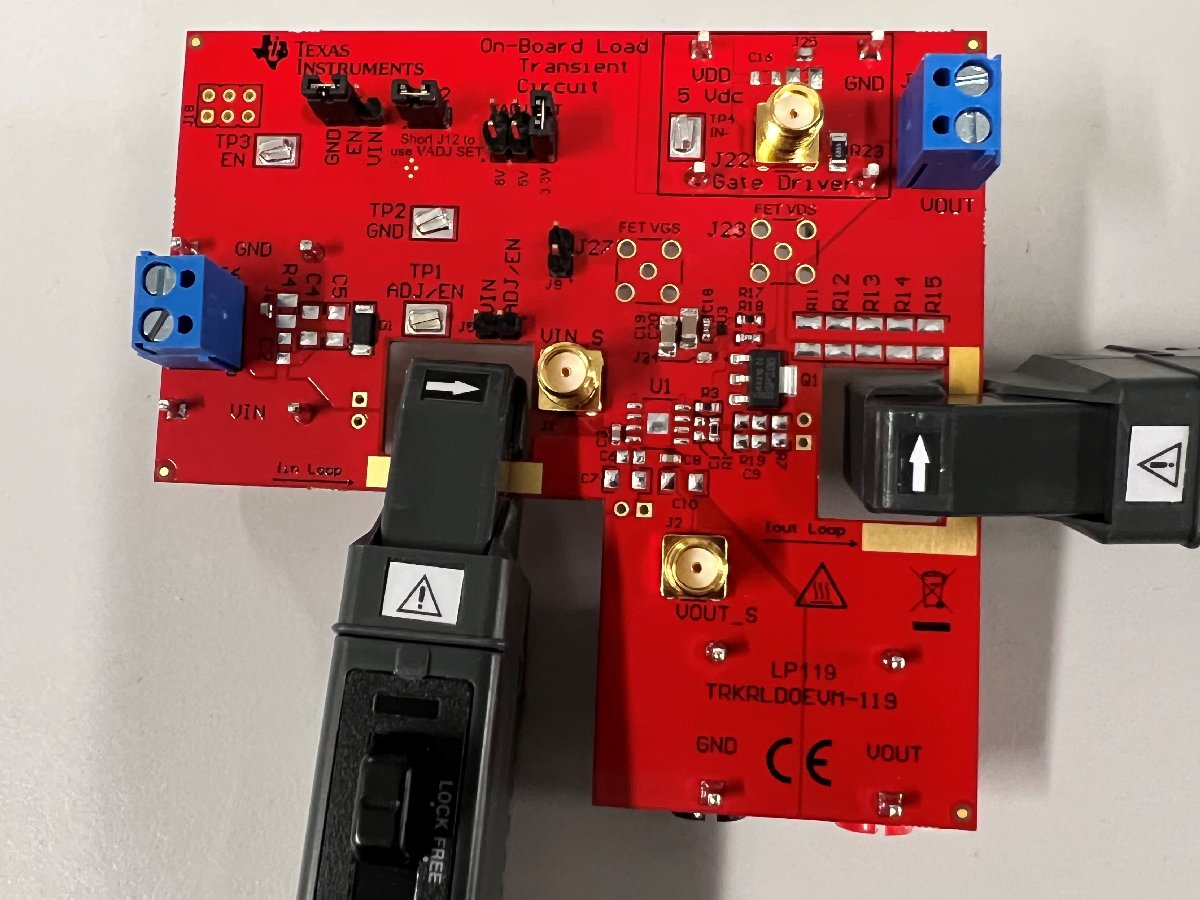

如有需要，可以將電流探頭插入 EVM 中（如圖 3-1 所示），以測量輸入和輸出電流。插槽的尺寸適合大多數電流探頭，例如 LeCroy? AP015 或 CP031 電流探頭。

電路板布局布線經過精心設計，使得 I_in 電流探頭槽不會在啟動期間或在任何其他工作模式期間檢測任何進入 TPS7B84-Q1 電路或外設的電流。因此，I_in 電流探頭槽可用于隔離并準確測量進入跟蹤器 LDO 器件的電流。

用戶在跟蹤器 LDO 的輸出端提供直流負載的方法有兩種。使用 J7 放置流經 LDO 輸出端電流檢測路徑的直流負載。或者，使用 J4 (VOUT) 和 J11 (GND) 香蕉連接器進行外部測量和加載；但是，I_OUT 環路不會檢測流經這些連接器的電流。在執行非常快速的瞬態測試的情況下，由于 PCB 寄生電感，VIN 或 VOUT 上可能會出現振鈴。在電流路徑中裸露的銅上放置一條導線可以減少這種振鈴?？筛鶕?jù)需要使用 10 AWG 導線。如果振鈴持續存在，則通過添加與 VIN 并聯的串聯電阻器和電容器來安裝阻尼網絡?？砂惭b阻尼的位置包括 C2 和 R4，以及 C16 和 R22。

使用 SMA 連接器 J1 (VIN) 和 J2 (VOUT) 提供了可選的開爾文檢測點。
