ZHCUBD1 September 2023
3.1 評估設置
本節介紹 UCC21551-Q1 EVM 的默認 EVM 配置和建議的測試設置。
設備
建議使用以下設備來測試 EVM：
- 一臺可提供 5V/0.5A 的直流電源，例如：Keysight E3634A。
- 一臺可提供 24V/0.5A 的直流電源，例如：Keysight E3634A。
- 一臺任意函數發生器，雙通道，例如：Tektronix AFG3102A。
- 一臺示波器，至少 3 個通道，帶寬至少 200MHz，例如 Tektronix MDO3054 或 TDS3054C。
- 三個無源示波器探頭，帶寬至少為 200MHz。例如，帶有接地彈簧的 TPP1000 探頭。
- 4 根 BNC 轉 Grabber 電纜，用于輸入和電源連接。
- 香蕉插頭連接器。
設備配置
- 直流電源設置
- 直流電源 1：
- 電壓設置：5V
- 電流限值：0.5A
- 直流電源 2：
- 電壓設置：24V
- 電流限值：0.5A
- 直流電源 1：
- 函數發生器設置
- 功能：Pulse
- CH1：高電平：5V，低電平：0V
- CH2：高電平：5V，低電平：0V
- 示波器設置
- CH1-CH3：
- 直流耦合
- 可用的最高帶寬設置
- 端接 1M 或自動
- 探頭刻度：10X 或自動
- CH1-CH3：
設備設置
- 跳線連接
- J7：將 XEN 并聯至 VCC
- J20：將 ON 并聯至 EN
- J5：將 DT 并聯至 GND
- SDT_DT1：所有開關均位于最左側位置
- 示波器連接
- CH1：VGA 至 VSSA
- CH2：VGB 至 VSSB
- CH3：VDDB 至 VSSB
- 函數發生器
- CH1：INB 至 GND
- CH2：INA 至 GND
- 電源
- 直流電源 1：J18
- 直流電源 2：J21
如果測試帶有 FET 的 EVM，則插入 Q1 和 Q2 或 XM3 連接器。如果測試不帶 FET 的 EVM，則需要用一個香蕉插頭連接器來連接 SW 和 DC-。有關默認測試連接的圖示，請參閱圖 4-1。

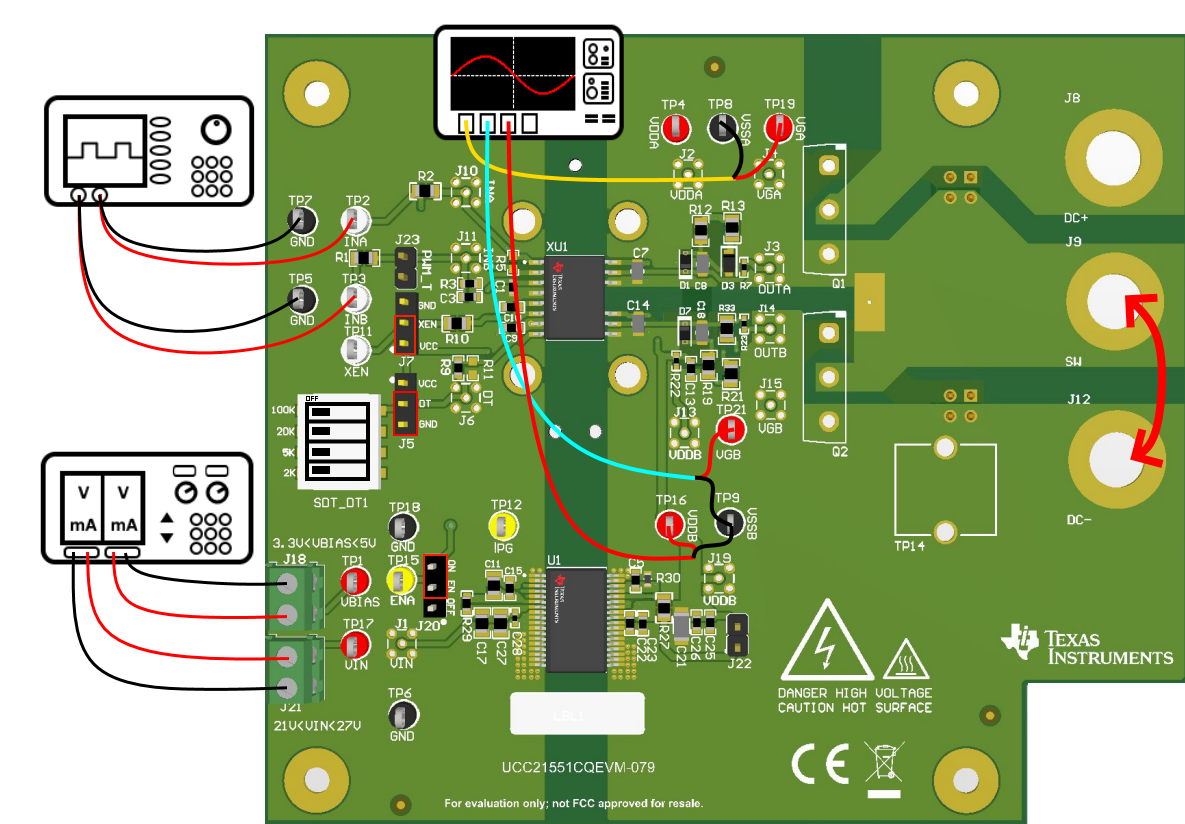

圖 3-1 空載時的默認連接
