ZHCUB42 june 2023 TCA6507
2.1 電源選擇
此 EVM 允許用戶選擇使用三個不同的外部電源輸入測試點 TP5、TP6 和 TP7 為電路板供電。此外，用戶還可以選擇使用位于每個測試點旁邊的公連接器。
 圖 2-1 DUT_PWR 的電源配置 |
 圖 2-2 LVL_PWR 的電源配置 |

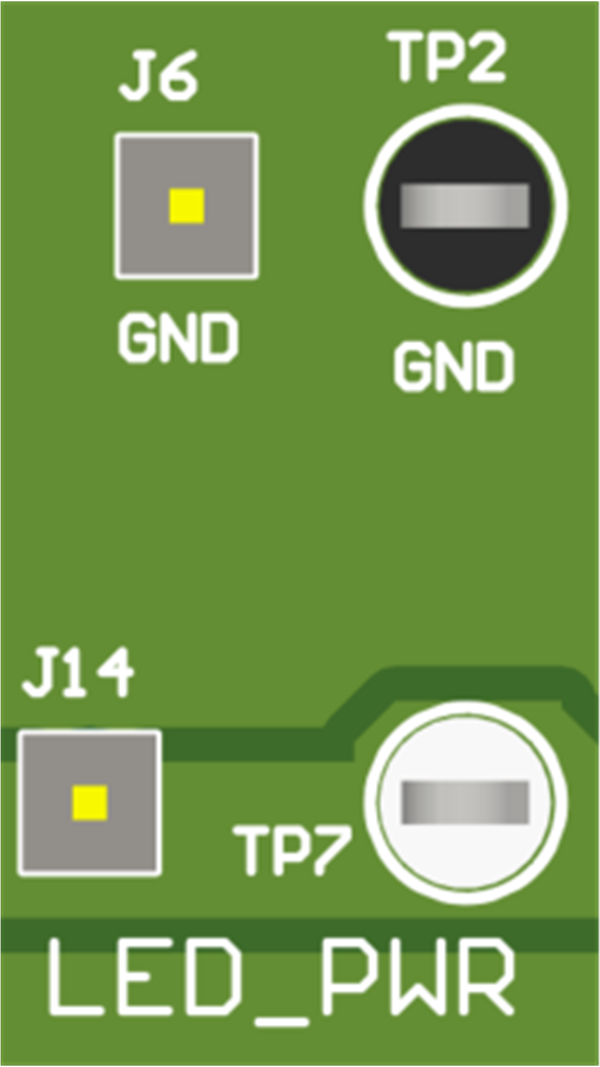

 圖 2-3 LED_PWR 的電源配置 |
如上圖所示，TP5 對應 DUT (TCA6507) Vcc 和電平轉換器 (PCA9306) 的 VREF1，TP6 對應電平轉換器 (PCA9306) 的 VREF2，TP7 對應 LED 電源。
