用戶可以通過桌面快捷方式圖標啟動 DS560Latte GUI，或選擇 App – DS560Latte。圖 2-4 顯示了 Latte GUI 主窗口。Latte 用戶界面分為八個窗口（在圖 2-4 中標記為 1 到 8），具有以下功能：

窗口 1：

此窗口（也稱為 Scripts）顯示了可用的 Python 腳本列表，這些腳本可生成用于配置 DS560EVM 的寄存器命令。顯示的腳本文件位于 ..\Documents\Texas Instruments\DS560Latte\projects\DS560\ 文件夾中。您可以根據需要修改和創建新腳本，這些腳本會在您重新啟動 Latte 時出現在此子窗口中。

窗口 2：

此窗口（也被稱為 Editor）會顯示當前所選腳本中的代碼，可用于根據需要修改和保存代碼。

窗口 3 至 6：

當用戶運行腳本以配置 DS560DF410 時，這些窗口會更新?tīng)顟B(tài)信息。

窗口 7：

此窗口（也被稱為 Command Line）用于輸入和運行各個命令。此類命令的示例包括更改 TX 擺幅、預加重或后加重設置、配置 PRBS 發生器或校驗器等。

窗口 8：

此窗口（也被稱為 Log）會在腳本執行期間顯示消息以顯示當前狀態。此窗口也用于故障排除。

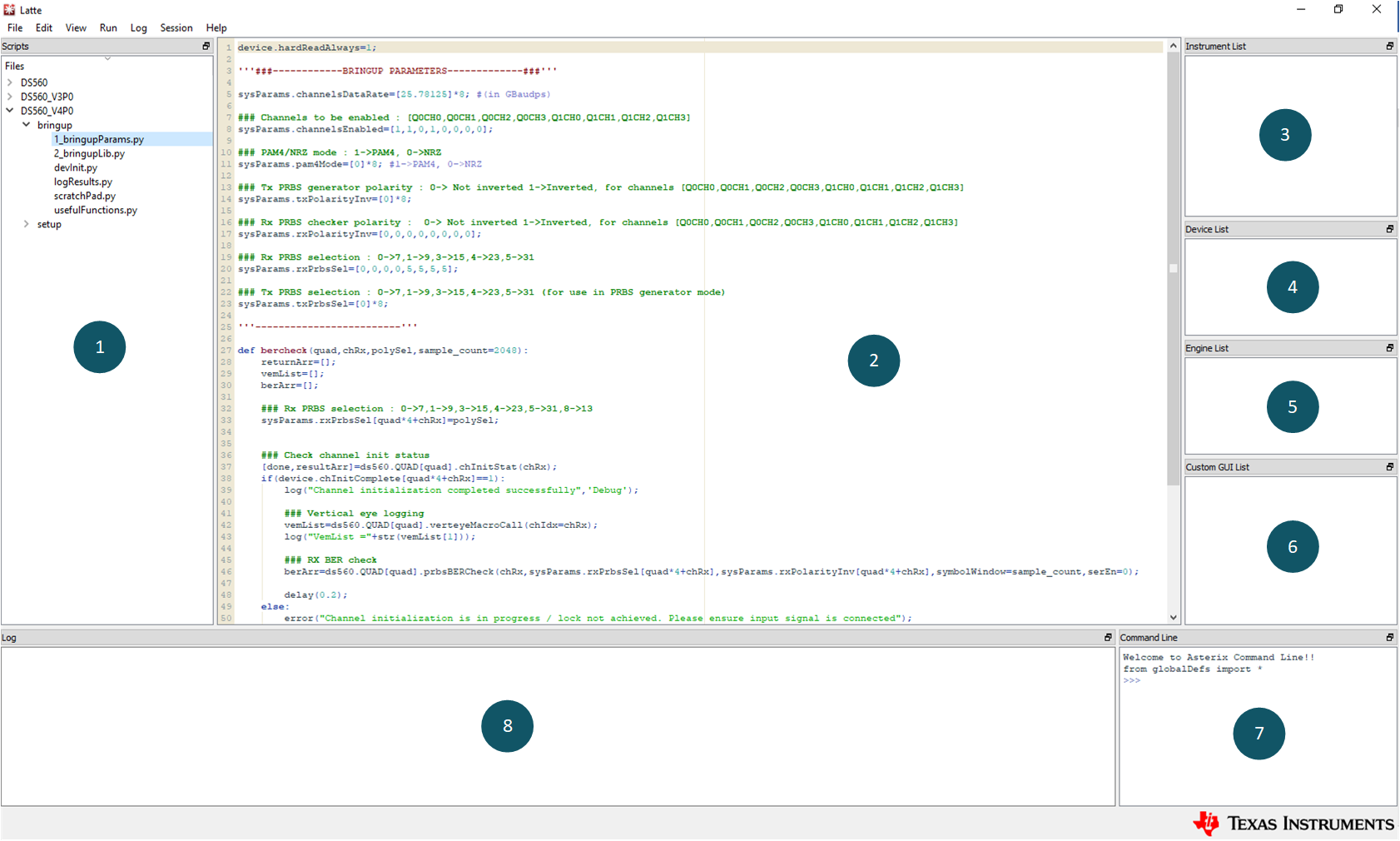

圖 2-4 Latte GUI 概述
