5.7 靈活調(diào)光性能
圖 5-14、圖 5-15 和圖 5-16 顯示了 ADIM/HD 引腳和 PWM/EN 引腳在不同輸入占空比下的靈活調(diào)光波形。輸入電壓為 48V，串聯(lián) 7 個白光 LED 作為負載。滿標度 LED 電流設(shè)置為 4A。ADIM/HD 引腳和 PWM/EN 引腳的輸入 PWM 信號頻率為 20kHz。

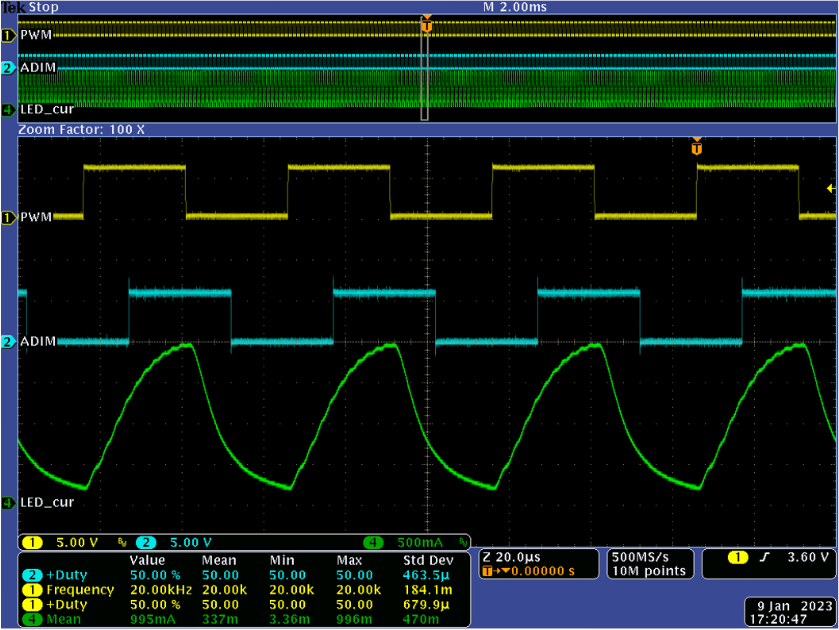

圖 5-14 50% 占空比 ADIM/HD 和 50% 占空比 PWM/EN 時的波形

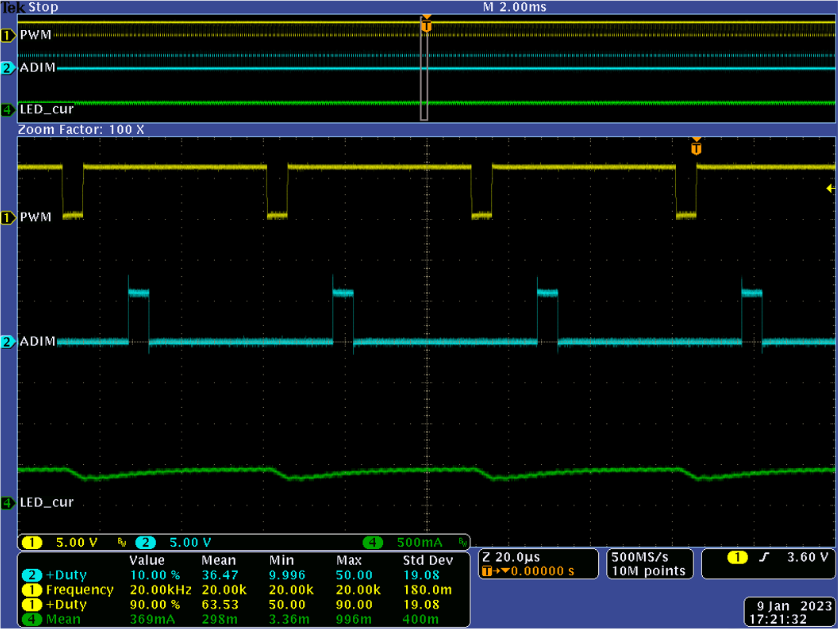

圖 5-15 10% 占空比 ADIM/HD 和 90% 占空比 PWM/EN 時的波形

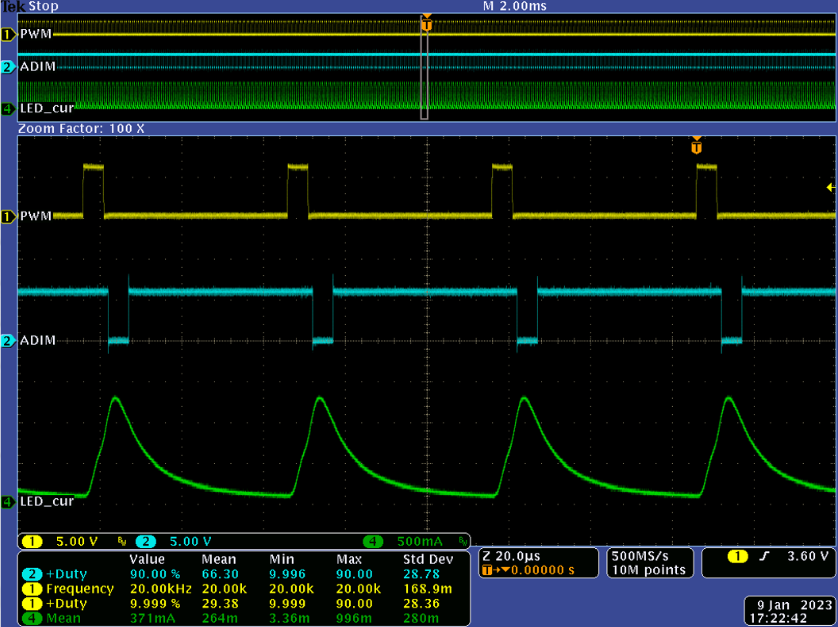

圖 5-16 90% 占空比 ADIM/HD 和 10% 占空比 PWM/EN 時的波形
