ZHCUAZ5A April 2023 – September 2023 PGA855
3 跳線設置
圖 3-1 詳細說明了 PGA855EVM 的默認跳線設置。表 3-1 說明了這些跳線的配置。

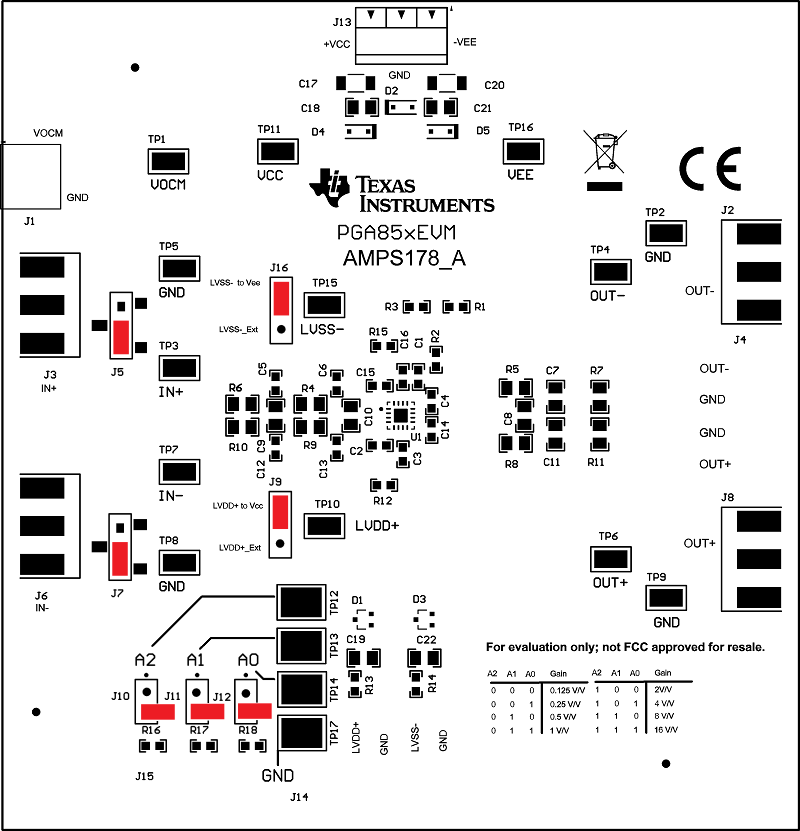

圖 3-1 PGA855EVM 默認跳線設置表 3-1 默認跳線配置
| 跳線 | 功能 | 默認位置 | 說明 |
|---|---|---|---|
| J5 | 正（同相）輸入 IN+ | 分流器 2-3 | 分流器 2-3：SMA 連接器 J3 的輸入信號 分流器 1-2 將 IN+ 連接至 GND |
| J7 | 負（反相）輸入 IN– | 分流器 2-3 | 分流器 2-3：SMA 連接器 J6 的輸入信號 分流器 1-2 將 IN– 連接至 GND |
| J9 | LVDD+ 連接 | 分流器 1-2 | 分流器 1-2：將輸出級電源 LVDD+ 設置為 +VCC 電源 分流器 2-3 將 LVDD+ 連接至外部連接器 J14 引腳 1 |
| J16 | LVSS– 連接 | 分流器 1-2 | 分流器 1-2：將輸出級電源 LVDD- 設置為 –VEE 電源 分流器 2-3 將 LVDD- 連接至外部連接器 J14 引腳 3 |
| J10 | PGA 增益 CTRL A2 | 開路 | 開路：將 A2 設置為 GND 或 0 分流器 1-2：將 A2 設置為 VCC 或 1 |
| J11 | PGA 增益 CTRL A1 | 開路 | 開路：將 A1 設置為 GND 或 0 分流器 1-2：將 A1 設置為 VCC 或 1 |
| J12 | PGA 增益 CTRL A0 | 開路 | 開路：將 A0 設置為 GND 或 0 分流器 1-2：將 A0 設置為 VCC 或 1 |
