ZHCUAU8A March 2023 – June 2024 AFE11612-SEP
3.2.2.2 “Low Level Configuration”頁面

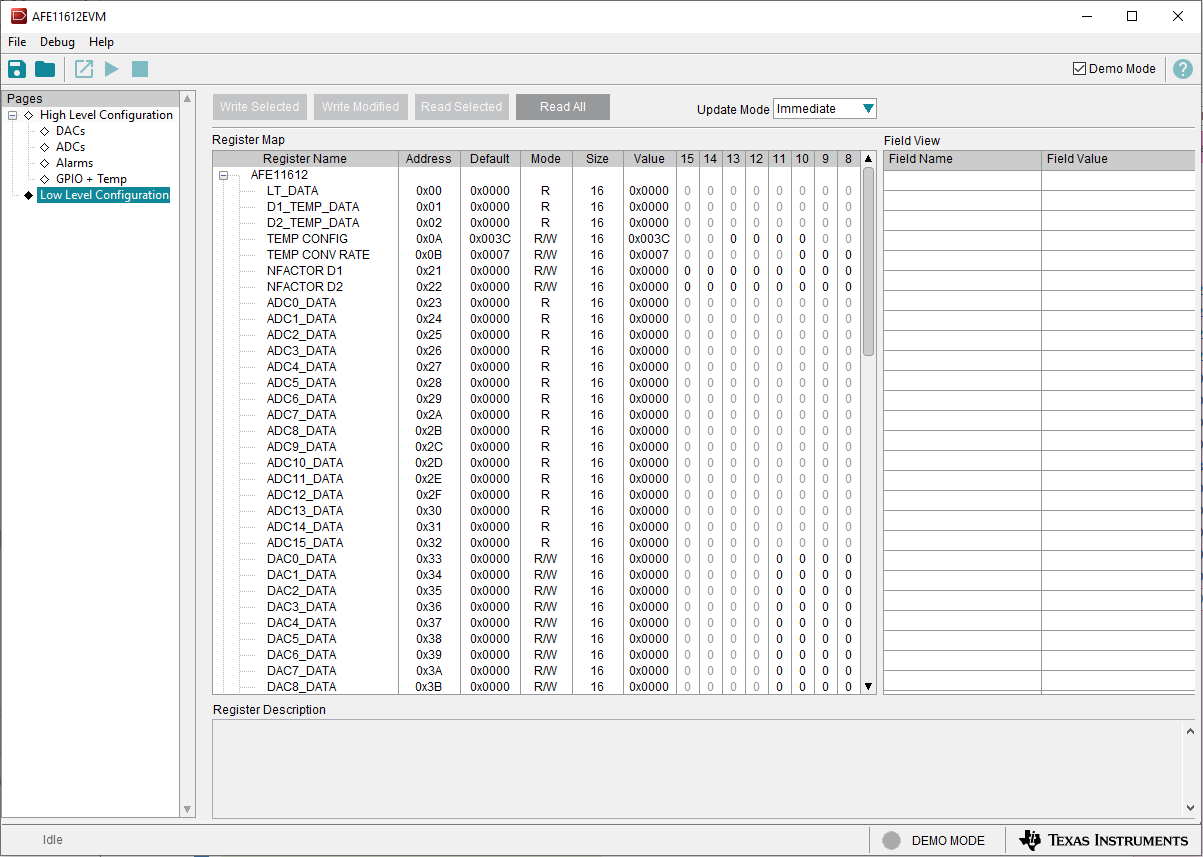

圖 4-10 展示了 Low Level Configuration 頁面。此頁面允許直接訪問與相應器件寄存器的低級通信。在 Register Map 列表中選擇一個寄存器，以顯示該寄存器中的值的說明，以及寄存器地址、默認值、大小和當前值的信息。通過在 GUI 的值列中輸入值，即可將數據寫入寄存器。
圖 3-10 “Low Level Configuration”頁面要在本地存儲寄存器映射的值，請選擇 File 下拉菜單下面的 Save Configuration。選擇 Open Configuration 以調用和加載存儲的配置文件。
圖 4-11 顯示了 Low Level Configuration 頁面上提供的四個配置按鈕，用戶可以通過這些按鈕從器件寄存器讀取以及寫入器件寄存器：
- Write Selected
- Write Modified
- Read Selected
- Read All
圖 3-11 “Low Level Configuration”頁面選項默認情況下，選擇 Immediate Update Mode 以啟動 Low Level Configuration 頁面寫入操作。僅當 Update Mode 設為 Deferred 時，才會啟用 Write Modified 按鈕。在此模式下，僅在按下 Write Selected 或 Write Modified 按鈕時啟動寫入操作。
