3.2.3 寄存器選項卡
寄存器選項卡提供 TMP4718 器件中寄存器和位的交互?！癆uto Read”下拉框配置寄存器內容輪詢。
當“Auto Read”關閉時，請點擊 Read Register 來獲取當前寄存器的內容。點擊 Read All Registers 一次性查看所有寄存器的內容。
當 Write Register 按鈕旁邊的下拉框設置為“Immediate”時，該按鈕將顯示為灰色并被禁用。每次修改寄存器時，Immediate 模式都會觸發(fā)寫入操作。
當選擇了“Deferred”模式時，Write Register 按鈕會啟用。在點擊“Write Register”按鈕之前，寫入操作不會開始。這些設置讓用戶可以完全控制 I2C 總線活動，并允許用戶使用示波器、邏輯分析儀或總線監(jiān)聽設備查看各個事務。

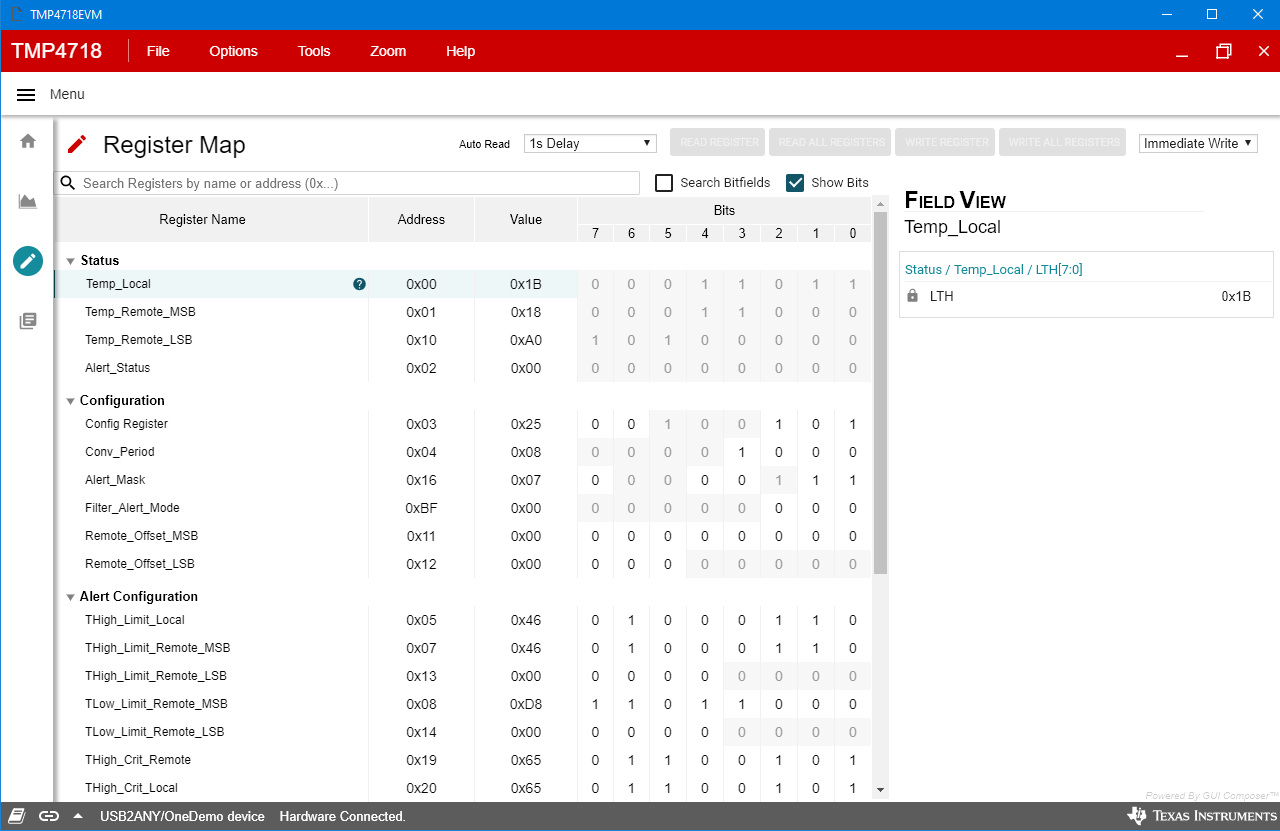

圖 3-4 TMP4718 寄存器映射
