ZHCUAR2B July 2017 – February 2023 ADS8331 , ADS8332
5.1 默認跳線設置
在將 ADS8332EVMV2 電路板與 PHI 控制器進行連接時，確保跳線 JP1、JP2 和 J4 均采用默認配置，如表 5-1 中所示?？芍匦屡渲锰€以實現(xiàn)不同類型的操作。
#SBAU2781024 展示了默認跳線設置的詳細信息。表 5-1 介紹了這些跳線的配置。

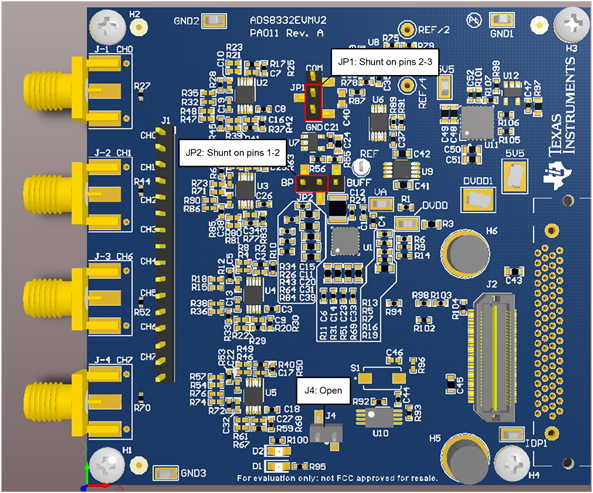

圖 5-1 ADS8332EVMV2 默認跳線設置表 5-1 默認跳線配置
| 跳線 | 功能 | 默認位置 | 說明 | ||
|---|---|---|---|---|---|
| JP1 | 共用引腳電壓 | 引腳 2-3 上的分流器 | 引腳 2-3 上的分流器選擇地作為共用引腳電壓 | ||
| JP2 | 多路復用器輸出緩沖器 | 引腳 1-2 上的分流器 | 引腳 1-2 上的分流器選擇旁路 MUXOUT 和 ADCIN 之間的緩沖器 | ||
| J4 | EEPROM 寫使能 | 開啟 | 開啟可為 EEPROM 啟用寫保護 | ||
