ZHCUAL4A December 2015 – May 2021 TPS65265
4.1 接頭說明和跳線位置

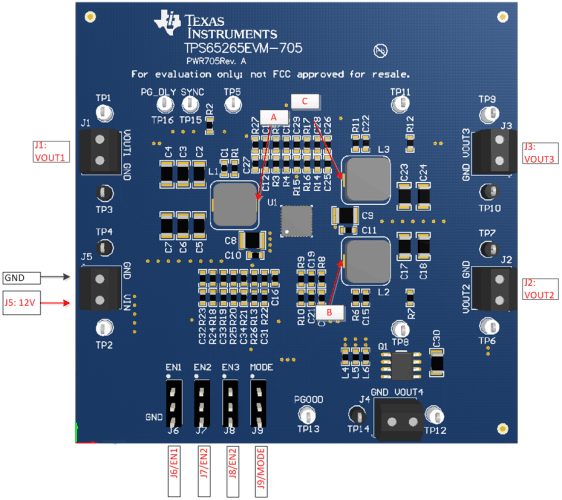

圖 4-1 顯示了 TPS65265EVM-705 板上的跳線和引腳位置。
圖 4-1 TPS65265EVM-705 接頭說明和跳線位置測試點：
- VOUT1 的 LX
- VOUT2 的 LX
- VOUT3 的 LX
VOUT1、VOUT2、VOUT3、VIN、PGOOD、PG_DLY、SYNC
表 4-1 輸入/輸出連接
| # | 功能 | 說明 |
|---|---|---|
| J1 | Buck1 連接器 | Buck1 的輸出 |
| J2 | Buck2 連接器 | Buck2 的輸出 |
| J3 | Buck3 連接器 | Buck3 的輸出 |
| J5 | VIN 連接器 | 將電源連接到此連接器 |
表 4-2 跳線
| # | 功能 | 放置 | 注釋 |
|---|---|---|---|
| J6 | Buck1 使能 (EN1) | 將 EN1 連接到 GND 可禁用 VOUT1 將 EN1 連接到 HIGH 或保持?jǐn)嚅_(kāi)可啟用 VOUT1 | |
| J7 | Buck2 使能 (EN2) | 將 EN2 連接到 GND 可禁用 VOUT2 將 EN2 連接到 HIGH 或保持?jǐn)嚅_(kāi)可啟用 VOUT2 | |
| J8 | Buck3 使能 (EN3) | 將 EN3 連接到 GND 可禁用 VOUT3 將 EN3 連接到 HIGH 或保持?jǐn)嚅_(kāi)可啟用 VOUT3 | |
| J9 | MODE | 電源時序模式控制引腳。 將 MODE 引腳連接到 GND 或 HIGH，使用預定義的上電和斷電序列設置電源時序。 保持?jǐn)嚅_(kāi)，以便使用專用使能引腳設置上電和斷電。 |
