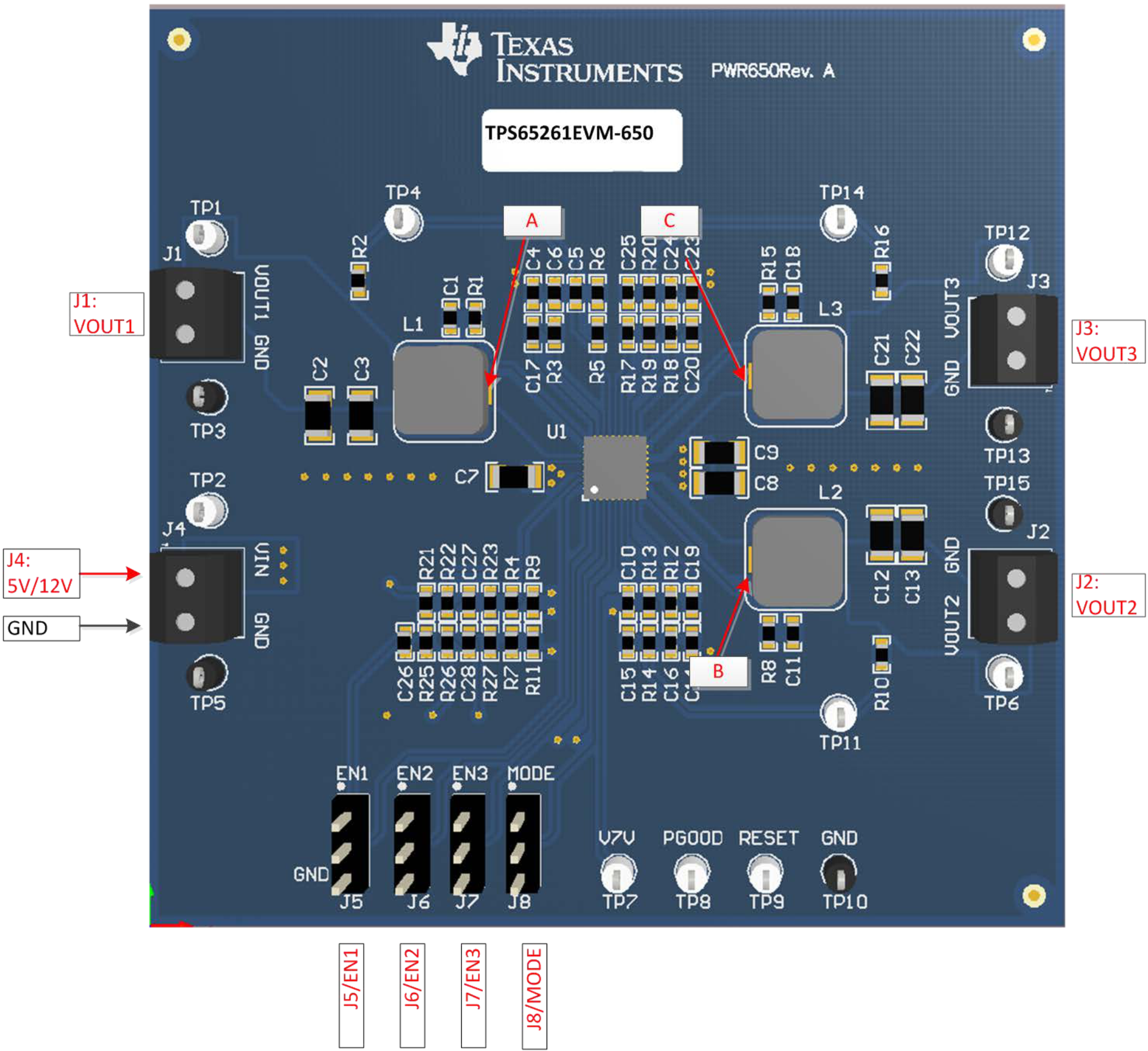

圖 4-1 說明了 EVM 上的接頭說明和跳線位置。
測(cè)試點(diǎn)：
答：VOUT1 的 LX
B：VOUT2 的 LX
C：VOUT3 的 LX
VOUT1、VOUT2、VOUT3、VIN、PGOOD、RESET、V7V
表 4-1 列出了 I/O 連接。
表 4-1 輸入/輸出連接
| 數(shù)量 |
功能 |
說明 |
| J1 |
BUCK1 連接器 |
BUCK1 的輸出 |
| J2 |
BUCK2 連接器 |
BUCK2 的輸出 |
| J3 |
BUCK3 連接器 |
BUCK3 的輸出 |
| J4 |
VIN 連接器 |
將電源連接到此連接器 |
