ZHCUAL0A April 2013 – August 2021 TPS54627
5.1 布局
圖 5-1 至圖 5-5 顯示了 TPS54627EVM-052 的電路板布局布線。頂層包含 VIN、VOUT 和接地端的主要電源布線。另外，頂層還有 TPS54628 引腳的接線和一大塊接地區域。大多數信號布線也位于頂部。輸入去耦電容器盡可能位于 IC 附近。輸入和輸出連接器、測試點和所有元件都位于頂部。頂部提供了模擬地 (GND) 區域。模擬地 (GND) 和電源地 (PGND) 在頂層 C6 附近的單點處連接。兩個內層完全用作電源接地層。底層主要是電源地。布線還會將 VIN 連接到使能控制跳線、VREG5 測試點，以及 VOUT 到電壓設定點分壓器網絡的反饋布線。

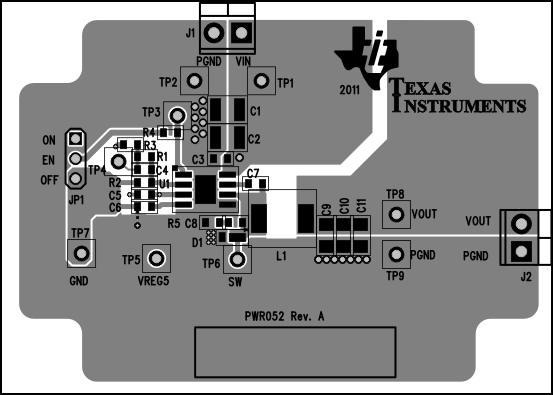

圖 5-1 頂層裝配圖

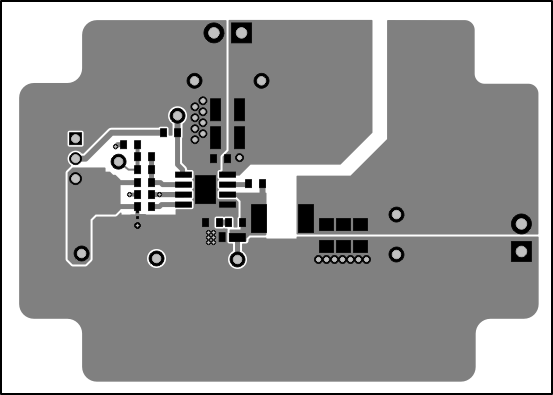

圖 5-2 頂層

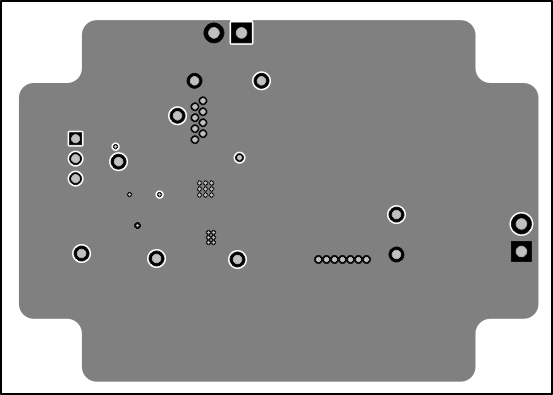

圖 5-3 內層 1
圖 5-4 內層 2

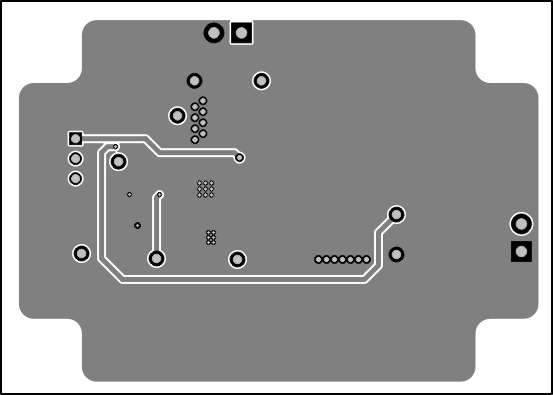

圖 5-5 底層
