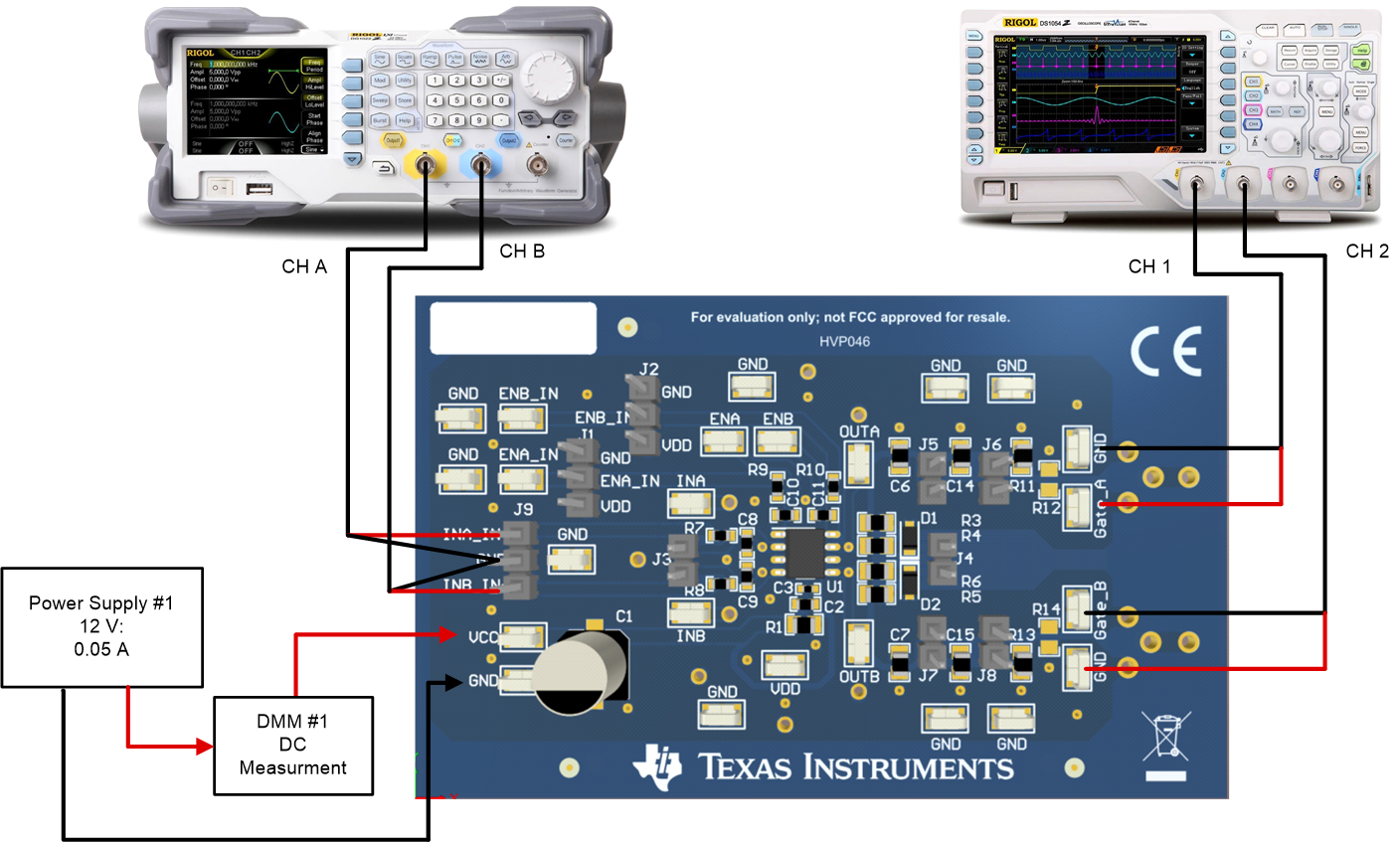

工作臺設置圖中顯示了函數發生器和示波器的連接。
使用以下連接過程,請參閱圖 4-1。
- 確保在連接之前禁用函數發生器的所有輸出以及電壓源。
- 函數發生器 Ch-A 通道應用于 INA_IN+ 上,如圖 4-1 所示。
- 函數發生器 Ch-B 通道應用于 INB_IN- 上,如圖 4-1 所示。
- 電源 #1:正節點連接至 DMM #1 的輸入,DMM #1 的輸出連接至標有 VCC 的測試點,電源 #1 的負節點直接連接至標有 GND 的測試點;如圖 4-1 所示。
- 將示波器 Ch-1 探頭連接到標記為 Gate_A 的測試點,優選較小的測量環路;如圖 4-1 所示。
- 將示波器 Ch-2 探頭連接到標記為 Gate_B 的測試點,優選較小的測量環路;如圖 4-1 所示。
