ZHCUAI4 May 2021 TMP126 , TMP126-Q1 , TMP127-Q1
5.3 “Settings”選項卡
“Settings”選項卡提供 USB 至 I2C 橋接器的硬件配置和 TMP126 器件的特性。
器件 I2C 地址選擇錯誤會導致 GUI 與 USB 設備斷開連接。若要使用不同地址的 EVM，需要更換 TMP126 器件。左下角的鏈接圖標顯示當前連接狀態，用戶可點擊該區域以更改連接狀態。
“Settings”選項卡中的其他小工具可用于輕松配置 TMP126 的設置。如何將這些更改寫入 I2C 總線取決于“Registers”選項卡中的設置。例如，如果用戶對上限和下限滑塊進行更改，這些更改僅在“Registers”選項卡中的 Immediate 模式處于啟用狀態時，才會觸發立即寫入 TMP126 限制寄存器。

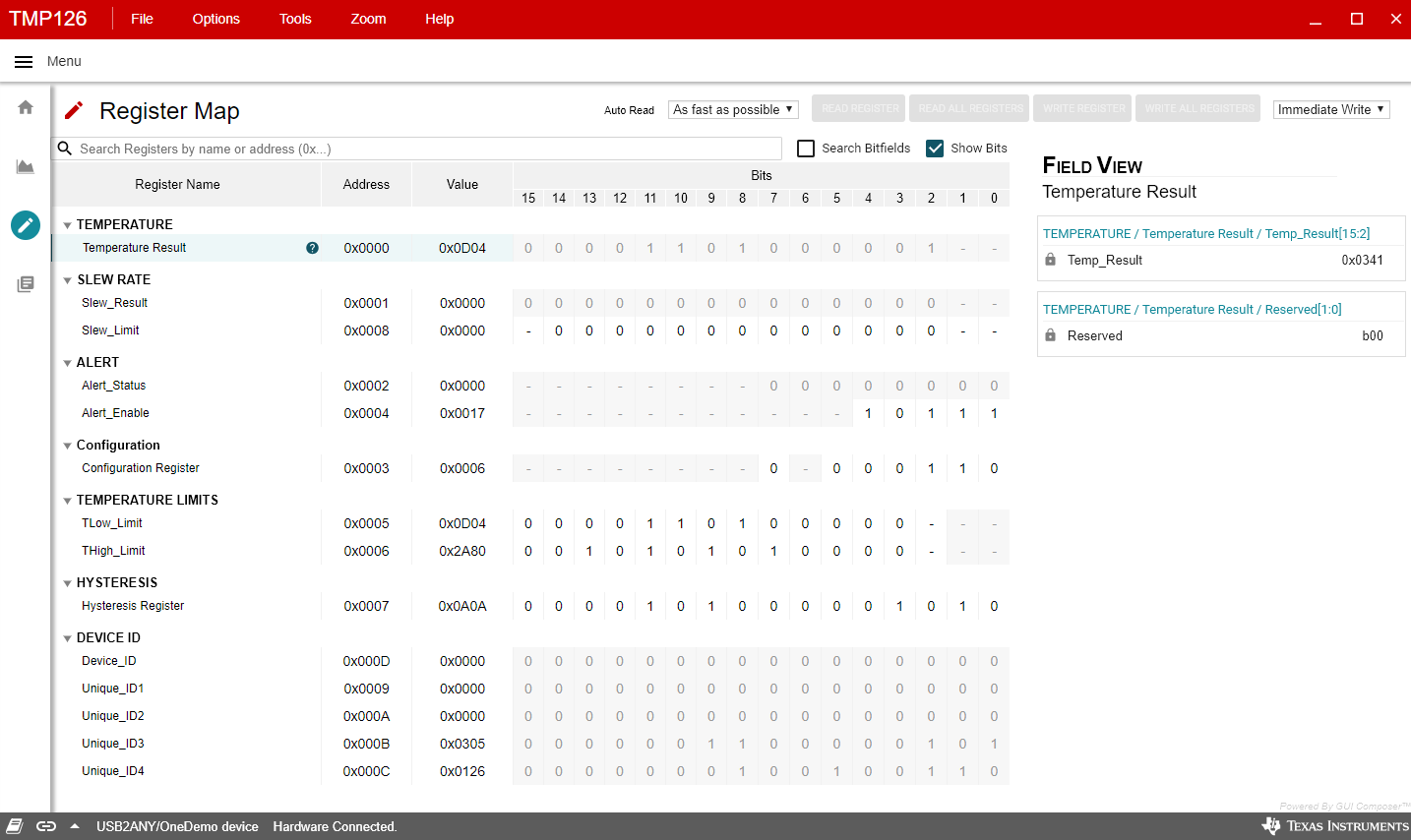

圖 5-3 Settings
