ZHCUAI1 July 2021 TPS62912 , TPS62913
1.2.6 環路響應測量
可通過略微改變電路來測量環路響應。首先，在 PCB 背面的 R7 電阻器墊上安裝一個 49.9Ω 電阻器，在 PCB 背面的 R8 電阻器墊上安裝一個 0Ω 電阻器。將這些電阻器墊間隔開，以便安裝 0603 型電阻器。第二，切斷 49.9Ω 電阻器下方底層的布線。圖 1-2 展示了這些更改。第三，切斷引腳 3 和 C7 上過孔之間頂層的一小段布線。圖 1-3 顯示了此更改。最后，將鐵氧體磁珠 (FB1)更換為 0Ω 電阻器。必須移除第二個 LC 濾波器，從而斷開完整的反饋回路并測量環路響應。做出這些更改后，交流信號（建議使用 10mV 峰-峰值幅度）可通過所添加的 49.9Ω 電阻器注入控制環路。圖 3-6 顯示了此測試的結果。

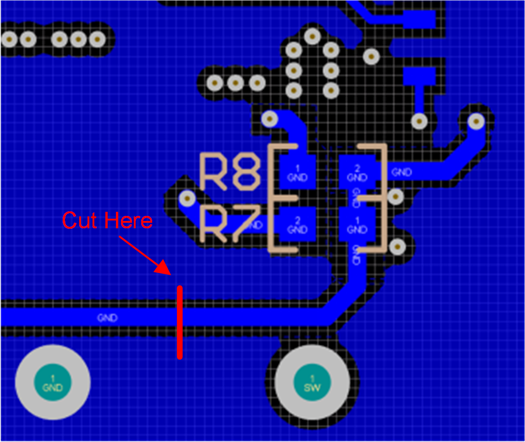

圖 1-2 環路響應測量修改（底層）

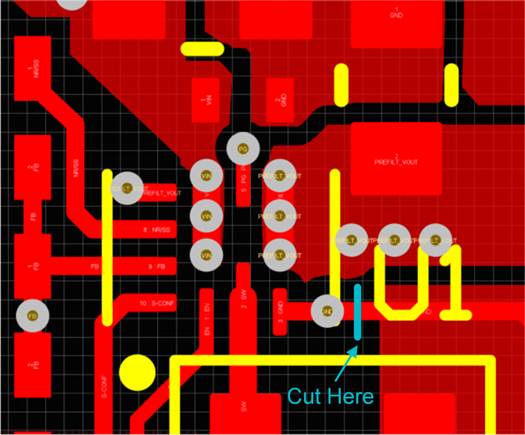

圖 1-3 環路響應測量修改（頂層）
