6.1 布局
圖 6-1、圖 6-2 和 圖 6-3 顯示了 TPS56339EVM 的電路板布局布線。EVM 的頂層以用戶應用的典型方式布局。頂層和底層為 2oz 覆銅。
頂層包含 VIN、VOUT 和 SW 的主要電源布線。另外，頂層還有 TPS56339 剩余引腳的接線和一大塊接地區域。為了方便將主輸入旁路電容器盡可能靠近 VIN 和 GND 引腳放置。輸入去耦電容器（C2 和 C3）和自舉電容器 (C4) 都盡可能靠近 IC。此外，電壓設定點電阻分壓器組件也保持靠近 IC。對于 TPS56339，可能需要一個額外的輸入大容量電容器，具體取決于與輸入電源的 EVM 連接。

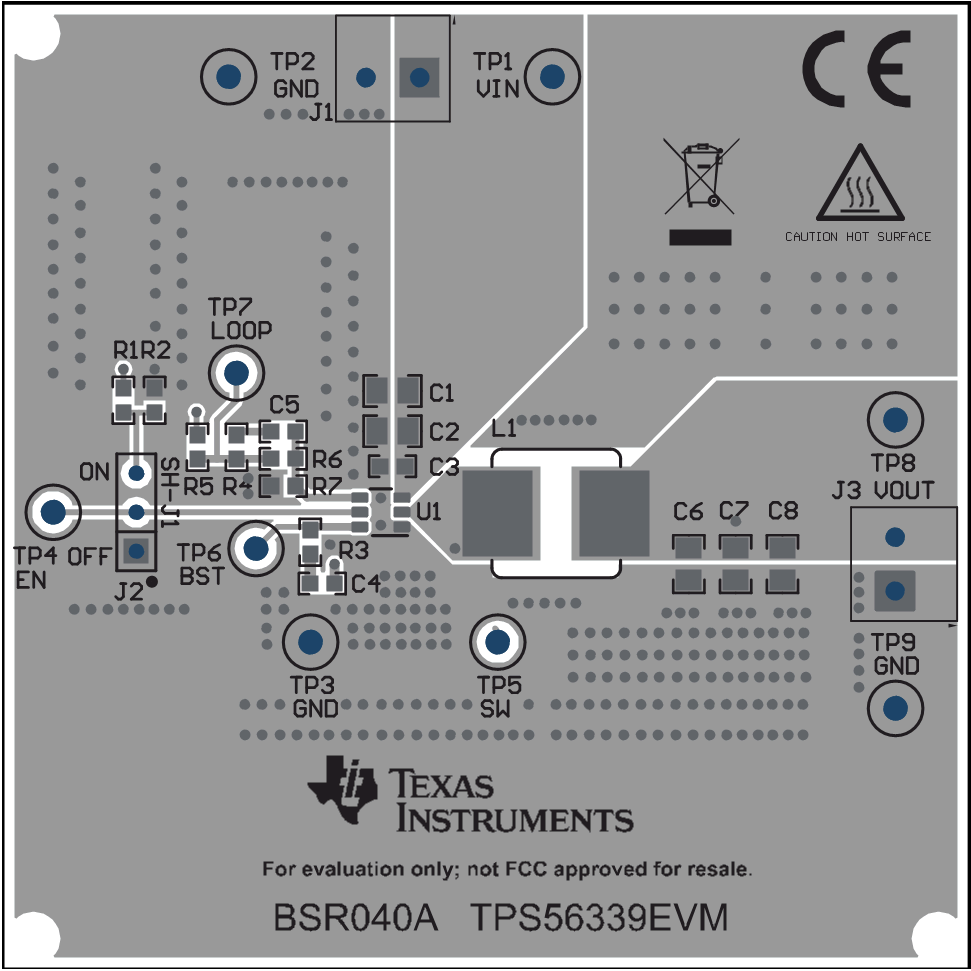

圖 6-1 頂層裝配圖

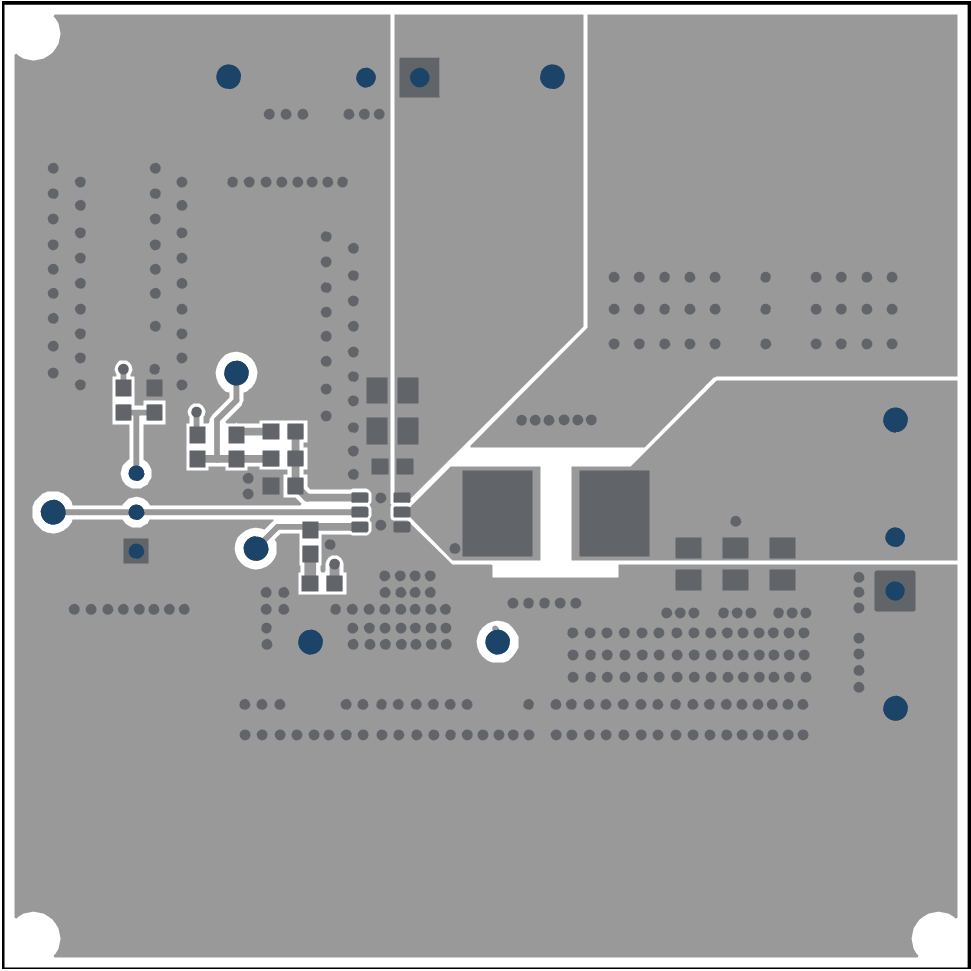

圖 6-3 底層

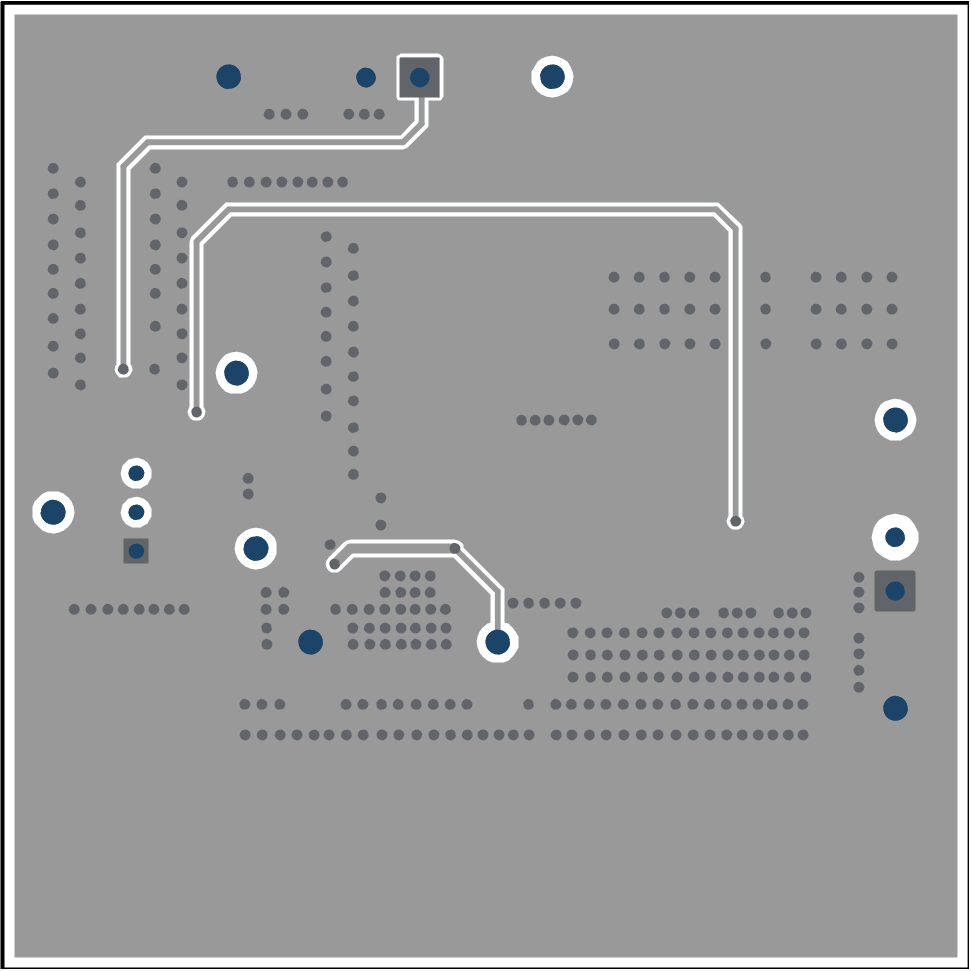

圖 6-2 頂層
