ZHCUAF8 April 2021 TPS23882B
2.4 使用自主模式的基本測試設置
TPS23882B1 支持自主模式，這意味著它可以在沒有任何主機控制的情況下運行。在上電期間，該器件會測量 AUTO 引腳上的電阻，并根據子板 J5 上的跳線配置進行預配置。所有端口均配置為相同的功率級別。由于主板上的硬件配置，所有 2 線對端口均可與 PD 進行互操作。TPS23882B1EVM-008 上只有 2P-15W 和 2P-30W 是有效的選擇，因?yàn)槠渌娮杵魑唇M裝。
要使用自主模式進行測試，請?jiān)?J5 的引腳上安裝一根與所需功率水平相對應的跳線，并在未連接 USB2ANY 或 MSP-EXP430FR5969 的情況下為電路板供電。圖 2-1 顯示了使用自主模式的基本設置。

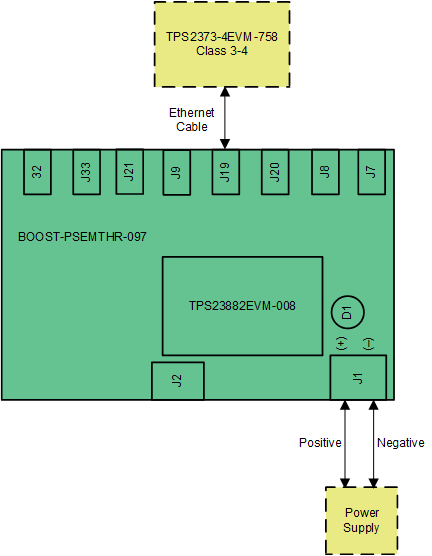

圖 2-1 使用自主模式的基本設置如果使用子板 J5 上的跳線為 EVM 供電，器件將在選定的功率級別下自動進入自主模式。如果所選功率級別發生變化，則必須對 EVM 進行下電上電才能使更改生效。
表 2-2 AUTO 引腳編程
| AUTO 引腳 | 自主模式配置 | 產生的配置寄存器 | ||
|---|---|---|---|---|
| 寄存器 0x12h | 寄存器 0x14h | 寄存器 0x29h | ||
| 斷開/懸空 | 禁用 | 0x00h | 0x00h | 0x00h |
| 124kΩ | 2 線對 15W | 0xFFh | 0xFFh | 0x00h |
| 62kΩ | 2 線對 30W | 0xFFh | 0xFFh | 0x33h |
