ZHCUAF7A April 2019 – August 2021 TPS54A24
2.10 斷續模式電流限制
圖 2-16 圖 2-17 和圖 2-18 顯示了 TPS54A24 斷續電流限制功能。如果電流限制事件在斷續模式之前的等待時間內持續存在，TPS54A24 將關斷。TPS54A24 會在斷續時間后重新啟動。
圖 2-16 顯示了 TPS54A24EVM-058 在輸出短路時進入斷續模式。輸出電流中的初始過沖是輸出電容器放電。圖 2-17 顯示了 TPS54A24EVM-058 進入斷續模式，其中以更長的時間刻度來顯示斷續周期。圖 2-18 顯示了 TPS54A24EVM-058 在短路消除后退出斷續模式。
圖 2-16 TPS54A24EVM-058 斷續電流限制

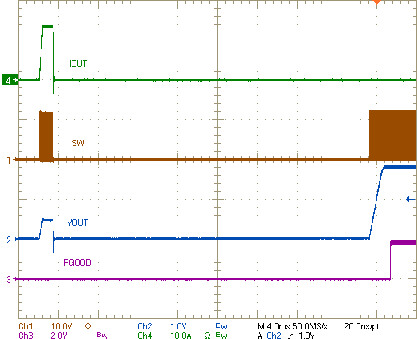

圖 2-18 TPS54A24EVM-058 斷續停止

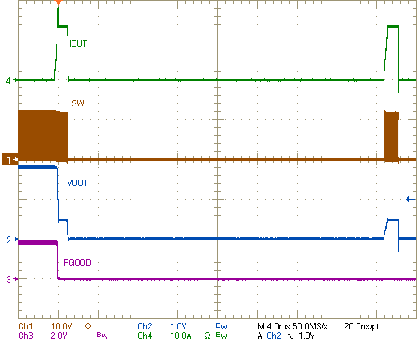

圖 2-17 TPS54A24EVM-058 斷續啟動
