ZHCUAE6A February 2019 – July 2021 TPS562231
5.1 布局
圖 5-1、圖 5-2 和圖 5-3 顯示了 TPS562231EVM 的電路板布局布線。頂層包含 VIN、VOUT 和接地端的主要電源跡線。另外頂層還有 TPS562231 引腳的接線和一大塊接地區域。大多數信號跡線也位于頂部。輸入去耦電容器 C1、C2 和 C3 應盡可能靠近 IC 放置。輸入和輸出連接器、測試點和所有元件都位于頂部。底層是接地層以及開關節點覆銅、信號接地覆銅和從調節點到電阻分壓器網絡頂部的反饋布線。

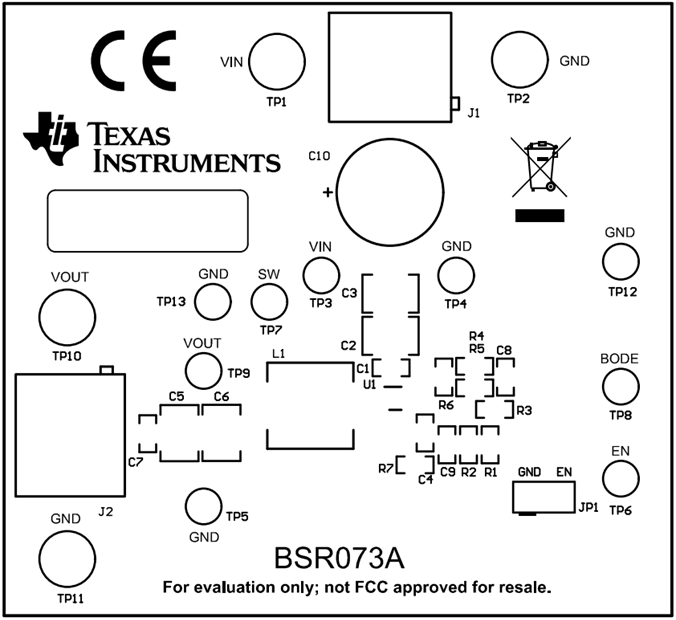

圖 5-1 頂層裝配圖

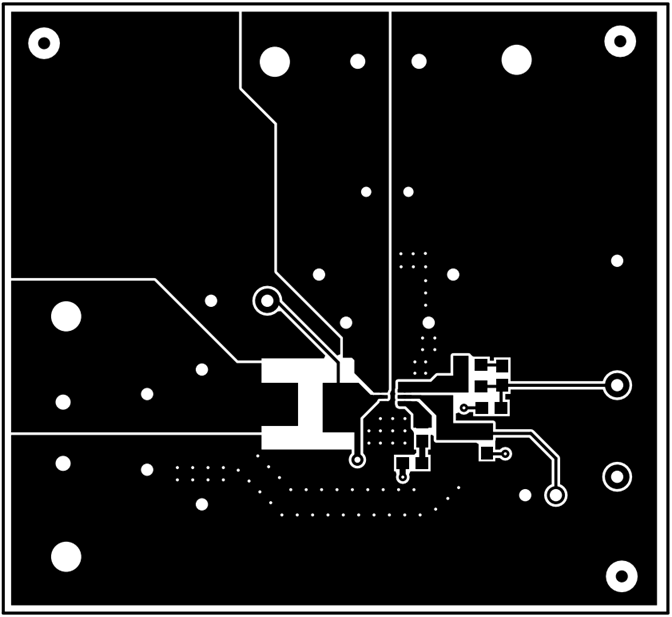

圖 5-2 頂層

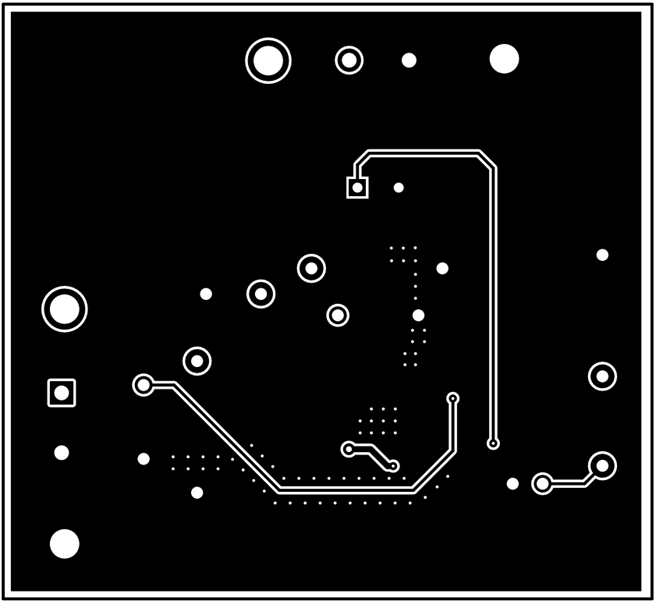

圖 5-3 底層
