ZHCUAE4A September 2020 – October 2022 ISO1640
4 EVM 設置和操作
請注意，該 EVM 僅用于運行參數性能評估，不適用于隔離電壓測試。施加超出隔離器最大建議工作電壓 5.5V 的電壓可能會損壞 EVM。
本部分描述了用于參數性能評估的 EVM 設置和操作。圖 4-1 顯示了 EVM 的基本設置，其中包含評估隔離器性能所需的兩個電源。通過將電壓連接到 ISO164x 器件數據表中建議工作范圍內的 Vcc1 和 Vcc2 來為該評估模塊供電。Vcc1 和 Vcc2 電源的典型電壓電平為 3.3V 和 5V?？梢允褂脝为?dú)的電源來提供每個電源電壓，并且它們不需要具有相同的值。如果要在相同的電源電壓下評估兩側，則只需一個電源即可為 EVM 的兩側供電。

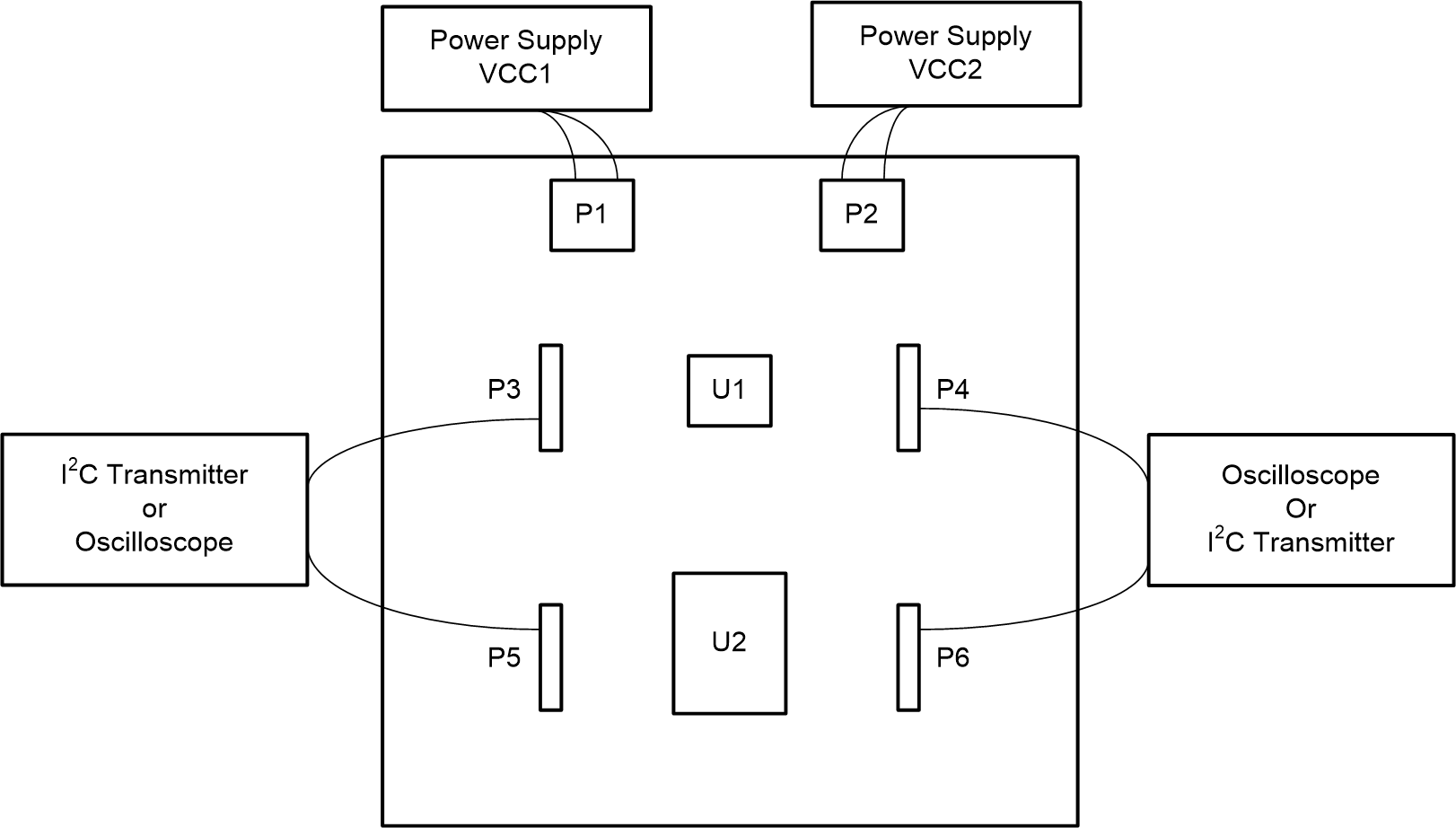

圖 4-1 基本 EVM 操作盡管 ISO1640 和 ISO1641 器件具有雙向數據通道，但當 1 側（SDA1 和 SCL1）連接到 I2C 網絡的單個控制器或節點，而 2 側（SDA2 和 SCL2）連接到 I2C 總線時，器件性能最佳。請注意，如果使用 ISO1641，在 SCL2 引腳上提供輸入信號不會在 SCL1 上產生任何變化的輸出：SCL1 保持上拉至 Vcc1
表 4-1 顯示了基本測試的跳線配置信息。
| 標簽 | 說明 |
|---|---|
| U1 | ISO164xD，默認安裝 ISO1640D |
| U2 | ISO1640DW/ISO1641DW，默認不安裝 |
| P1 | 用于 1 側電源 Vcc1 的 2 引腳跳線 |
| P2 | 用于 2 側電源 Vcc2 的 2 引腳跳線 |
| P3 | 連接至 Vcc1、GND1 和 SDA1 的 3 引腳跳線 |
| P4 | 連接至 Vcc2、GND2 和 SDA2 的 3 引腳跳線 |
| P5 | 連接至 Vcc1、GND1 和 SCL1 的 3 引腳跳線 |
| P6 | 連接至 Vcc2、GND2 和 SCL2 的 3 引腳跳線 |
