ZHCUAE3A February 2019 – April 2021 ISOW1412
6 EVM 設置和操作

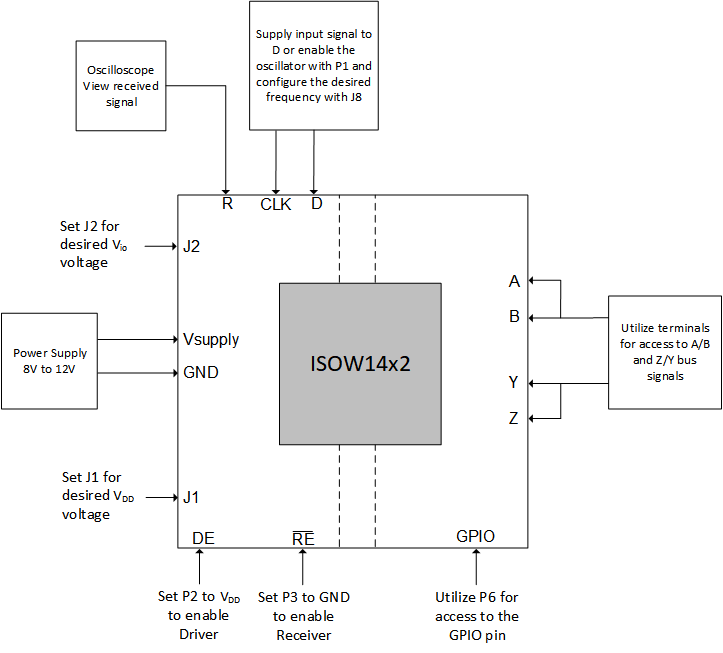

圖 6-1 顯示了具有評估器件性能所需的使用單個電源的 EVM 的基本設置。
使用器件數據表中給定范圍內的電壓。EVM 上的 LDO 將提供通過其跳線配置的 VDD。理想情況下，EVM 的電源電壓應介于 8V 和 12V 之間。ISOW1412 將產生隔離式電源提供給 VISOOUT，該 VISOOUT 連接到 EVM 上的 VISOOIN。
該 EVM 具有板載振蕩器器件，可用于向 ISOW1412 的 D 引腳提供時鐘信號。振蕩器通過跳線 P1 橋接到 D 輸入，并可通過更改 J8 的配置將其配置為輸出 12Mbps 或 500kbps。如需對 EVM 進行任何發射測試，建議使用板載振蕩器。
EVM 上有兩個 LDO，分別提供 VDD 和 VIO 電壓。用戶可以通過重新配置 J1 和 J2 上的跳線來更改 LDO 輸出電壓。J1 控制提供 VDD 的 LDO 的輸出電壓，可以是 3.3V 或 5V。J2 控制提供 VIO 的 LDO 的輸出電壓，可以是 1.8V、3.3V 或 5V。
J4 和 J3 分別是用于接入 A/B 和 Z/Y 總線線路的端子。這些引腳可用于連接其他 RS-485 器件。
A. 正常收發器運行需要激活驅動器和接收器部分。將接收器使能引腳 (RE) 設置為邏輯低電平，將驅動器使能引腳 (DE) 設置為邏輯高電平，以啟用驅動器和接收器。
圖 6-1 基本 EVM 設置表 6-1 顯示了有關基本測試的跳線配置信息。
表 6-1 跳線配置
| 連接 | 標簽 | 說明 |
|---|---|---|
| J1 | 3.3V 和 5V | 連接此跳線選擇所需的 VDD 電壓，可以是 3.3V 或 5V。 |
| J2 | 1.8V、3.3V、5V | 連接此跳線選擇所需的 VIO 電壓，可以是 1.8V、3.3V 或 5V。 |
J8 | J8 | 連接此跳線選擇所需的振蕩器開關頻率。 |
P1 | VDD IO、VDD OSC | 連接此跳線加電并啟用振蕩器。 |
| P2 | VDD IO、DE、GND1 | 在中間引腳和 GND1 之間連接此跳線，將 DE 引腳連接到低電平。當 DE 引腳為低電平時，驅動器輸入被禁用。在中間引腳和 VDD IO 之間連接此跳線，將 DE 引腳連接到高電平。當 DE 引腳為高電平時，驅動器輸入被啟用。將 DE 引腳連接到 VDD IO 進行全面運行測試。 |
P3 | VDD IO、RE、GND1 | 在中間引腳和 GND1 之間連接此跳線，將 RE 引腳連接到低電平。當 RE 引腳為低電平時，接收器被啟用。將 RE 引腳連接到 GND1 進行全面運行測試。在中間引腳和 VDD IO 之間連接此跳線，將 RE 引腳連接到高電平。當 RE 引腳為高電平時，接收器被禁用。 |
P7 | VDD IO、EN、GND1 | 在中間引腳和 GND1 之間連接此跳線，禁用直流/直流轉換器。使跳線保持?jǐn)嚅_或連接到 VDD IO，啟用直流/直流轉換器。 |
