ZHCUAC9A January 2021 – May 2021 TPS62901 , TPS62902 , TPS62903

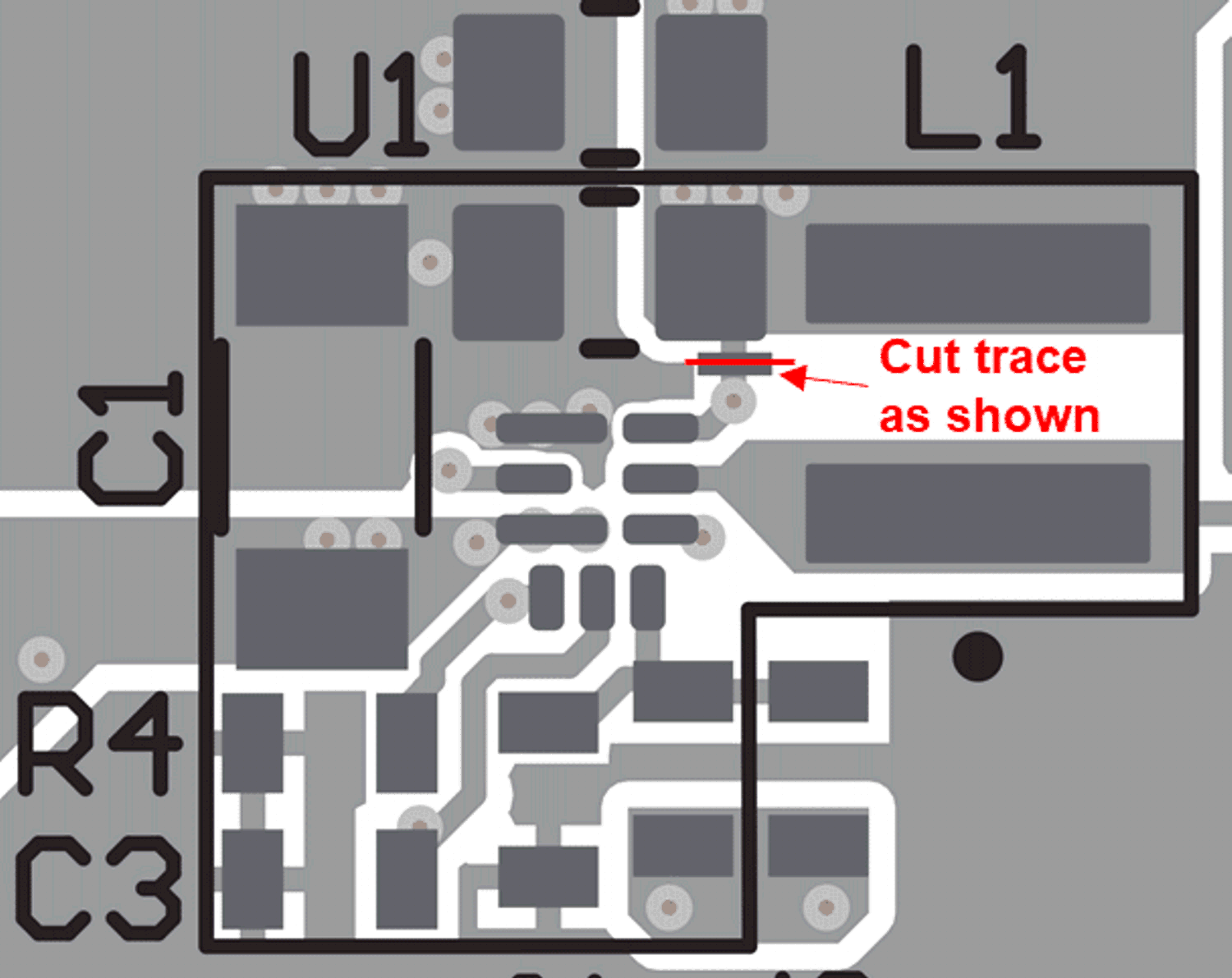

可通過略微改變電路來測量環(huán)路響應。首先,在 PCB 背面的 R9 焊盤上安裝一個 10Ω 電阻。將這些電阻器墊隔開以能夠安裝 0603 大小的電阻器。接下來,切斷引腳 3 和 C2 上過孔之間頂層的一小段跡線。圖 1-1 顯示了此更改。完成這些更改后,交流信號(建議使用 10mV 峰-峰值幅度)通過所添加的 10Ω 電阻器注入控制環(huán)路。圖 4-2 顯示了此測試的結果。
