ZHCUAC0A October 2014 – September 2022 AMC1304L05 , AMC1304L25 , AMC1304M05 , AMC1304M25 , AMC1304M25-Q1
選擇的整流二極管必須具有低正向電壓,以便盡可能為轉(zhuǎn)換器輸出提供電壓。當用于高頻開關(guān)應(yīng)用時,整流器還必須具有較短的恢復時間。肖特基二極管滿足這兩個要求。MBR0520L 在 8mA 正向電流下的典型正向電壓約為 100mV,用于此低壓設(shè)計。圖 5-3 顯示了 MBR0520L 二極管的正向電壓與正向電流特性。

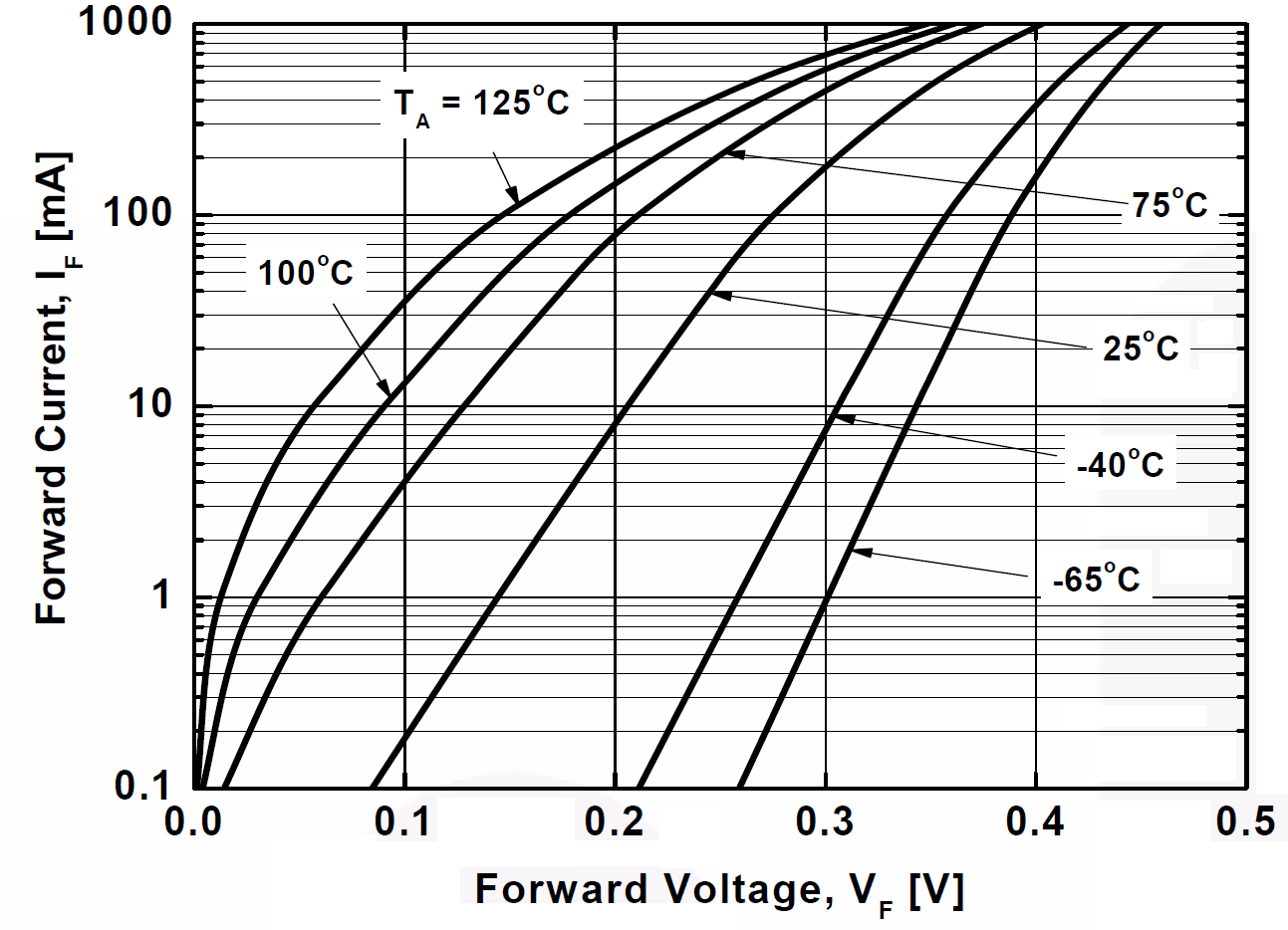

圖 5-3 整流二極管的正向電壓
