3 原理圖、物料清單和 PCB 布局

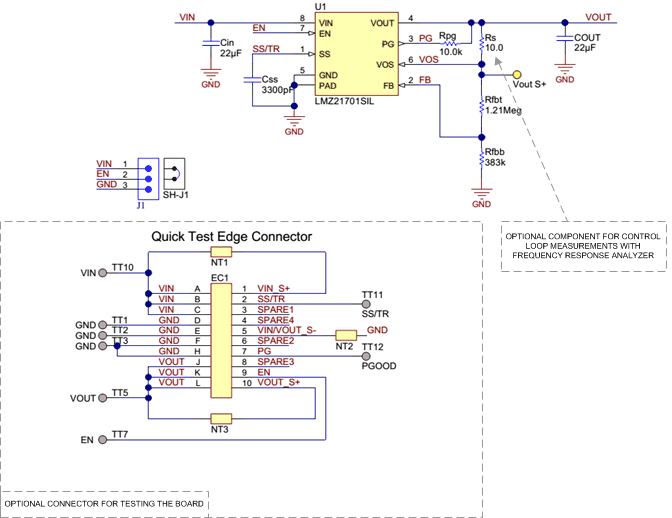

圖 3-1 評估板原理圖表 3-1 物料清單，VIN = 5V 至 17V，VOUT = 3.3V，
IOUT (MAX) = 1000mA (LMZ21701)，650mA (LMZ21700)
IOUT (MAX) = 1000mA (LMZ21701)，650mA (LMZ21700)
| 名稱 | 說明 | 外殼尺寸 | 制造商 | 制造商器件型號 | 數量 |
|---|---|---|---|---|---|
| U1 | SIMPLE SWITCHER 微型模塊 | SIL0008E | 德州儀器 (TI) | LMZ21701SIL / LMZ21700SIL | 1 |
| CIN | 電容，陶瓷，22μF，25V，±10%，X7R | 1210 | MURATA（村田） | GRM32ER71E226KE15L | 1 |
| COUT | 電容，陶瓷，22μF，10V，±20%，X5R | 0805 | TAIYO YUDEN | LMK212BJ226MG-T | 1 |
| CSS | 電容，陶瓷，3300pF，50V，±10%，X7R | 0402 | MURATA（村田） | GRM155R71H332KA01D | 1 |
| J1 | 接頭，TH，100mil，1x3，鍍金 | Samtec, Inc（申泰公司） | TSW-103-07-G-S | 1 | |
| Rfbb | 電阻，383kΩ，1%，0.063W | 0402 | Vishay-Dale（威世達勒） | CRCW0402383KFKED | 1 |
| Rfbt | 電阻，1.21MΩ，1%，0.063W | 0402 | Vishay-Dale（威世達勒） | CRCW04021M21FKED | 1 |
| Rpg | 電阻，10.0kΩ，1%，0.063W | 0402 | Vishay-Dale（威世達勒） | CRCW040210K0FKED | 1 |
| Rs | 電阻，10.0Ω，1%，0.063W | 0402 | Vishay-Dale（威世達勒） | CRCW040210R0FKED | 1 |
| SH-J1 | 分流器，100mil，鍍金，黑色 | Samtec, Inc（申泰公司） | SNT-100-BK-G | 1 | |
| TT1-12 | 引腳，雙轉塔，TH | Keystone Electronics | 1502-2 | 8 | |
| Vout S+ | 測試點，TH，微型，黃色 | Keystone Electronics | 5004 | 1 |

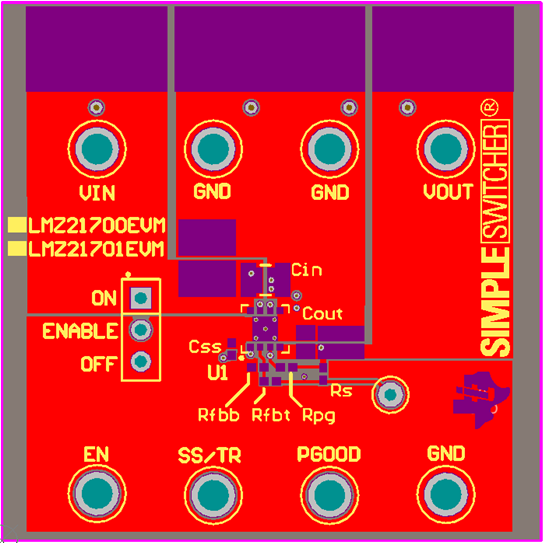

圖 3-2 評估板頂層

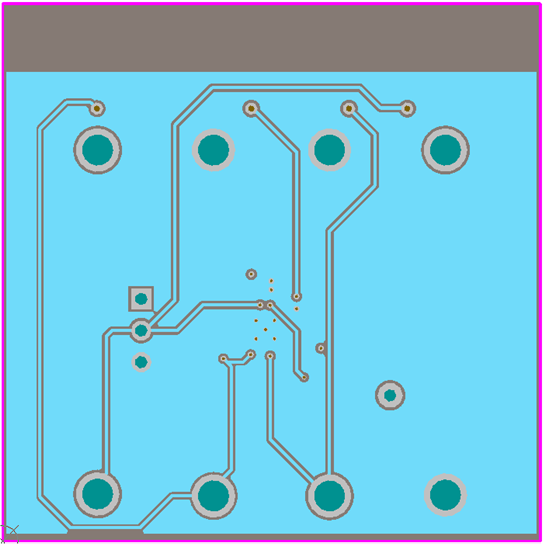

圖 3-4 評估板中層 2

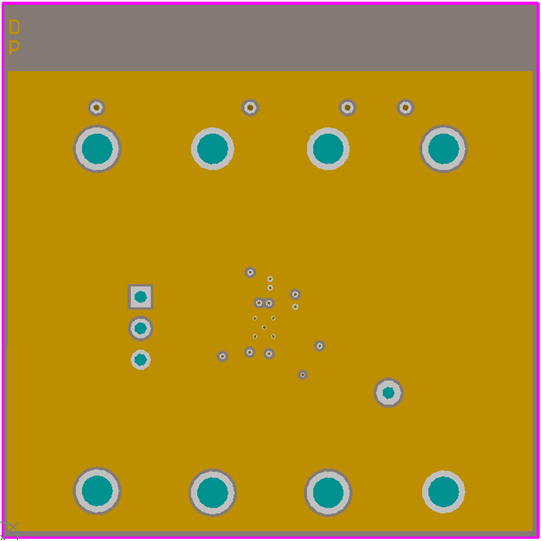

圖 3-3 評估板中層 1

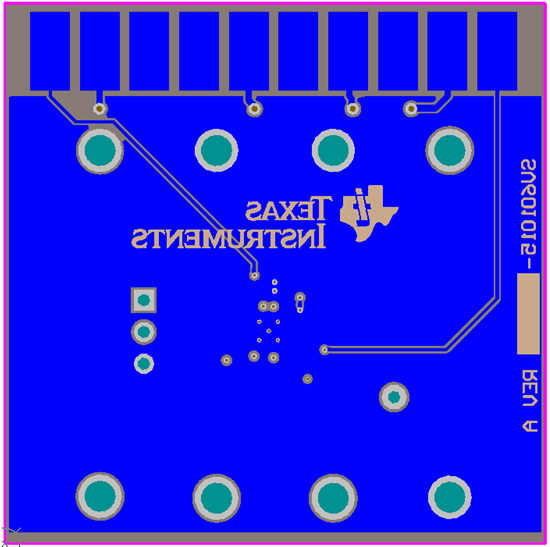

圖 3-5 評估板底層
