在“Data Plot”（數據圖）選項卡中，可以通過圖表查看數據，并可將數據保存到文件。圖表將配置為顯示原始數據或按鈕算法數據，具體取決于器件的寄存器設置。此外，可以啟用或禁用所需的通道以便包含在圖表中。請注意，“Data Plot”（數據圖）選項卡不會更改器件的寄存器配置，因此需要在“Register”（寄存器）選項卡上進行正確的寄存器配置。

點擊 Save Plot （保存數據圖）可將數據圖保存為 .csv 文件，或者點擊 Clear Plot （清除數據圖）以清除數據圖。此外，可以使用提供的文本框更改收集并保存的樣本數。延遲框有一個“Auto Delay”（自動延遲）復選框，可以根據寄存器設置自動計算樣本之間的最短延遲。如果選擇了連續采樣率，則會顯示快速計算部分，“Auto Delay”（自動延遲）將不再確定最佳時序。這是由于延遲函數中需要傳感器頻率。

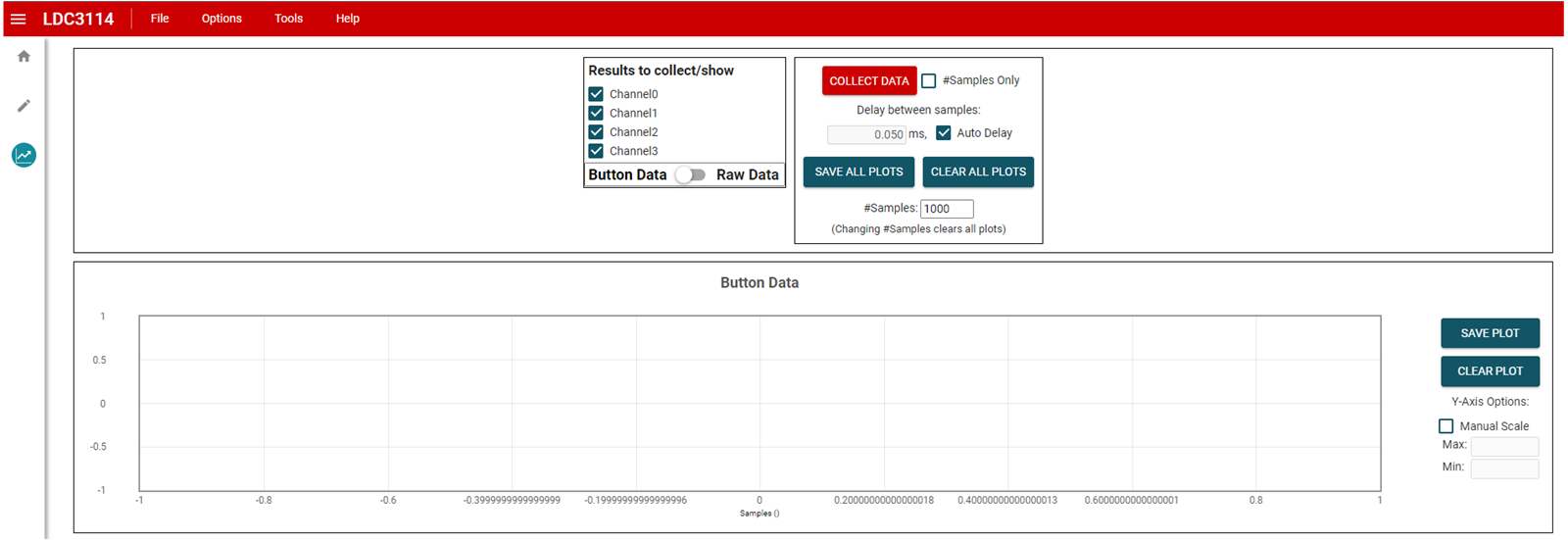

圖 2-4 數據圖.
