3.7 輸出電壓設置
TPS629210EEVM 默認配置為外部反饋，其輸出電壓由 R1 和 R2 設置為 3.3V。此外，如果使用內部反饋 (VSET) 配置，用戶可以切斷位于電路板背面的網帶 NT1（如圖 3-1 所示）。這樣會懸空 FB 引腳，從而使用內部 VSET 產生 3.3V 輸出電壓。還可以更改電阻 R1 和 R2，將輸出電壓設置為 0.6V 至 5.5V。有關推薦值，請參閱 TPS629210E 數據表。R2 的阻值為 34k，因此如果在移除 R1 的情況下選擇內部 (VSET)，則器件將調節至 1.8V 輸出電壓。
警告： 如果輸出電壓增大，請確保輸出電容器 C5 額定電壓大小合適。

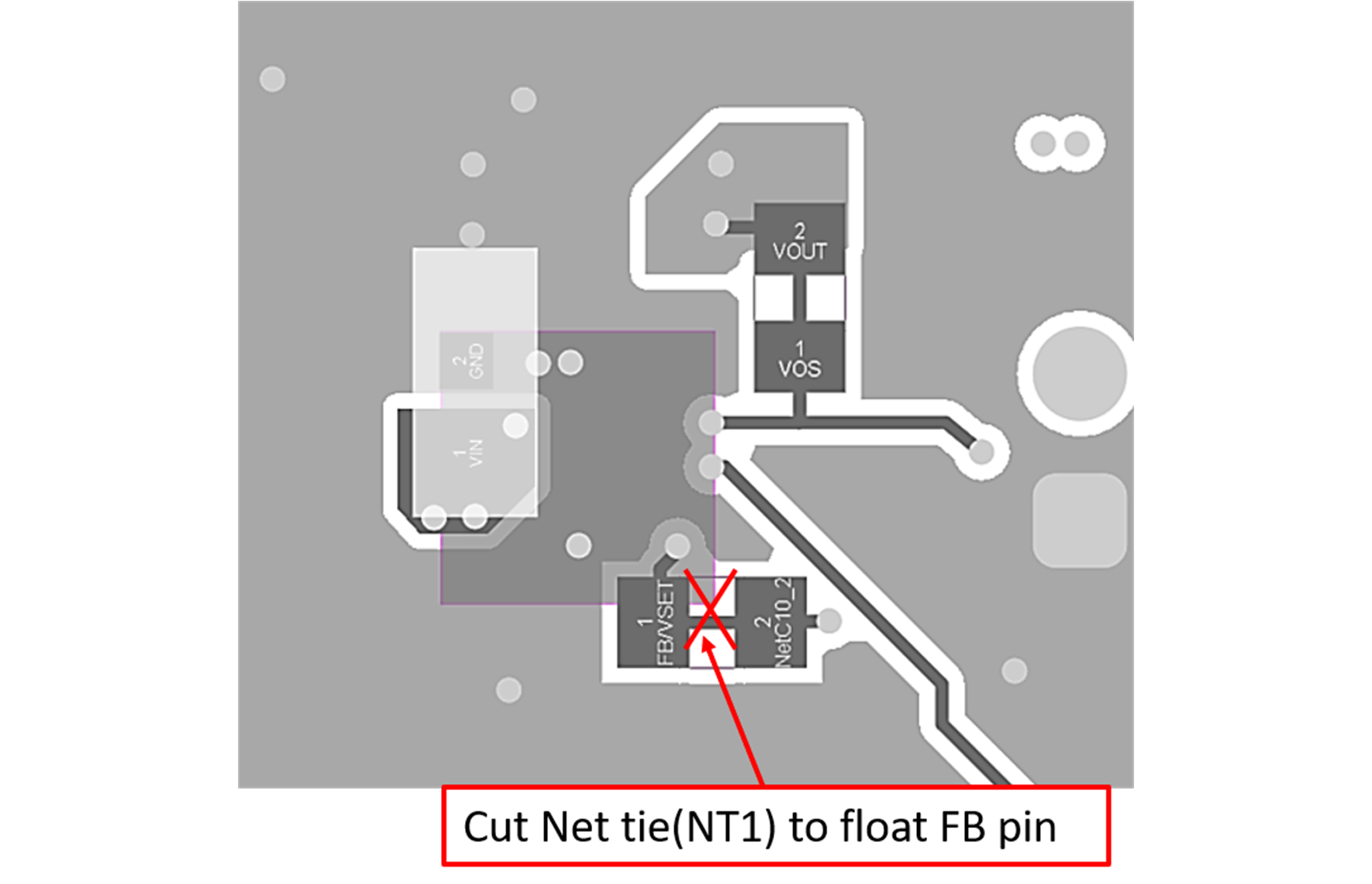

圖 3-1 內部反饋 (VSET) 配置電路板修改
