ZHCUA49A February 2014 – January 2022 LMZ31704 , LMZ31707 , LMZ31710
2 入門
圖 2-1 和圖 2-2 分別突出顯示了 2 個 LMZ31710 并聯的測試板和 4 個 LMZ31710 并聯的測試板的相關用戶接口項。極化 PVIN 電源端子塊用于連接到主機輸入電源，極化 VOUT 電源端子塊用于連接到負載。這些端子塊可接受高達 16 AWG 的導線。需要可選的雙電源運行時，使用極化 VBIAS 端子塊以及 VIN SELECT 跳線（P1）。請參閱 LMZ31710 采用 QFN 封裝且具有 2.95V 至 17V 輸入和電流共享的 10A 模塊 數據表，了解有關雙電源運行的更多信息。請參閱表 2-1 中 2 個 LMZ31710 并聯的測試板或 4 個 LMZ31710 并聯的測試板的端子塊編號。

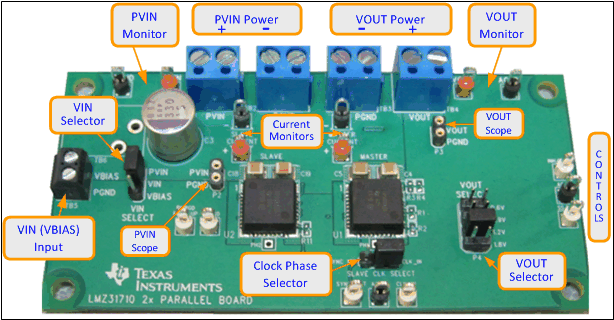

圖 2-1 測試板（2 個 LMZ31710）用戶接口

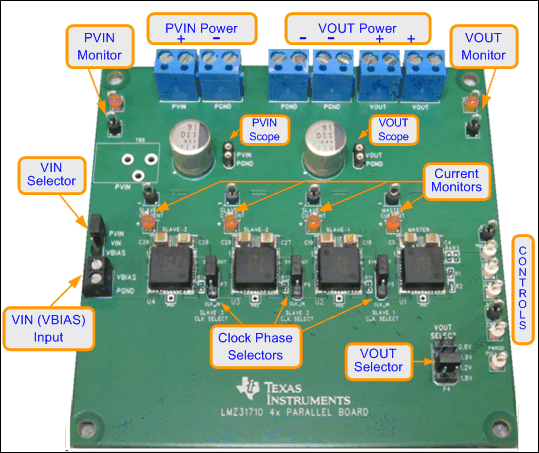

圖 2-2 測試板（4 個 LMZ31710）用戶接口| 函數 | 2 個 LMZ31710 | 4 個 LMZ31710 |
|---|---|---|
| PVIN 電源 | TB1 | TB1 |
| PGND（輸入） | TB2 | TB2 |
| PGND（輸出） | TB3 | TB3、TB4 |
| VOUT 電源 | TB4 | TB5、TB6 |
| VBIAS 輸入 | TB5 | TB7 |
PVIN 監測和 VOUT 監測測試點位于電源端子塊附近，用作電壓監測點，可連接數字電壓表來測量 PVIN 和 VOUT。
請勿將這些 PVIN 和 VOUT 監測測試點用作輸入電源或輸出負載連接點。連接到這些測試點的 PCB 跡線無法支持高電流。高電流可損壞 PCB 跡線。
PVIN 范圍和 VOUT 范圍測試點可用于通過示波器監測 PVIN 和 VOUT 波形。這些測試點旨在與配有低電感接地引線（接地彈簧，安裝到示波器接地筒）的無帽示波器探頭一起使用。每個測試點的兩個插座的中心間距為 0.1 英寸。示波器探頭尖端應連接到標有 PVIN 或 VOUT 的插座，示波器接地引線應連接到標有 PGND 的插座。
每個 LMZ31710 器件上方的電流監測測試點旨在與數字電壓表一起使用，以監測電路板底部 1mΩ 檢測電阻上的電流。位于電路板外圍的控制測試點可用于測試器件的特性。對這些測試點進行的任何外部連接都應以某個 AGND 測試點為基準。關于各控制測試點的更多信息，請參閱Topic Link Label3。
VOUT SELECT 跳線（P4）用于選擇所需的輸出電壓。向測試板供電之前，請確保已在合適的位置放置了跳線，以獲得所需的輸出電壓。請務必在更改跳線設置之前移除輸入電源。
