ZHCUA25B December 2007 – January 2022 TPS40195
6.3 環路分析（TP7、TP8、TP10）
TPS40195EVM 在反饋環路中包含一個 1.30k? 串聯電阻器，以允許將匹配阻抗信號注入反饋以進行環路響應分析。
- 按照Topic Link Label5.2和圖 5-1 中所述設置 EVM。
- 將輸入信號幅度測量探頭（通道 A）連接到 TP7，如圖 6-2 所示。
- 將輸出信號幅度測量探頭（通道 B）連接到 TP8，如圖 6-2 所示。
- 將通道 A 和通道 B 的接地引線連接到 TP10，如圖 6-2 所示。
- 通過隔離變壓器在 R11（TP7 和 TP8）上注入 30mV 或更低的信號。
- 掃描頻率從 100 Hz 到 1MHz，使用 10-Hz 或更低的后置濾波器。
- 控制環路增益可以通過 20 × Log (ChannelB/ChannelA) 測量得出。
- 控制環路相位由通道 A 和通道 B 之間的相位差測量。
- 在進行其他測量之前，從 TP7 和 TP8 斷開隔離變壓器（信號注入反饋可能會干擾其他測量的準確性）。
- 請參閱Topic Link Label6.6來了解設備關閉。
有關此 EVM 的典型波特圖和瞬態性能，請參閱Topic Link Label7.5。

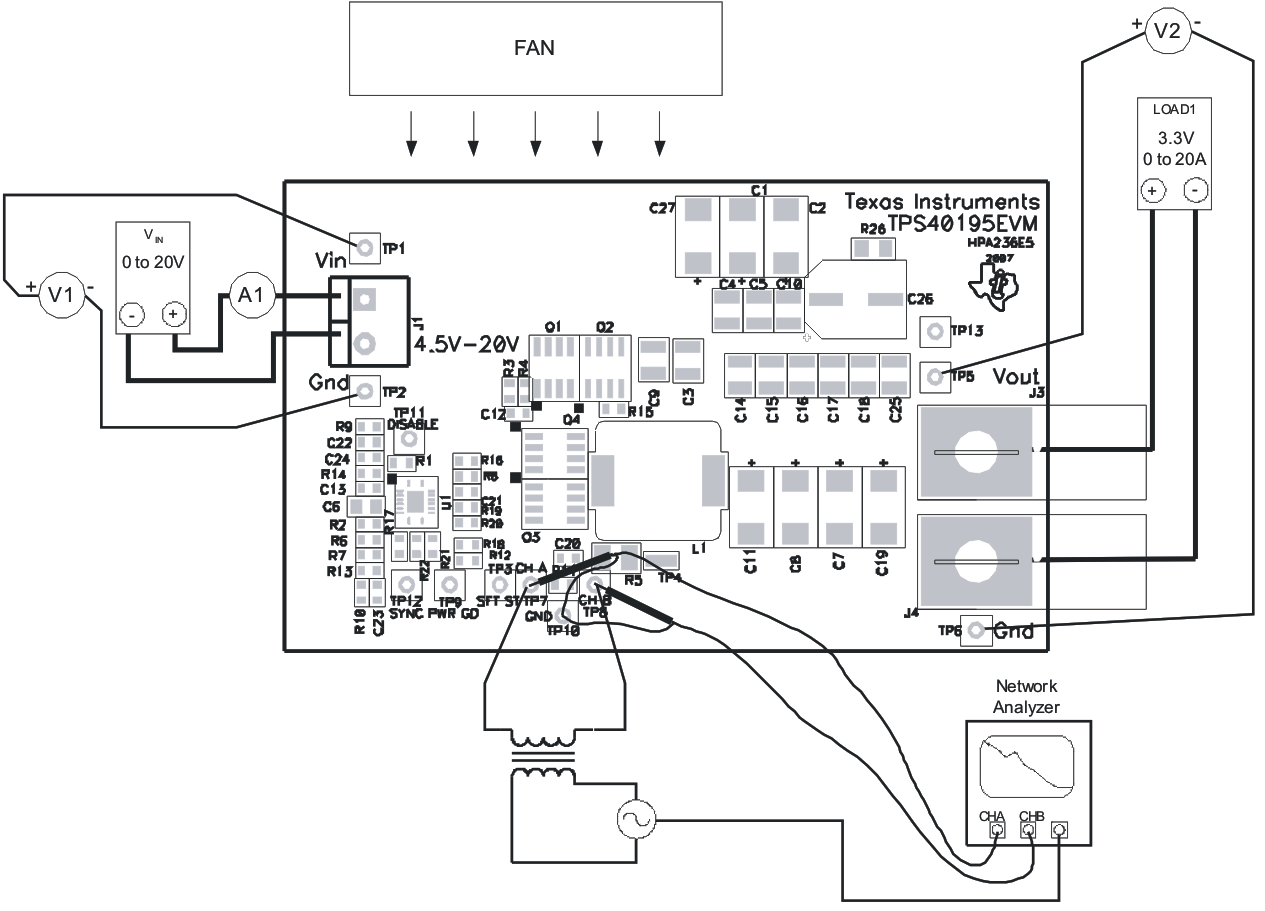

圖 6-2 控制環路測量設置
