啟動 Fusion GUI 時，選擇 IC_DEVICE_ID（圖 10-1）作為掃描模式，以查找 TPS546C23。

圖 10-1 選擇器件掃描模式

• 使用 Limits & On/Off 選項卡（圖 10-2）配置以下各項：
  • V_ref (Vout_Command)
  • OC 故障和 OC 警告
  • OT 故障和 OT 警告（內核溫度）
  • 電源正常狀態限制
  • 故障響應
  • UVLO
  • 開/關配置
  • 軟啟動時間（導通上升）
  • 裕度電壓

更改一個或多個可配置參數后，可以通過點擊 Store DefaultAll 將這些更改與非易失性存儲器相關聯。執行此操作后，系統會打開 confirm selection 彈出窗口，如果確認，這些更改便會與非易失性存儲器相關聯，從而將所有修改內容存儲到非易失性存儲器中。

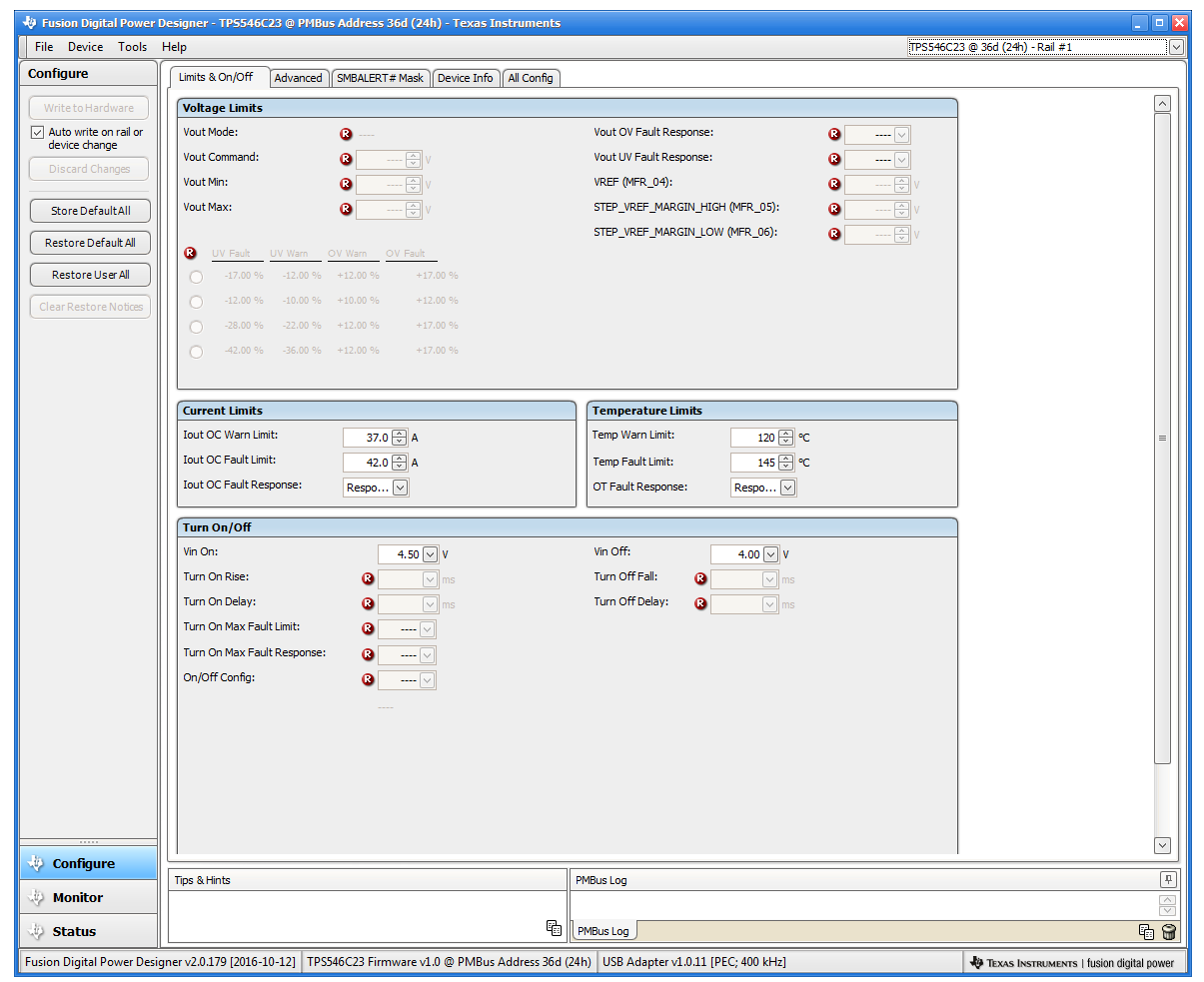

環路控制器器件和環路跟隨器器件連接到同一總線接口，可以使用右上角的下拉菜單切換視圖屏幕。在兩相堆疊系統中，如果檢測到器件為環路跟隨器，則會在 GUI 中禁用大多數可配置參數（圖 10-7）。

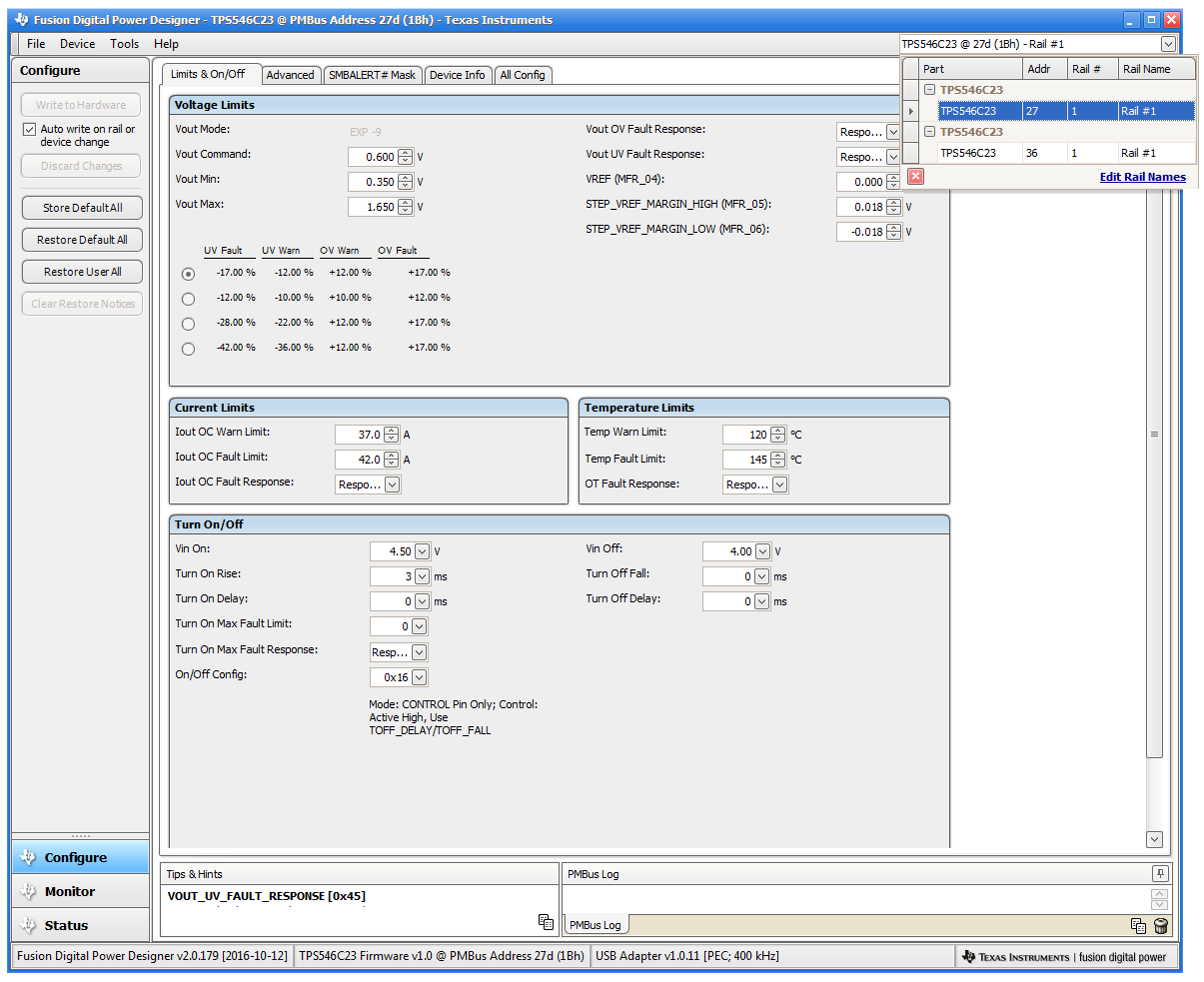

圖 10-2 配置 – 的限制和開/關

更改開/關配置時，系統會打開一個彈出窗口，其中包括選項的詳細信息（圖 10-3）。

圖 10-3 “ON/OFF Control”彈出窗口

• 使用 Advanced 選項卡（圖 10-4）配置以下各項：
  • OPTIONS：MFR_SPECIFIC_21 寄存器
  • API_OPTIONS：MFR_SPECIFIC_32 寄存器

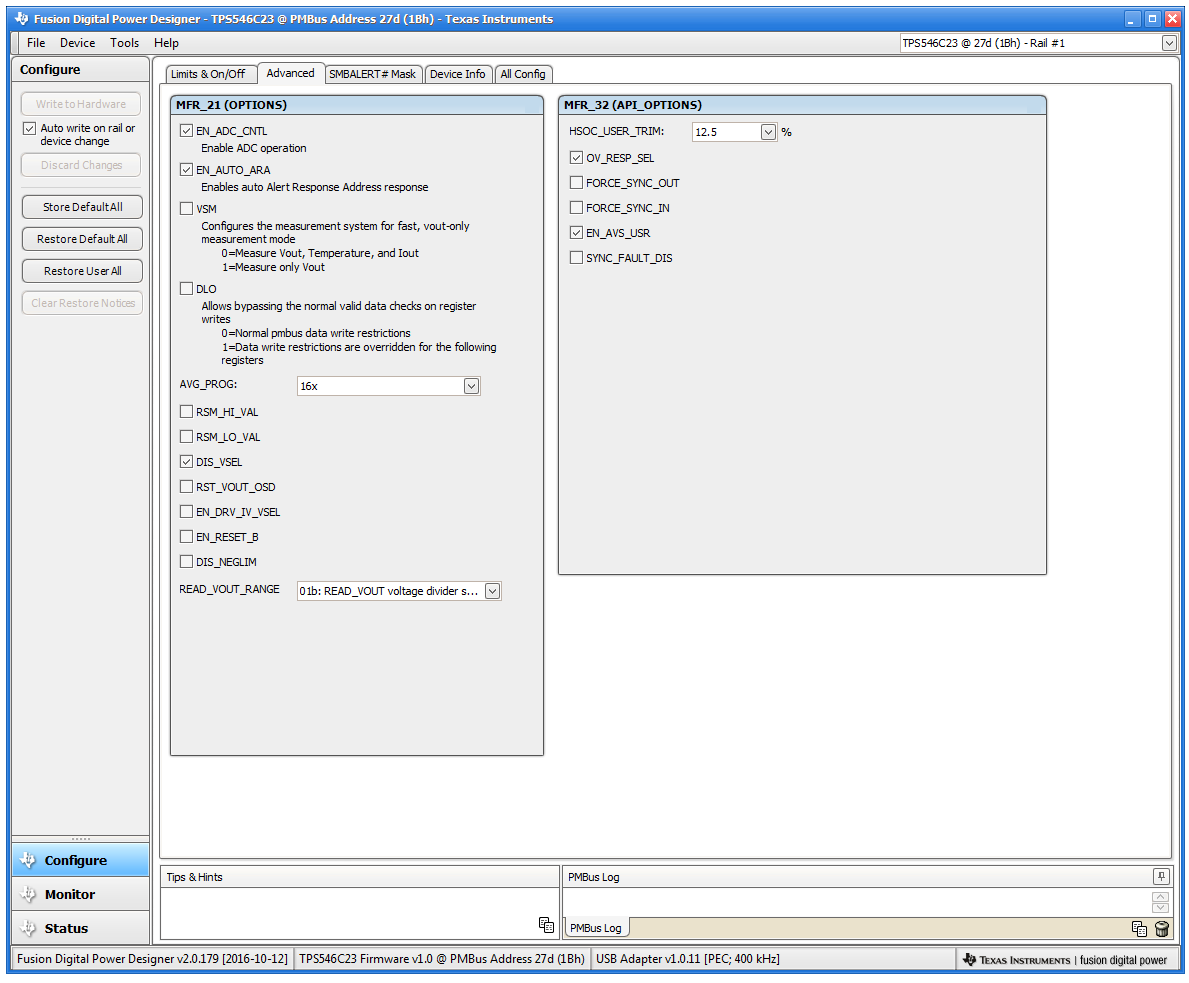

圖 10-4 配置 – Advanced

可以在 SMBALERT # Mask 選項卡（圖 10-5）中找到和配置可屏蔽的 SMBALERT 源。

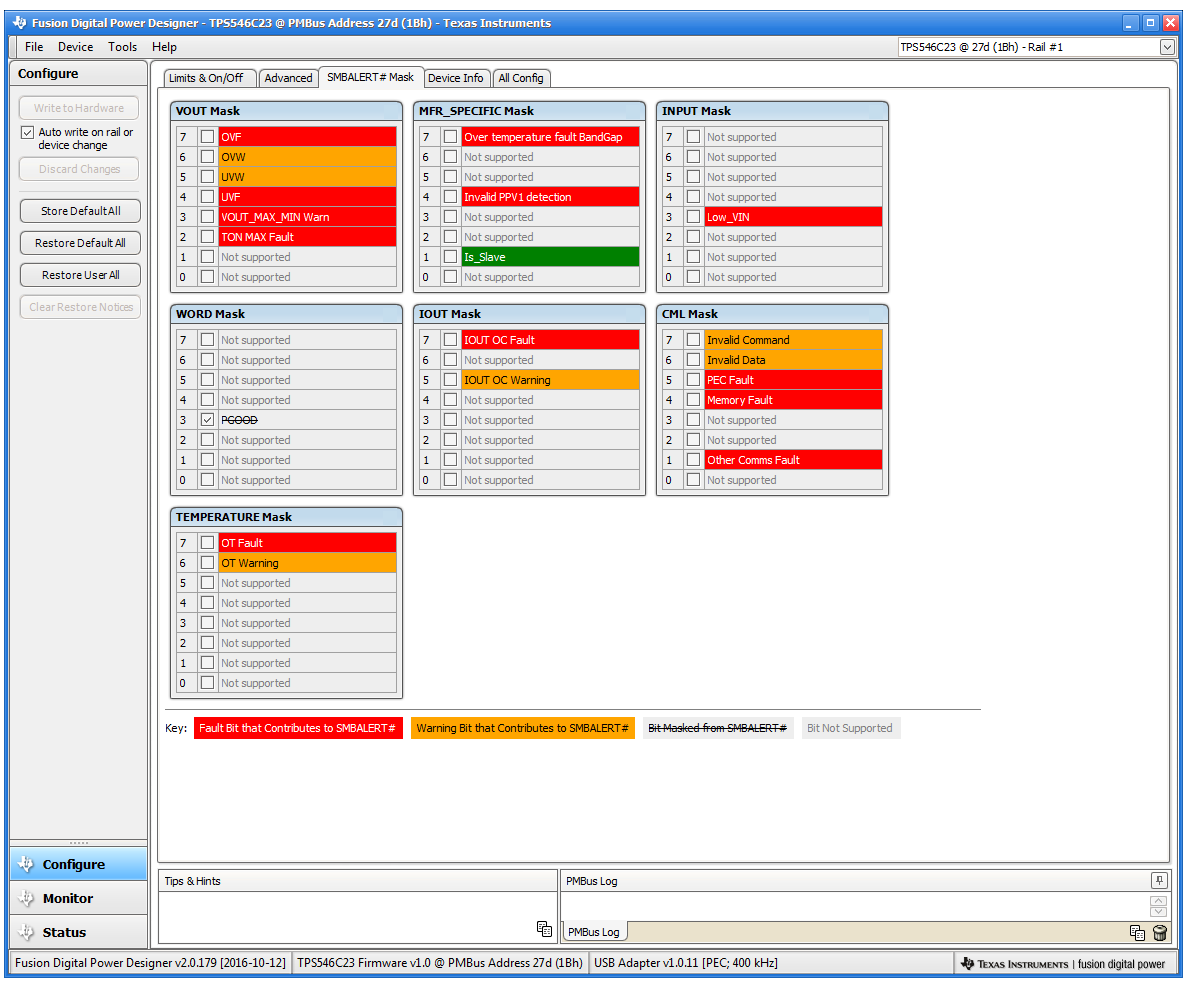

圖 10-5 配置 – SMBALERT # Mask

設備信息、“User Scratch Pad”、“Write Protection”選項，以及 Vout Scale Loop、Vout Transition Rate 和 Iout Cal Offset 的配置可以在 Device Info 選項卡（圖 10-6）中找到。

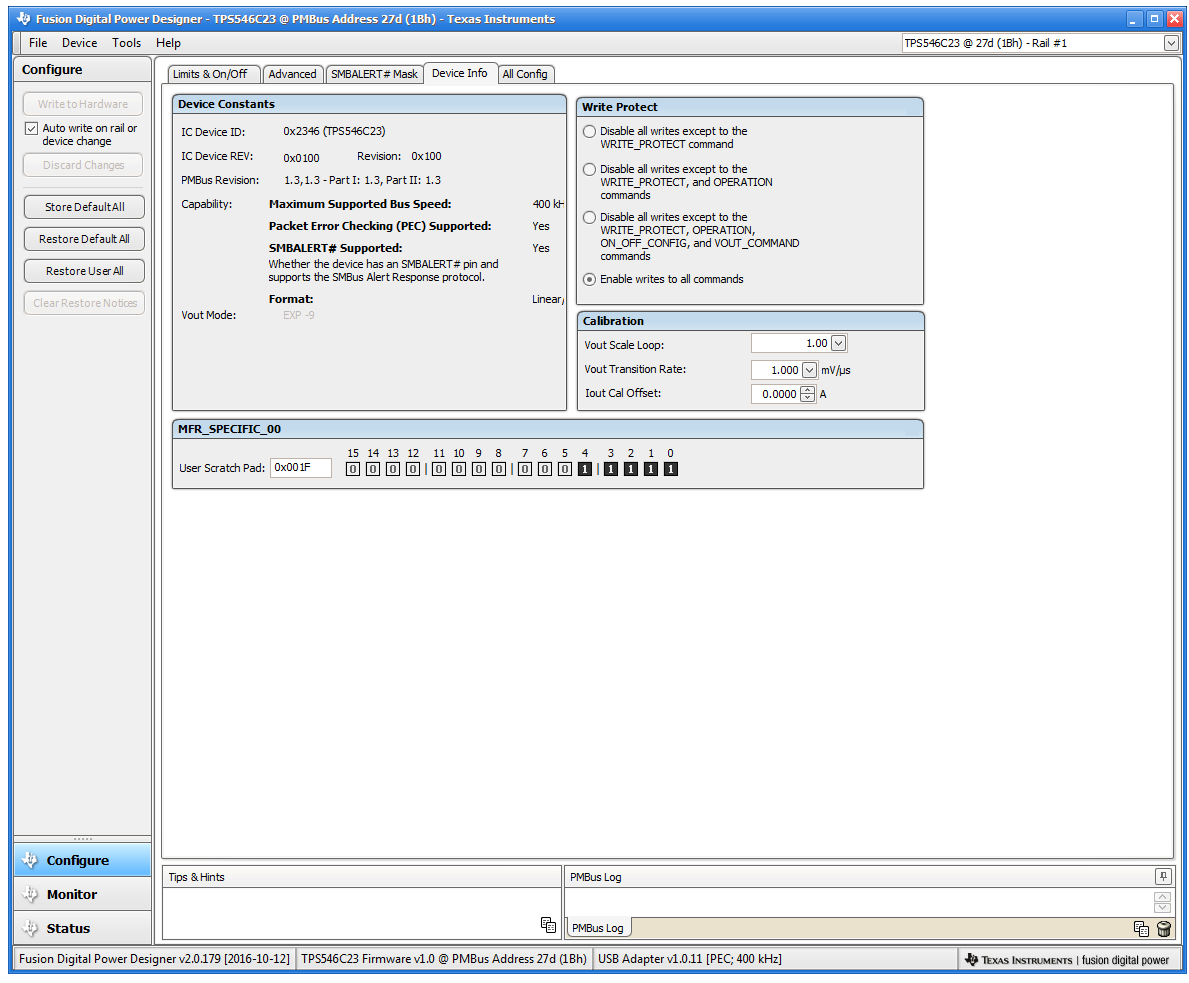

圖 10-6 配置 – Device Info

使用 All Config 選項卡（圖 10-7）配置所有可配置參數，該選項卡中還會顯示其他詳細信息，例如十六進制編碼。

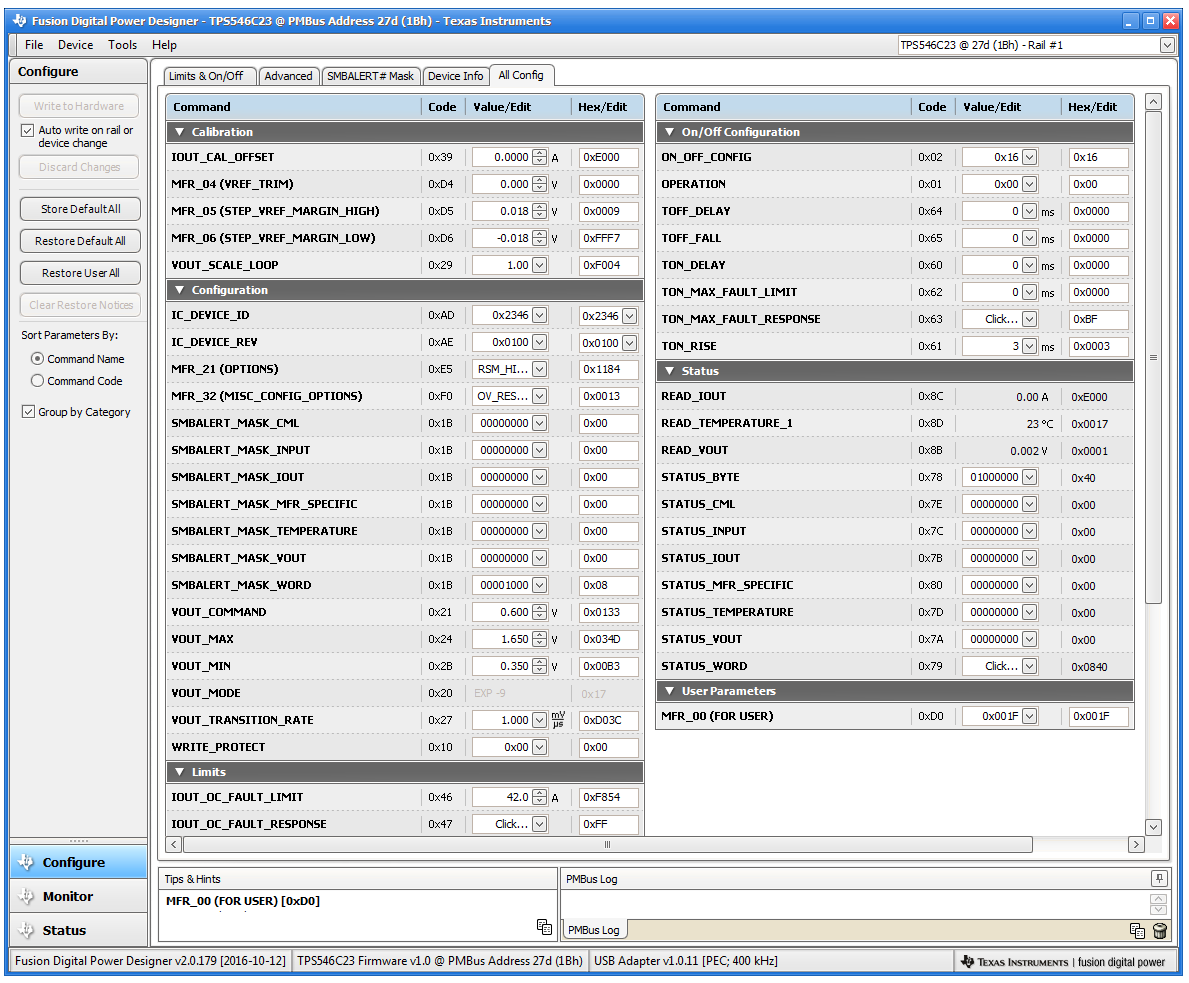

圖 10-7 配置 – All Config

選擇 Monitor 屏幕（圖 10-8）后，屏幕會改為顯示器件所衡量參數的實時數據。此屏幕包含以下各項：

• V_OUT、Iout、Temperature 和 Pout 的圖表
• Start/Stop Polling，它可以打開/關閉數據的實時顯示
• 快速訪問“On/Off config”
• 控制引腳激活和 OPERATION 命令
• 裕度控制
• 清除故障。選擇 Clear Faults 即可清除之前的所有故障標志。

兩個器件堆疊在一起時，環路控制器或環路跟隨器器件的 IOUT 讀數是器件本身支持的負載電流，因此 IOUT 讀數為總負載的一半。

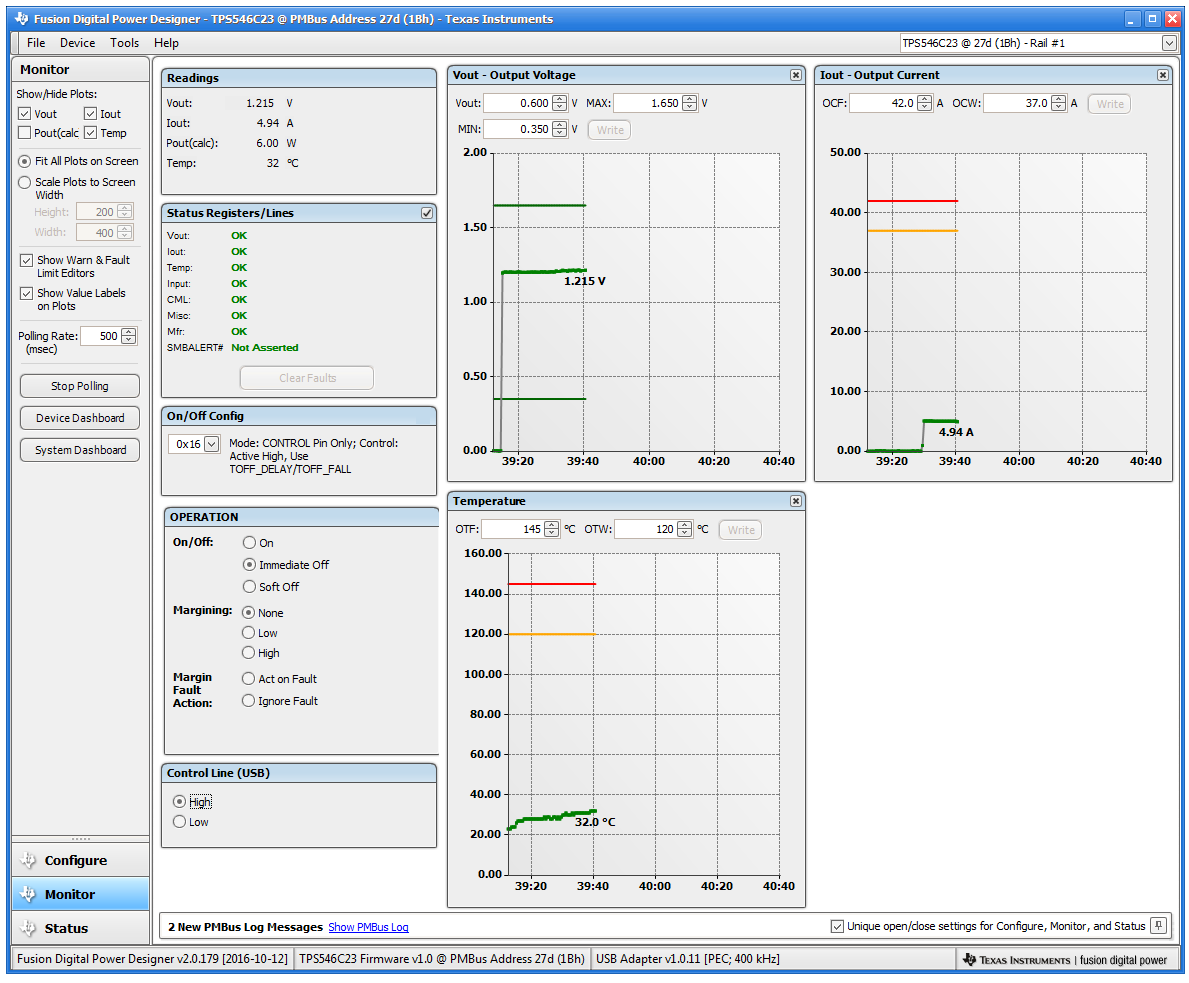

圖 10-8 總負載為 10A 時的“Monitor”屏幕

在左下角選擇 Status 屏幕（圖 10-9）即可顯示器件的狀態。

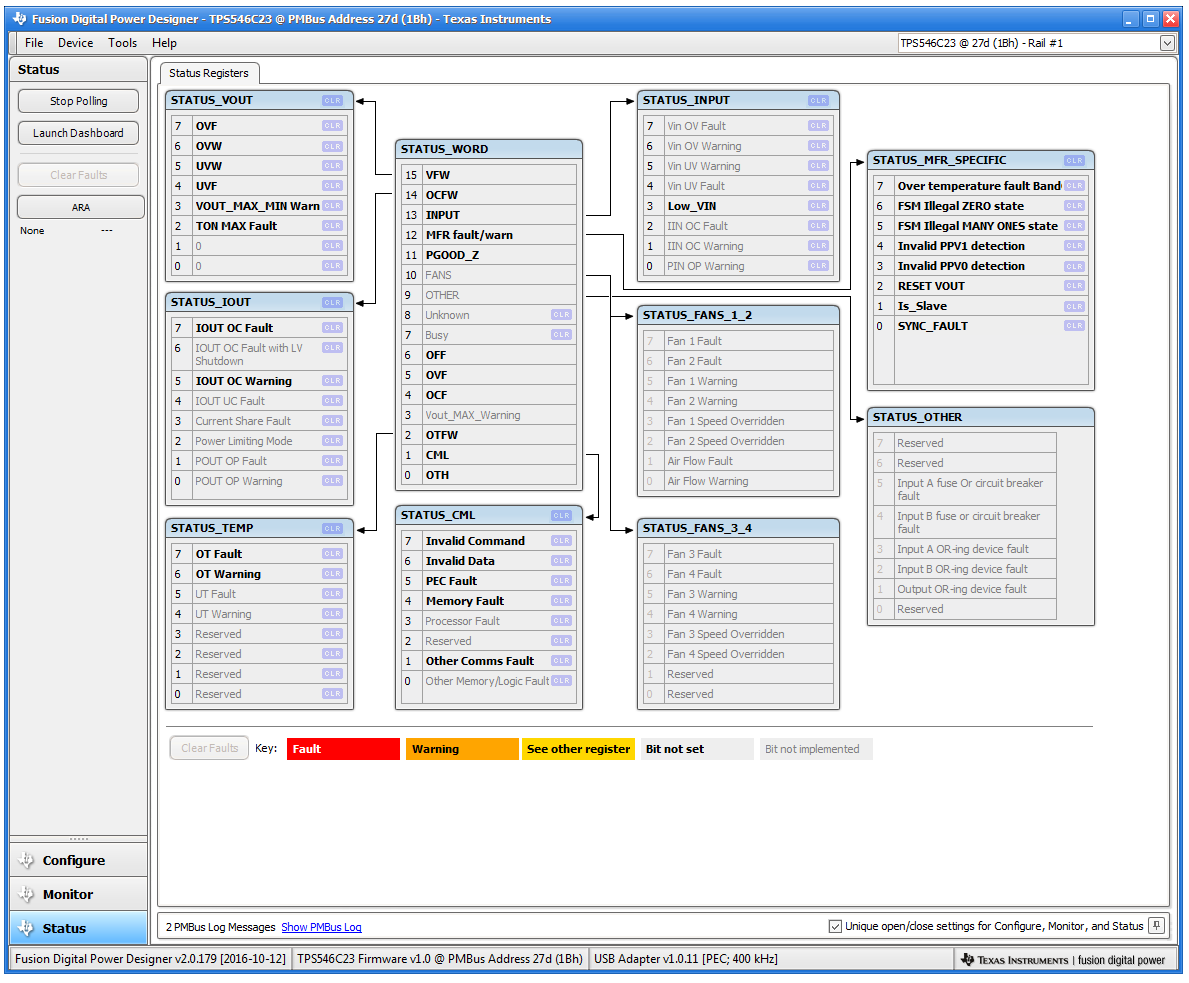

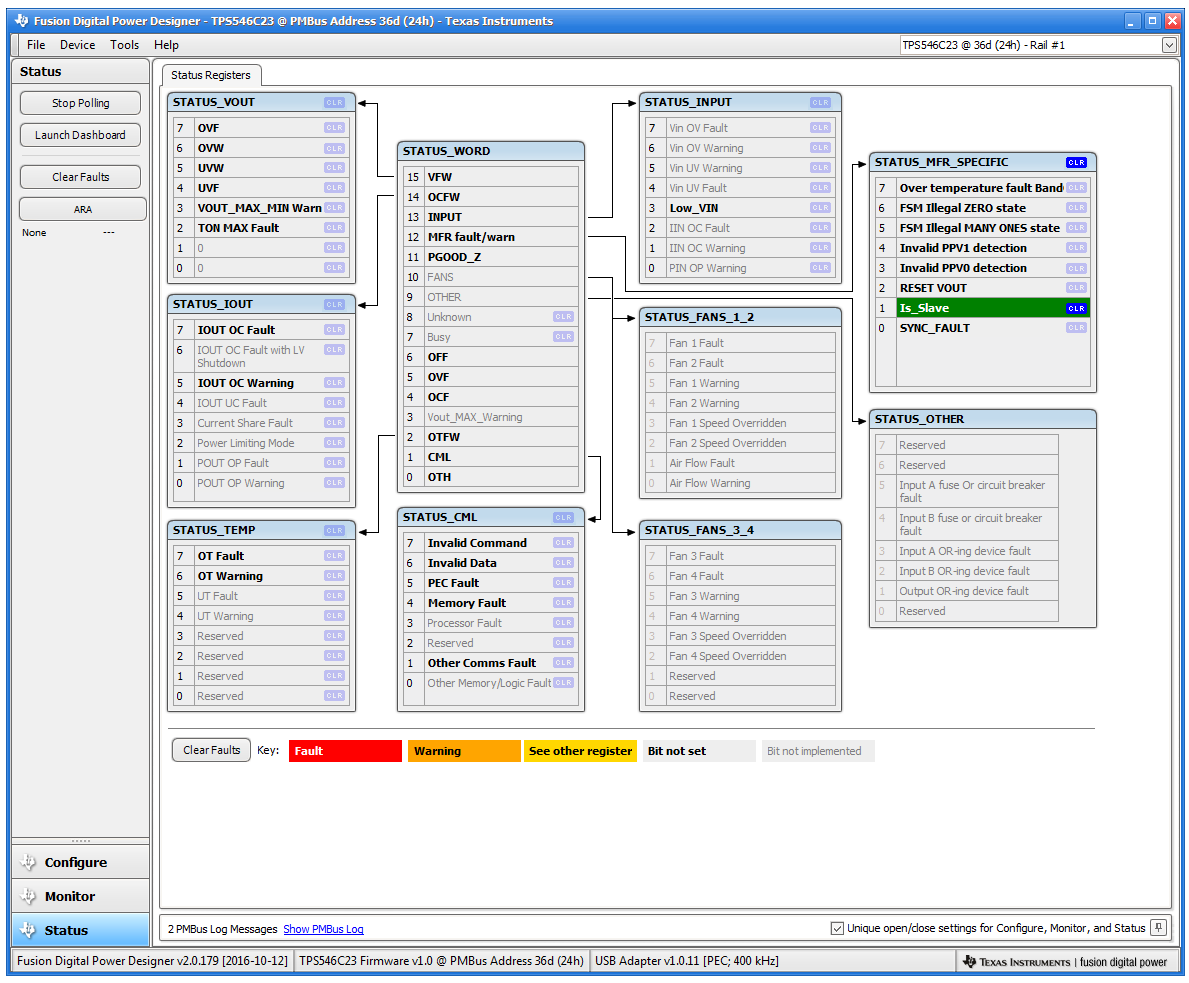

圖 10-9 “Status”屏幕
