ZHCU927 November 2022 TPS51215A
2.2.4 IMON 輸出
IMVP 多相 VR 控制器需要 IMON 輸出。IMVP 控制器有相關的輸入引腳，它們應該與 VCCIN_AUX 解決方案的 IMON 輸出相連接。
目前 IMON 輸出信號主要有以下兩種類型，這取決于所使用的 IMVP VR 控制器：
- 第一類 IMON 輸出是電感器 DCR 電流檢測信號。對于此類 IMON，IMVP VR 控制器有兩個差分 IMON 輸入引腳。此參考設計中提出的解決方案與此類 IMVP VR 控制器兼容。圖 2-1 中 Cfilter1 上的差分電壓信號是 IMON 輸出，可以直接與 VR 控制器連接。
- 第二類 IMON 輸出是與電感器平均電流成比例并以地為基準的單端電壓。此參考設計中提出的解決方案與此類 IMVP 控制器不兼容。
原理圖設計如圖 2-2 所示。

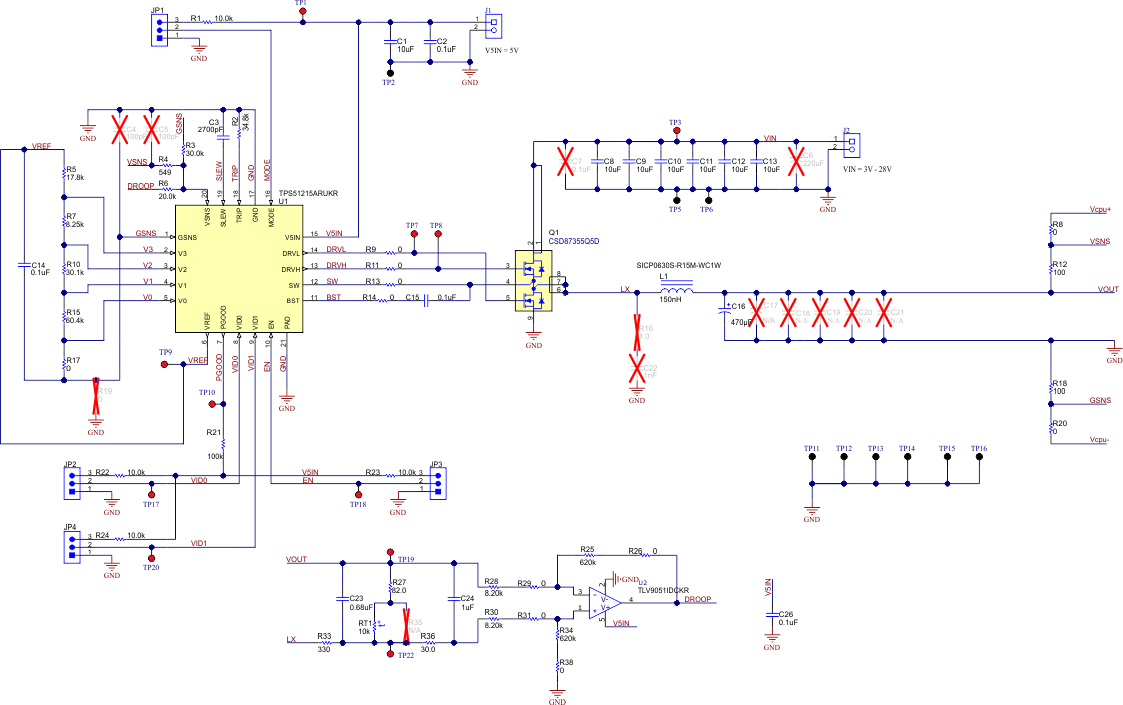

圖 2-2 TPS51215A 具有負載線路功能的電源解決方案原理圖圖 2-2 是此參考設計原理圖的主要頁面，其中僅包含與穩(wěn)壓器相關的電路。此處未顯示測試工具插入器的符號和放置在負載側（插入器側）的輸出電容器。
此參考設計的完整原理圖位于 TIDA-050057 中。
Topic Link Label2.4中介紹了實現(xiàn)原理。
