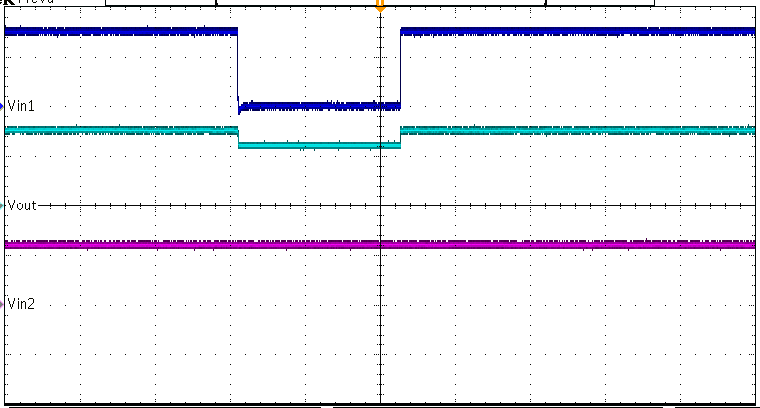

將 LM74700-Q1 用作 ORing 器件時，如果輸入電源電壓稍有不同，常見負載點的電壓將變?yōu)楦叩碾妷?。LM74700-Q1 可防止反向電流從常見負載點流至電壓較低的電源軌。本測試在兩個 EVM 的輸入端（第一個為 15V，第二個為 12V）各使用一個 LM74700DDFEVM，將兩個 EVM 的輸出端短接在一起。如圖 3-3 所示，EVM1 的 15V 電源在一段時間內處于關閉狀態，則輸出 (CH2) 降為 EVM2 的 12V 電源電壓。再次開啟 15V 電源時，EVM1 的輸出電壓升至 15V。CH1 表示 EVM1 的輸入，CH2 表示輸出，而 CH3 則表示 EVM2 的輸入。

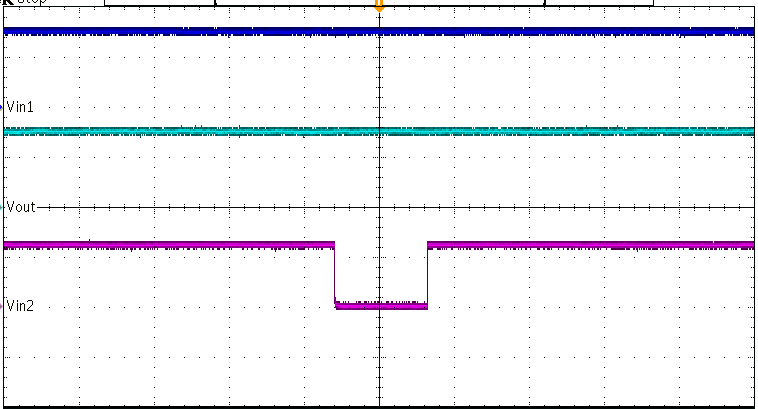

接下來，將 EVM2 的 12V 電源關閉一段時間后再打開，輸出 (CH2) 不發生變化。圖 3-4 顯示了該測試的變化曲線。
