5 電路板布局

圖 5-1 至圖 5-6 顯示了 LM61495RPHEVM 的電路板布局。EVM 提供電阻、電容器和跳線來配置輸出電壓和精密使能引腳并設置頻率和外部時鐘同步等 LM61495-Q1 功能。

PCB 針對熱性能進行了優化。電路板包含 4 層。頂層和底層有 2oz 銅，中間兩層有 1oz 銅。LM61495-Q1 沒有散熱焊盤，所以 IC 散熱的最好途徑是通過引腳接入電路板。PGND 引腳連接到大 GND 平面，后者將熱量散播到電路板的剩余部分。GND 平板還有散熱過孔，將熱量更高效地散播到其他層，以進一步改善熱性能。

PCB 還針對 EMI 性能進行了優化。這種布局最大限度地減少了 SW 和 BOOT 之類的高 dv/dt 節點的面積。小型高頻陶瓷輸入電容器放在非?？拷?IC 的位置，以最大限度地縮短 VIN 引腳通過電容器到 PGND 引腳所形成的環路。電路板背面還有 EMI 濾波器以及電感器、鐵氧體磁珠和濾波電容器選項，以調整所需的 EMI 性能。整個濾波器不一定能達到特定的 EMI 要求，但組件和焊盤可靈活調整。

螺紋接線端子 J1 和 J2 允許高電流接入電路板。跳線 J3 將 V_OUT 連接到 BIAS 以提高輕負載效率。跳線 J4 允許用戶選擇輸出電壓 5V 或 3.3V。J5 允許用戶打開或關閉展頻。J6 允許用戶在 AUTO 模式（輕負載下進行脈沖頻率調制）或 FPWM（強制脈寬調制）下運行器件。J6 上的 MODE/SYNC 引腳還可以作為 SYNC 引腳在需要時同步到外部時鐘。J7 使用戶能夠啟用或禁用 IC。

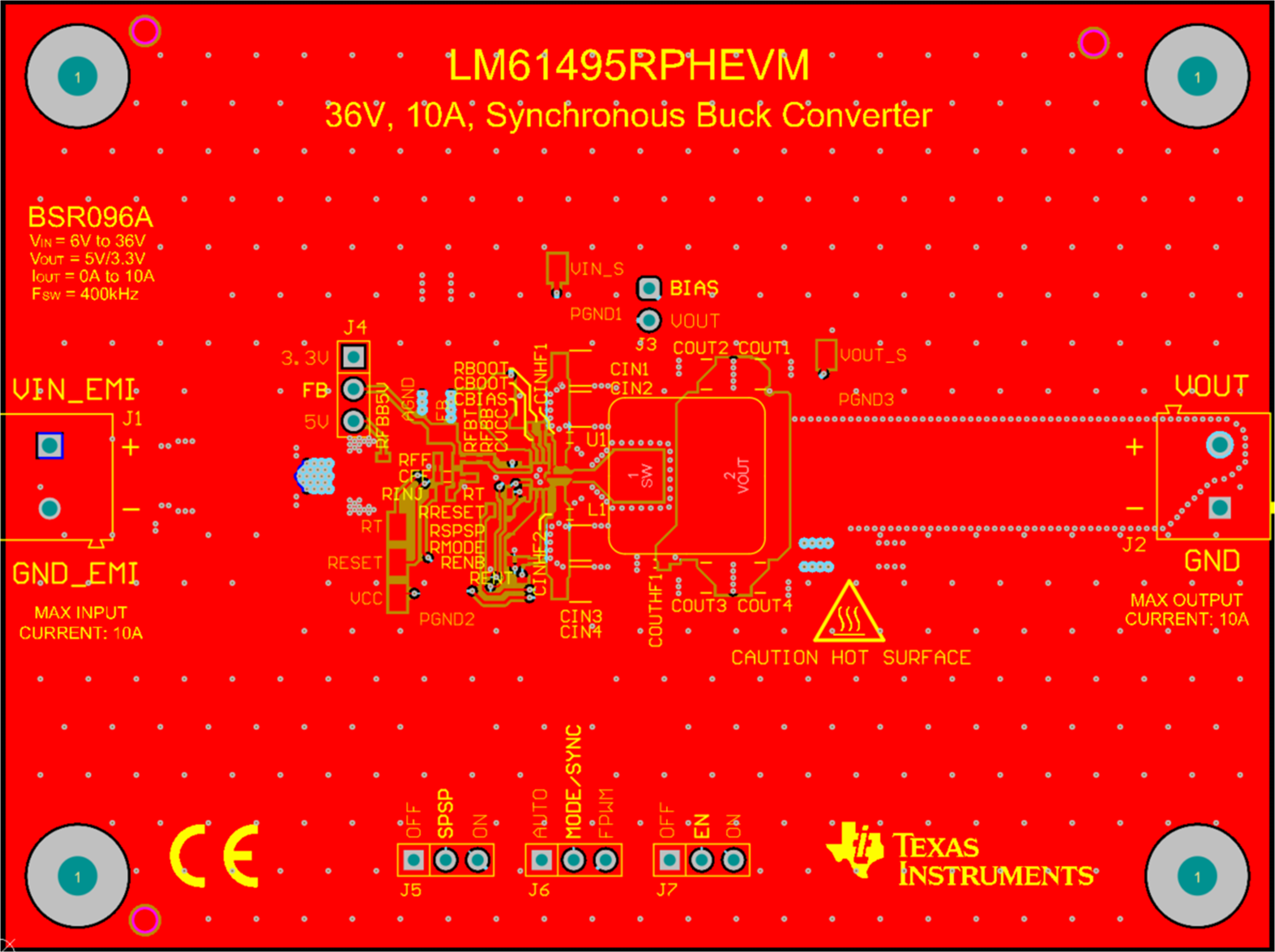

圖 5-1 頂層和頂部絲網

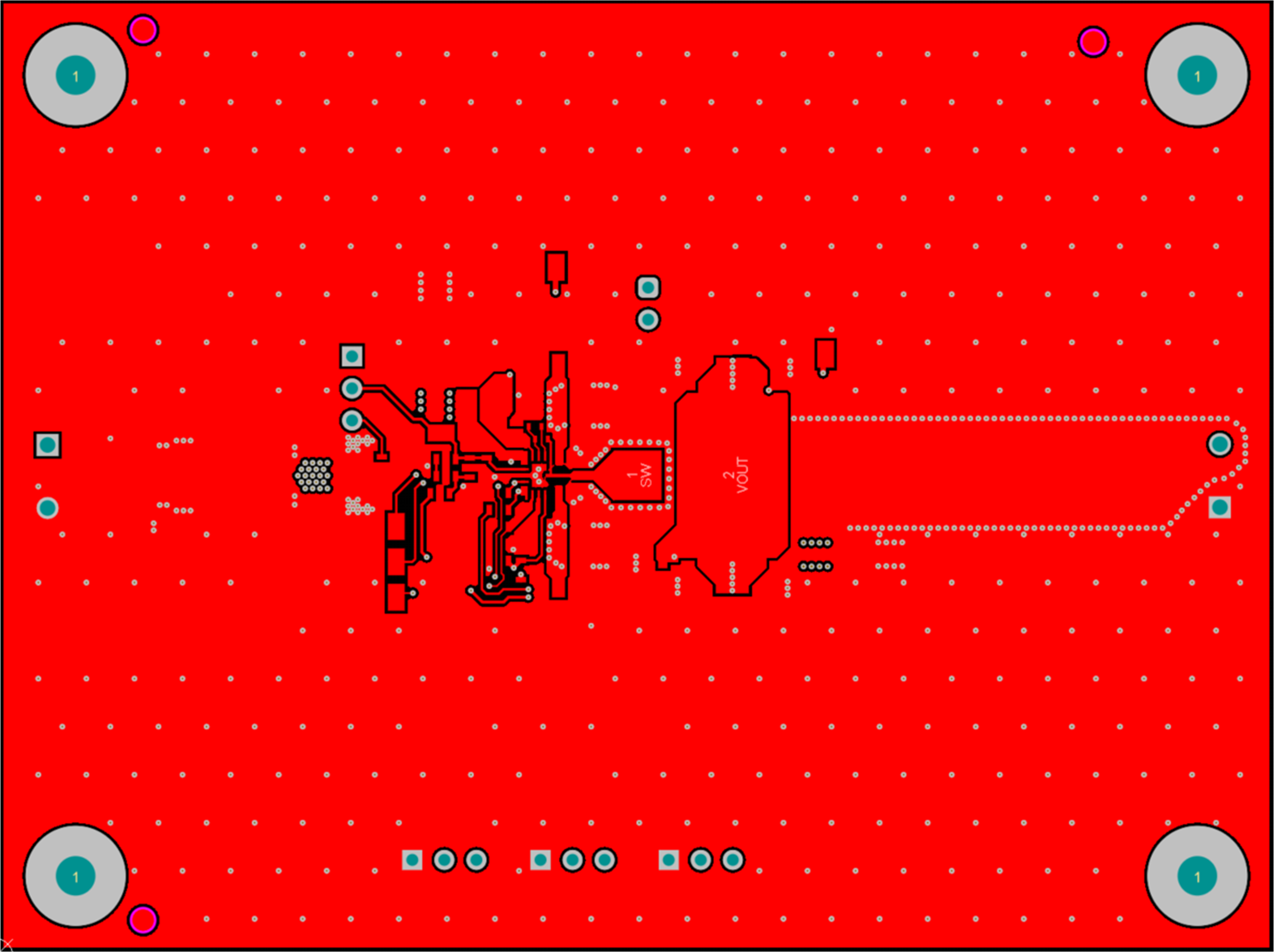

圖 5-2 頂層布線

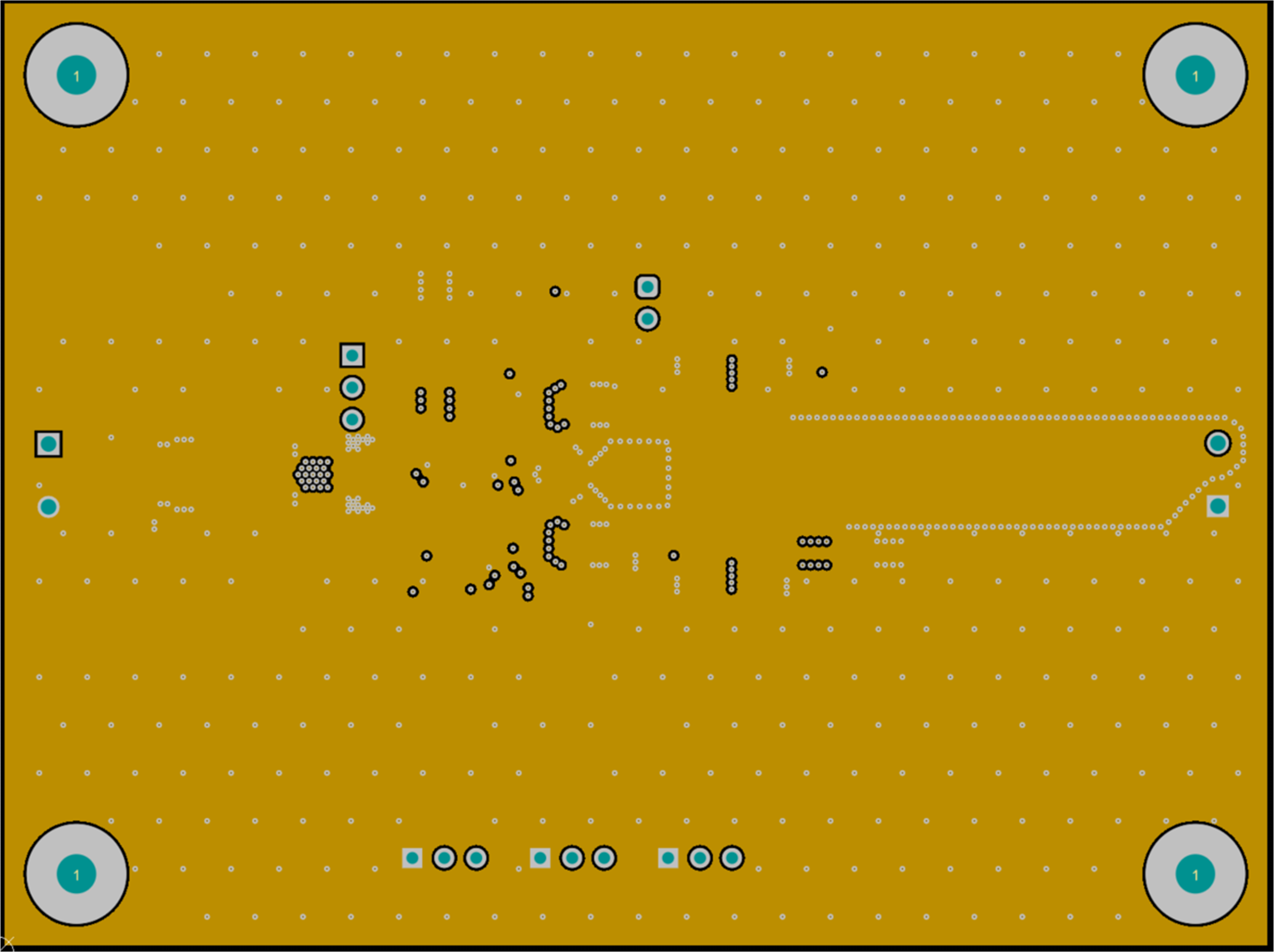

圖 5-3 中層 1 接地平面

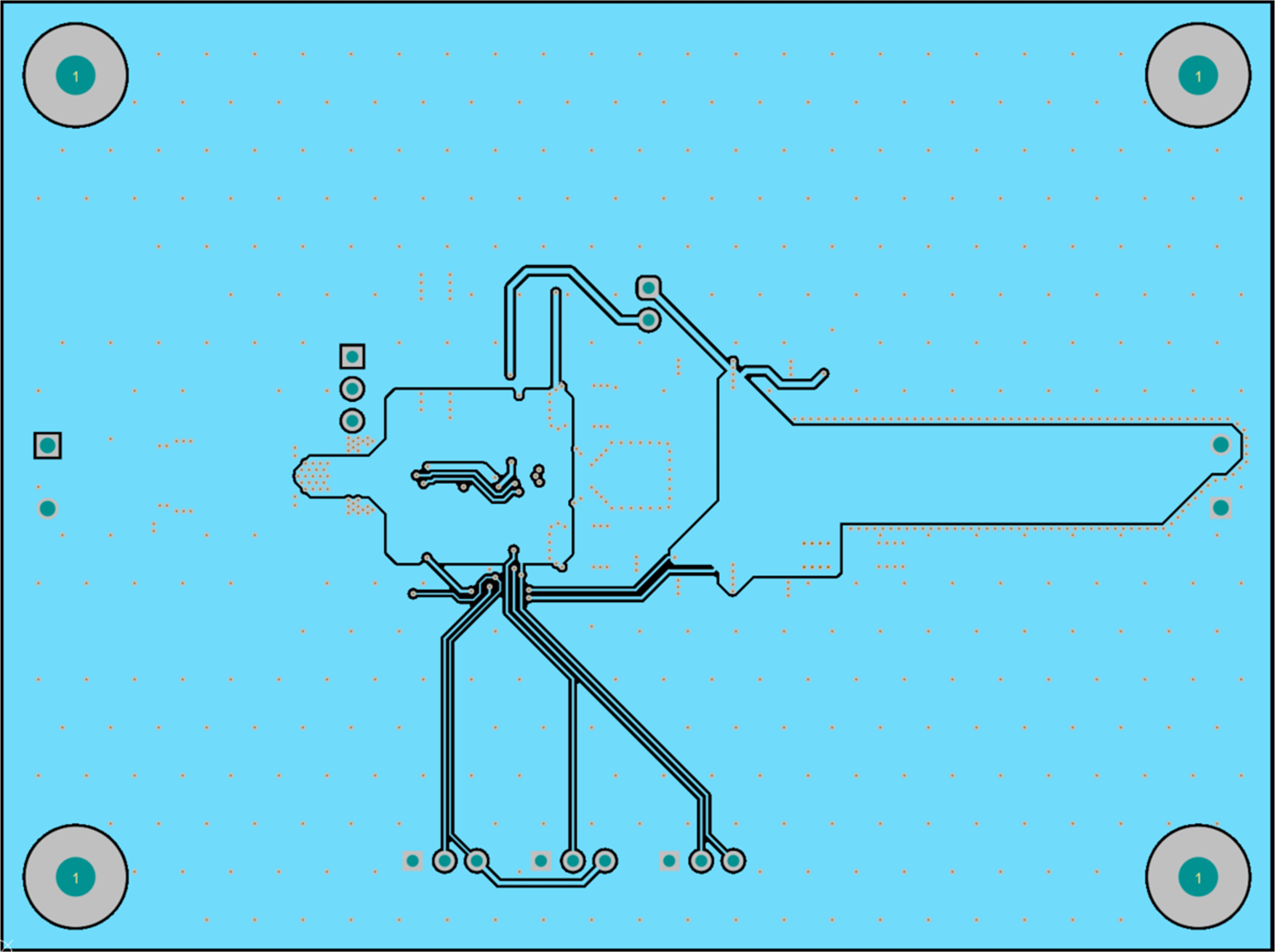

圖 5-4 中層 2 布線

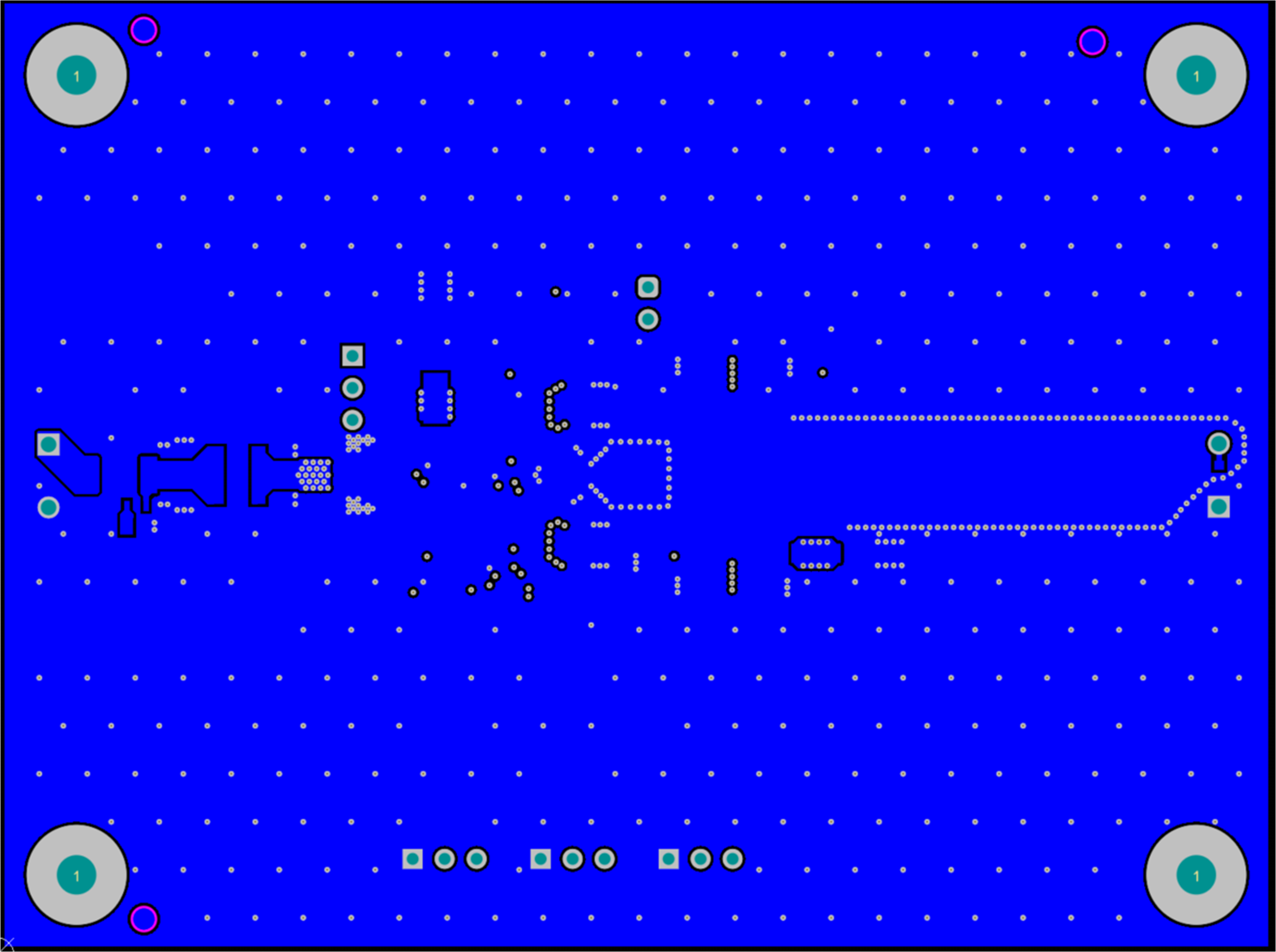

圖 5-5 底層布線

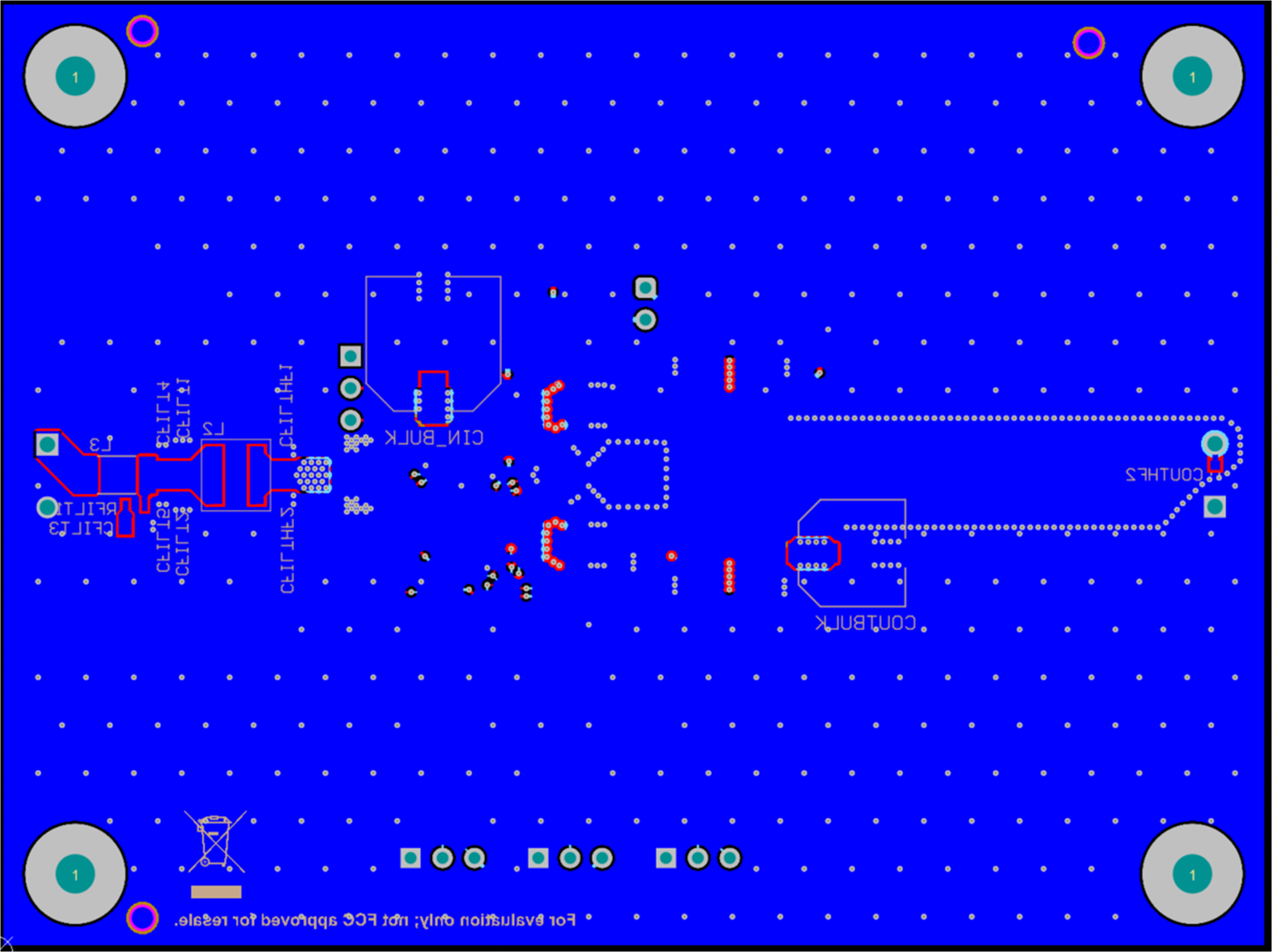

圖 5-6 底層和底部絲網
