4 電路板布局布線
本部分在圖 4-1 至圖 4-6 中提供了 EVM 電路板布局布線和圖示。Gerbers 可從 EVM 產(chǎn)品頁面獲取。PCB 修訂版 B 僅增加了一個引腳 1 電感器標(biāo)識（在絲印處），從而確保組裝的電感器具有超低噪聲極性。

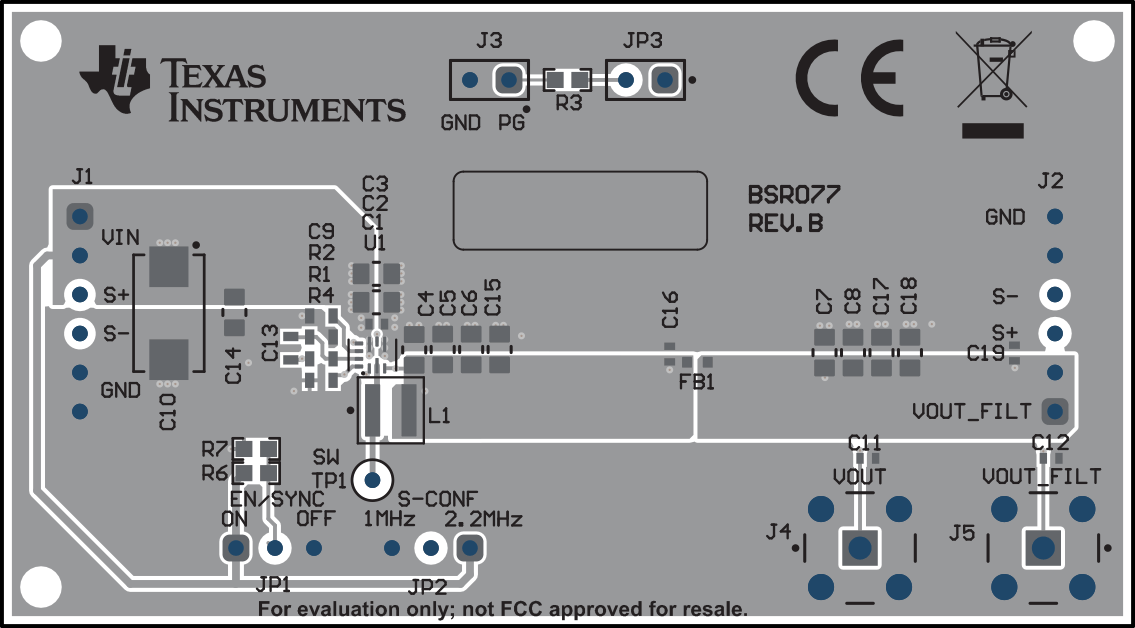

圖 4-1 頂層裝配圖.

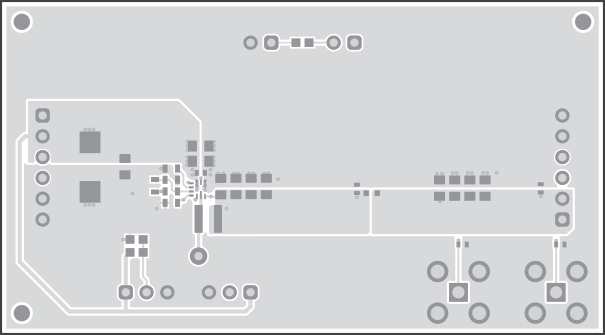

圖 4-2 頂層.

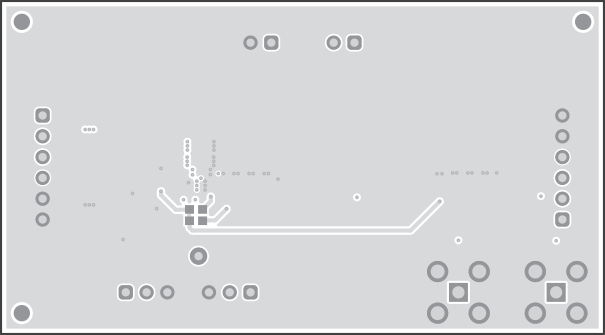

圖 4-3 內(nèi)層 1.

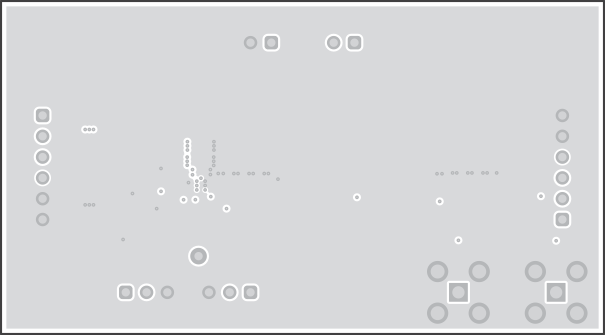

圖 4-4 內(nèi)層 2.

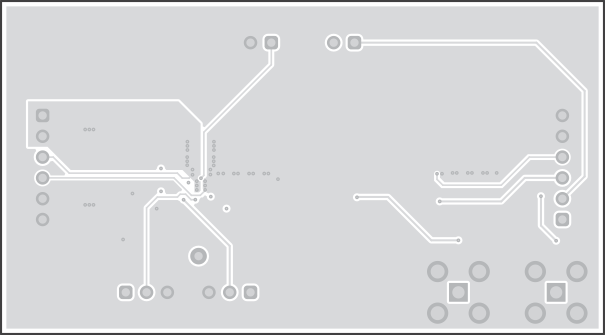

圖 4-5 底層.

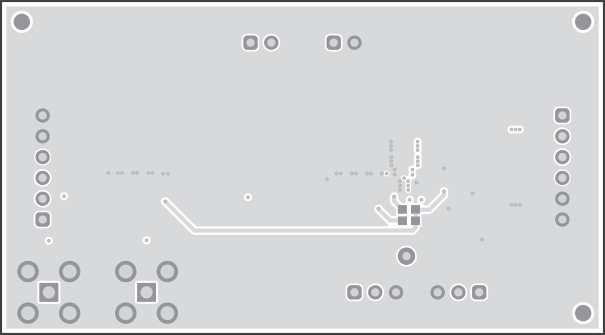

圖 4-6 底層（鏡像）.
