駕駛員踩下加速踏板后,加速踏板位置傳感器會將駕駛員踩下的深度信息發送給整車控制器(VCU),然后由整車控制器分析判斷后,傳送給電驅控制器驅動電機實現加減速的功能。
加速踏板傳感器主要有可變電阻式加速踏板位置傳感器和霍爾式加速踏板位置傳感器,常見的踏板傳感器供電電壓為5V。
可變電阻式加速踏板位置傳感器

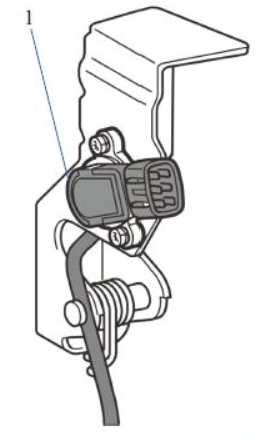

可變電阻式踏板內部機械結構如下圖所示,可變電阻式加速踏板位置傳感器在圖中1的位置,內部控制電路如下圖2(a)所示。踏板的行程變化帶動可變電阻器阻值的變化,從而使VPA和VPA2在工作電壓范圍內線性變化。其中,VPA信號可以反映加速踏板踩下全程范圍的線性變化,VPA2信號是相對VPA有固定偏置的電壓信號,一旦發現兩信號之差或之和與標準值不符,則判定為傳感器有故障。為保證信號的可靠性,兩個電位器的電路完全獨立,因此采用獨立的電源供電VCP1和VCP2。
圖 1 可變電阻式加速踏板位置傳感器
圖 2 (a) 控制電路

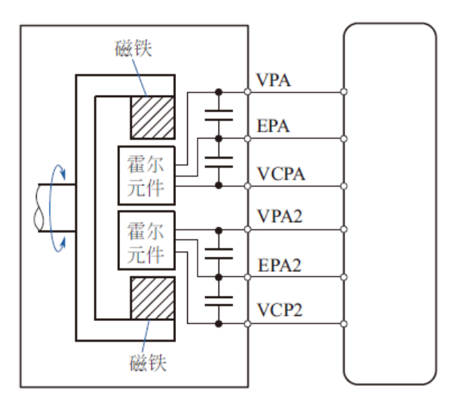

圖 3 (b) 輸出特性霍爾式加速踏板內部機械結構和傳感器位置如圖3所示,內部控制電路如下圖4所示。與可變電阻式位置傳感器相比,除了采用霍爾效應采樣原理的區別之外,其他類似,也有兩路獨立的傳感器電路??勺冸娮枋教ぐ逦恢脗鞲衅饔捎诮佑|式的緣故容易磨損,也存在接觸不良的弊端,這就成為了霍爾式這種非接觸式踏板位置傳感器的優點。
圖 4 霍爾式加速踏板位置傳感器

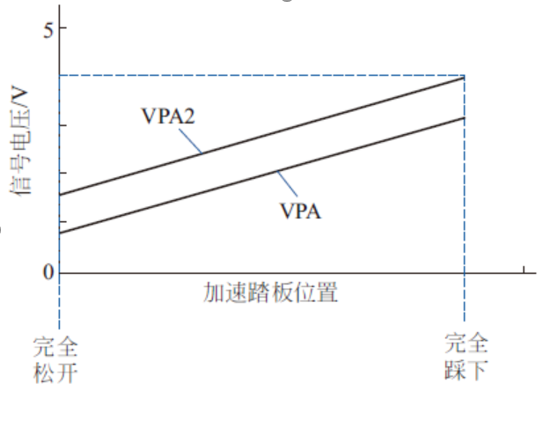

圖 5 (a) 控制電路
圖 6 (b) 輸出特性 在汽車應用中,加速踏板/制動踏板信號一般會輸入到整車控制器VCU端進行控制處理,進一步下發到執行機構,如電驅控制器執行控制電機轉速的指令。如今,由于中央集成域控架構的興起,越來越多的汽車制造商把VCU集成在區域控制器、網關控制器或者動力域控制器中。
由第一節踏板傳感器原理介紹可知,常見的踏板傳感器供電需求是5V,為了保證傳感器電路的可靠性,每個踏板內部有兩個獨立的控制電路,意味著,考慮到加速踏板和制動踏板,需要由VCU提供4路5V電源給到踏板傳感器以及4路來自于傳感器的采樣信號輸入到VCU端。
加速/制動踏板信號的可靠性關系到駕駛員和乘客的舒適性體驗和安全,踏板信號采集和傳輸上面會有功能安全和傳輸速度的需求,一般為ASIC C等級。 對供電部分、輸入信號部分的診斷和保護提出了更高的要求。另外,電源和傳感器輸入信號相對于VCU來說都是通過連接器和外部線束連接的外部信號,在整車安裝過程中,存在短路到電源和短路到地的風險,因此,對于5V電源和輸入信號來說,在VCU端需要滿足短路到12V電池和短路到地的診斷和保護。在VCU端,輸入信號有大量的傳感器和其他相同類型的模擬或數字信號,客戶從節省MCU IO資料的角度考慮,會采用Multiplexer、IO expandar或者M(jìn)SDI的方案,但是由于踏板信號的功能安全和傳輸速度方面的需求,往往都會直接采取獨立輸入到MCU ADC口的方式,下文針對5V電源和VCU端踏板輸入信號的需求作了詳細介紹并推薦了相關方案。
5V 電源推薦
為了保證踏板傳感器信號高精度的需求,需要盡量保持與MCU ADC電源電壓一致,一般推薦用track LDO方案。由于該電源需要通過板外的電源線纜連接到踏板傳感器端,考慮到在汽車生產安裝過程中容易發生短路到電源或者地的情況,該電源需要具備一定的保護診斷能力。
一般推薦tracking LDO用于踏板或其他離板傳感器的電源,TI tracking LDO的明星產品為TPS7B4255-Q1,圖5為典型應用框圖。該產品支持3V到40V的輸入電壓范圍,可直接從12V蓄電池接入,tracking tolerance在全溫全負載范圍內最大誤差僅為5mV,并且集成短路到電源或地的保護。
在一些常用的MCU中,也有部分ADC參考基準電壓在3.3V、1.8V等級,比踏板傳感器的5V供電要小。TI的tracking LDO TPS7B4255-Q1,也集成FB反饋引腳,支持輸出電壓大于參考電壓的應用場景。
圖 7 TPS7B4255-Q1典型應用框圖加速/制動踏板傳感器模擬信號范圍一般為0V到5V,在第2節中提到,踏板傳感器模擬信號會采取獨立輸入到MCU ADC端口的方式。常見MCU ADC參考電壓為5V, 3.3V以及1.8V,5V 輸入范圍的ADC可直接支持踏板傳感器信號的輸入,3.3V和1.8V輸入范圍的ADC,一般需要先通過外部分壓電阻網絡,分壓電阻網絡的電阻考慮到損耗的問題,一般會選取kohm級別的電阻,如下圖所示以輸入范圍0.4V到4.4V的踏板傳感器信號以及1.8V ADC為例。一般MCU內部集成的ADC為SAR ADC,為了保證采樣的精度,SAR ADC在輸入端需要考慮阻抗匹配的問題,因此在前端與分壓電阻網絡之間推薦加一級緩沖器電路。該緩沖器電路的選型上需要考慮帶寬、offset、input bias current等影響精度的參數外,還需要結合SAR ADC輸入端的采樣保持電路綜合考慮。

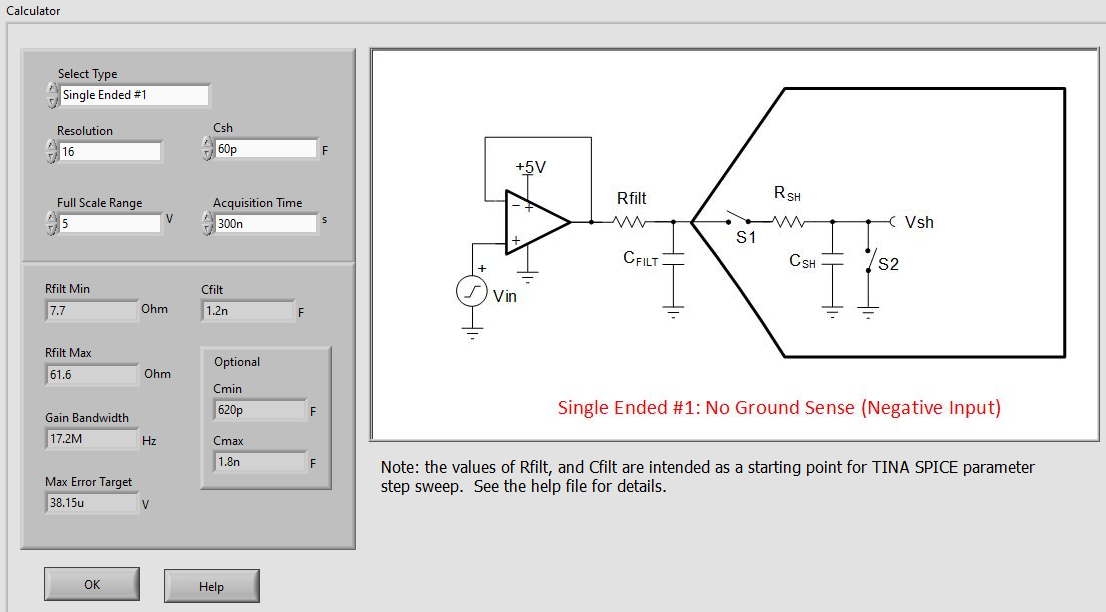

一般來說,SAR ADC前級驅動電路的設計,包含兩部分,一部分就是提供低輸入阻抗的緩沖器,另一部分是RC濾波器。RC濾波器提供輸入信號的噪聲濾波,也幫助衰減ADC輸入端中開關電容的反沖影響。TI提供了一個簡單又實用的工具來幫助客戶更快速的選取合適的運放和RC濾波器,可以從(https://www.ti.com/tool/ANALOG-ENGINEER-CALC)鏈接中下載,只需要輸入SAR ADC的分辨率、量程、ADC采樣保持等效電容值以及捕獲時間就可以得到運放選型所需要的帶寬及其濾波器的參數,圖6為一個實例。
圖 8 Analog engineer SAR ADC

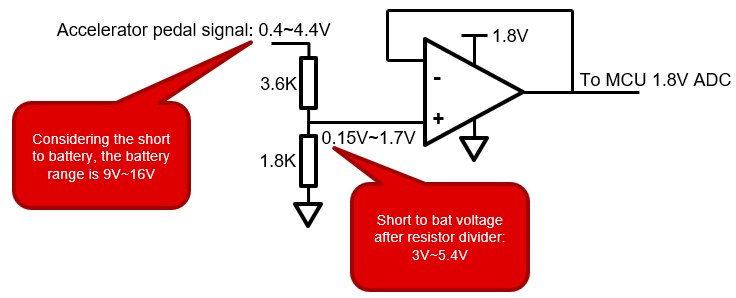

驅動電路設計推薦在選取了合適的緩沖器和濾波電路之后,由前面提到,板外輸入信號還需要考慮短路到電源的風險,12V 電池系統工作電壓為9V到16V,以圖7所示為例,經過電阻分壓后短路到電源的電壓為3V到5.4V,為更好的匹配ADC采樣精度,緩沖器供電電壓一般選取ADC的供電電壓,該例子中為1.8V,而短路到電源的最大電壓超過了緩沖器電路的供電電壓。因此,該緩沖器電路的選型上需要考慮帶寬、offset、input bias current等影響精度的參數外,還需要考慮輸入端短路到電源時會超過供電電壓的情況,這對方案的選型提出了更高的要求。

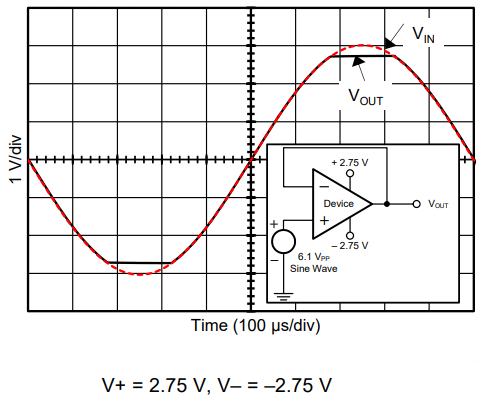

圖 9 V踏板傳感器信號搭配1.8V ADC應用實例TLV316-Q1是單通道、10MHz帶寬、 軌到軌輸入/輸出、供電范圍為1.8V到5.5V的運放,常溫下,offset電壓典型值僅為+/-0.75mV,input bias current典型值僅為+/-10pA。除此之外,TLV316-Q1的輸入級鉗位二極管的架構可以容許超過供電電壓0.5V,只需要保證輸入端灌電流不超過10mA,并且TLV316-Q1在圖7所示實例中還支持短路到電源情況的診斷,如圖8所示來自于規格書的曲線所示,正常輸入范圍在0.15V-1.7V,短路到電源情況下輸入超過供電電壓,輸出電壓會接近負電源軌,本例中,可以選取1.75V作為短路到電源的診斷閾值。
圖 10 TLV316-Q1非反相跟隨特性曲線因此,TLV316-Q1不僅適合作為提供踏板傳感器輸入信號高輸入阻抗、低輸出阻抗的需求,還可以支持短路到電源的保護和診斷。
