ZHCT866 October 2024 TMUX2889 , TMUX4827
在現代助聽器中，多路復用器用于從全向或雙向麥克風選擇音頻信號，以抑制環境噪聲并向用戶提供清晰的音頻信號。由于音頻信號需要在前置放大之前進行多路復用以提供出色的噪聲濾波，因此請選擇導通電阻最小且總諧波失真 (THD) 較低的多路復用器。此外，助聽器是電池供電的便攜式設備，因此設計必須盡可能緊湊且節能。

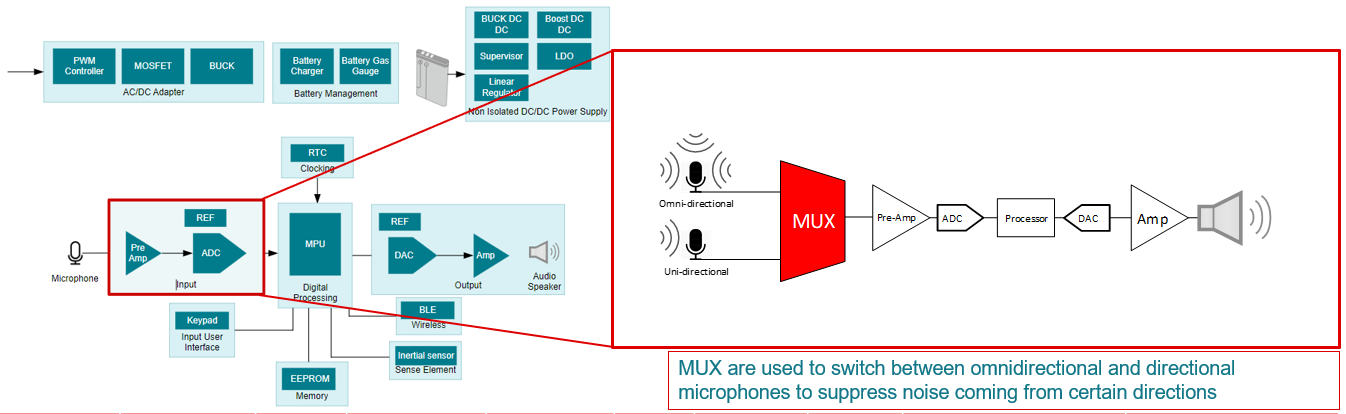

圖 1 助聽器方框圖設計注意事項
- RON：需要低 RON (<1Ω) 來保持音頻信號完整性
- 為保持音頻信號完整性，必須盡可能降低總諧波失真 (THD) 或 RON 平坦度
- 電源電壓范圍：必須選擇低壓開關以支持工作范圍。
- 封裝尺寸：必須選擇最小的封裝，以保持設計緊湊
- 漏電流：漏電流要小，以保持電池的使用壽命足夠長
表 1 推薦器件
| 器件 | 配置 | I/O 電壓 | 電源電壓 | R-ON | C-ON/OFF | 漏電流 | THD |
|---|---|---|---|---|---|---|---|
| TMUX4827 | 2:1 x 2 | -12V 至 +12V | 1.8V 至 5.5V | 0.13Ω | 40/70pF | 20nA | 0.0008% |
| TMUX2889 | 2:1 x 2 | -5.5V 至 +5.5V | 1.8V 至 5.5V | 0.15Ω | 40/70pF | 20nA | 0.0008% |
| TS5A12301E | 2:1 x 1 | 0V 至 5.5V | 2.25V 至 5.5V | 0.5Ω | 112/28pF | 2nA | 0.003% |
| TS5A3159 | 2:1 x 1 | 0V 至 5.5V | 1.65V 至 5.5V | 0.75Ω | 84/23pF | 2.8nA | 0.015% |
圖 2 典型應用其他資源
- 觀看這個 TI 高精度實驗室視頻，了解多路復用器參數。
- 在我們的 E2E? 論壇 上提問。
- 產品頁面：助聽器
如需更多器件，請瀏覽在線參數工具，您可以在其中按所需電壓、通道數量、導通狀態電阻和其他特性進行挑選。
